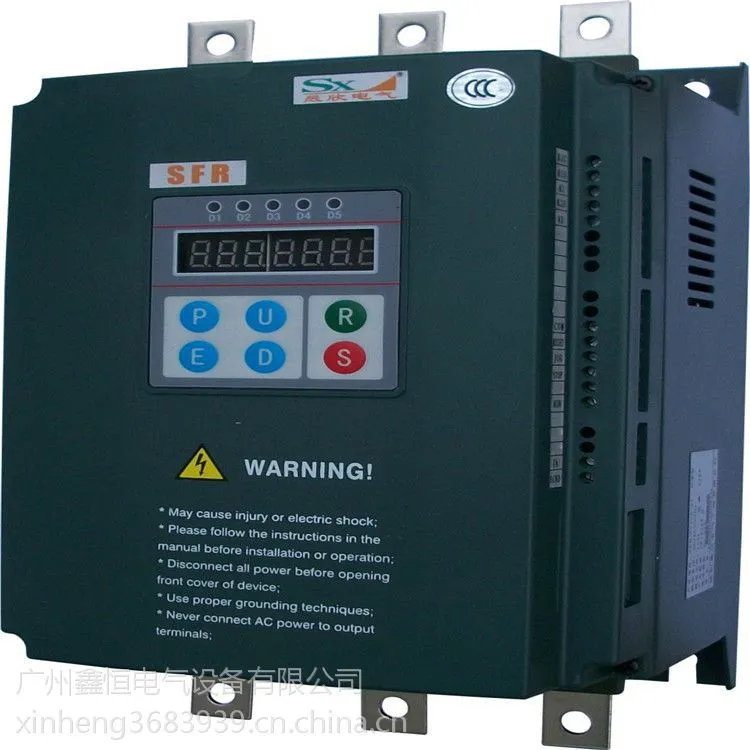

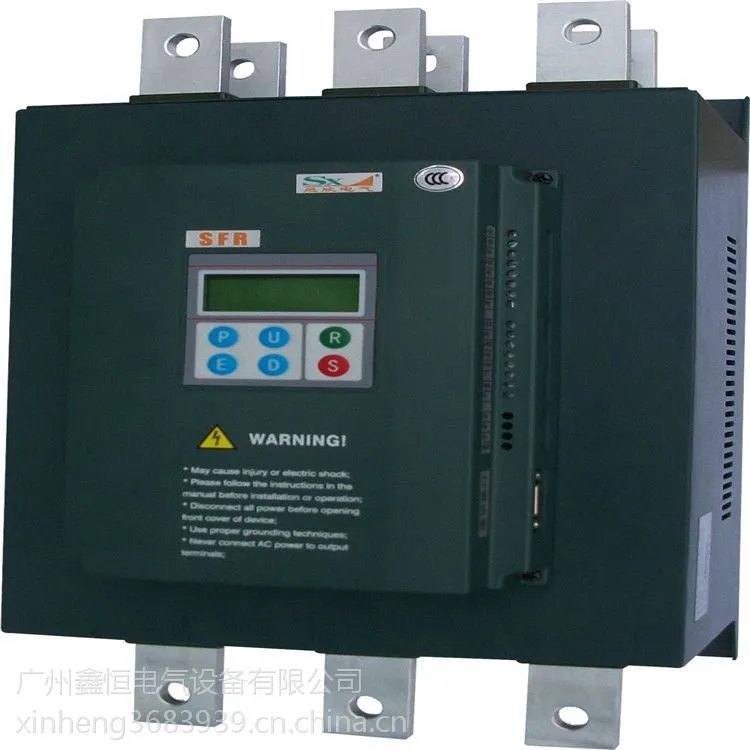

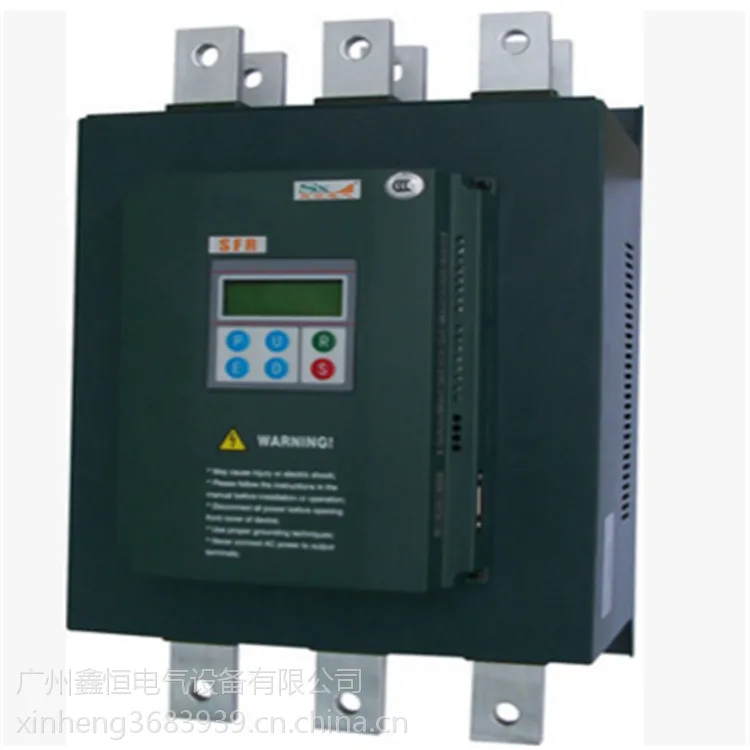

SFR03系列软起动器概述

SFR03系列电机软起动器是一种综合运用了现代电力电子技术、微型计算机技术、现代控制技术的新型电气装置，广泛应用于各行业感应式电动机的起动控制，可完全取代传统的星/角起动器、自耦起动器、磁控起动器等设备。SFR系列电机软起动器可以***减小电机起动时的机械和电气冲击，延长机械设备的使用寿命，降低起动电流及配电容量，是目前技术进的交流电机起动设备。

SFR03系列软起动器是通过微型计算机来控制串接于电源和交流电机定子绕组之间的三组反并联晶闸管的导通角度来改变电机的输入电压，同时以程序控制交流电机整个起动过程的电压曲线，使得电机以一条S形的曲线柔和的完成起动过程。

SFR03系列软起动器采用高性能的高速微型计算机作为控制核心，强大的计算能力***了灵活的控制功能，同时，可以通过程序实现对电机以及相关设备的在线监测和***故障保护，性能稳定，质量可靠，操作简便。

SFR03产品构成及结构特点

SFR03系列电机软起动器产品主要由晶闸管元件、铝合金散热器组件、进出线母线排、计算机控制组件、显示操作控制组件、控制电源组件、温度传感器及外壳等部件组成。

安装方式为立式安装，上三进线、下三出线。

SFR03系列电机软起动器有多种结构形式，如：壁挂式、柜装式、抽屉式、户外式等。标准壁挂式软起动器适合安装于电气控制盘柜内使用。抽屉式软起动器标称电流为150A，其尺寸制作成GCK、GCS等标准抽屉单元，用户安装***简单。柜装式软起动器是将软起动器装于电气柜内，并加装了相应的进线断路器、旁路接触器、电压、电流表等低压电器，用户购买后可直接安装使用，无须配置其它外围电器。

SFR03性能特点

u      高清LED显示操作界面，显示直观，操作方便。

u      高可靠性：设备主要元器件均采用***厂商的产品，多重抗干扰设计***工业现场的高抗干扰性能。

u      起动模式：电流限流、电压斜坡、微（点）动可供选择，适用于工业领域多种负载需求。

u      停车模式：自由停车、软停车可供选择，优良的软停车控制可以程度上抑制水泵喘振和水锤效应。

u      ***保护功能：电流不平衡保护、热过载（反时限特性）保护、过电流保护、缺相保护等。

u      动态故障记忆功能，便于查找故障原因。

u      对交流输入电源无相序要求。

u      全数字化设计，可灵活的通过修改相应的参数来调整起动特性。

u       外围接口：两路继电器输出。

1．1        主要产品标准

SFR03系列软起动器全系列符合以下国际、国内产品标准。

IEC 60947-4-2：Low-voltage switchgear and controlgear – Part 4-2: Contactors and motor-starters –AC semiconductor motor controllers and starters

GB14048.6-2002：低压开关设备和控制设备 接触器和电动机起动器 ***部分 交流半导体电动机控制器和起动器

JB/T 10251-2001：交流电动机电力电子软起动装置

GB14048.1-2000：低压开关设备和控制设备总则

GB3797-89        ：电控设备 ***部分 装有电子器件的电控设备
