以下是C-LIN欣灵传感器光电开关 E3F-DS10C1 光电式接近开关的内容：

一、概述

欣灵牌光电开关是一种具有开关量输出的位置传感器，可与微机联网；也可直接驱动电磁继电器、计数器和接触器达到自动控制的目的，广泛应用于机械、纺织、轻工、冶金、造纸、印刷、包装、烟草、保安、铁路、***等行业。

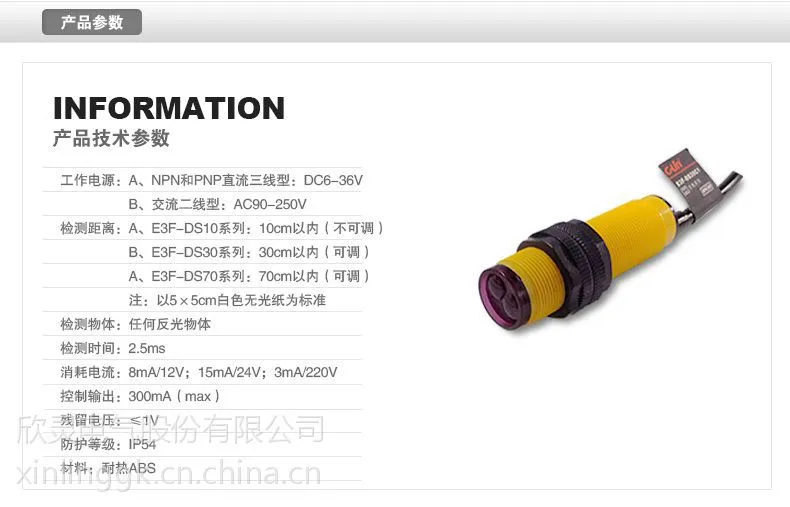

二、技术参数

1、工作电源：A、NPN和PNP直流三线型：DC6-36V

              B、交流二线型：AC90-250V

2、检测距离： A、E3F-DS10系列：10cm以内（不可调）

              B、E3F-DS30系列：30cm以内（可调）

              C、E3F-DS70系列：70cm以内（可调）

                 注：以5x5cm白色无光纸为标准

3、检测物体：任何反光物体

4、检测时间：2.5ms

5、消耗电流：8mA/12V;15mA/24V;3mA/220V

6、控制输出：300mA(max)

7、残留电压：≤1V

8、防护等级：IP54

9、材料：耐热ABS

三、设定距离和检测距离

1、采用漫反射型光电开关时，动作距离是指检测物体按一定方式移动时从基准位置（感应面）到开关动作时的距离。

2、回差距离：动作距离与复位距离之差的值。

3、对射型、反馈反射型光电开关设定距离应小于铭牌上的额定检测距离，应留有余量，当大与额定检测距离时也能工作，但性能不能***。另外，在有垃圾和尘埃的恶劣环境中，检测距离设定时也应小于额定检测距离。

4、采用对射型光电开关时，检测物体的大小由透镜直径和接收器、发射器安装斜度来决定。

5、漫反射型光电开关铭牌上的检测距离是相对于标准被测物体而言的，实际的检测距离因被测物体大小、颜色及表面的凹凸状况不同会有所变化，检测距离应设定在额定检测距离之内。

四、接近开关对电源和负载的要求

1、电源接通瞬间（100ms之内）时不能使用本产品；

2、浪涌保护：当光电开关用在靠近有浪涌干扰（如电焊机焊接操作）处时，请另加浪涌吸收装置;

3、当有荧光灯照射时光电开关可能会产生故障，需使用保护罩隔离；

4、当同时将两个对射型的光电开关安装在一起时，光电开关之间可能会产生相合干扰，请改变发射器和接收器之间的位置，避免相互干扰；

5、当两个漫反射型的光电开关安装很近时，可能会产生故障，所以两个光电开关之间必须留有足够的空间；

6、当连接较大电流负载（如灯泡、马达）时，因初始电阻受到电流的冲击而变小，只有当电流增大后，负载阻值增大电流恢复正常，这种情况下的电流冲击会损坏光电开关，请用小型继电器转换保护光电开关；

7、光电开关不能使用自耦变压器供电，应使用隔离变压器；

8、光电开关的连接线应尽量短，以减少噪声干扰；

9、光电开关必须串联负载，否则损坏光电开关；

五、维护和检修

   为使光电开关长期稳定工作，和一般的控制器一样，请进行下列定期检查；

1、检查检测物体和光电开关的安装位置有无偏移、松动、变形。

2、检查配线、连接部位有无松动、接触不良和断线。

3、检查检测面有无附粘金属粉尘等堆积物。

4、检查使用温度、周围环境条件有无异常。
