其水平截面呈长轴与液流方向一致的椭圆形,嵌装在阀体进、出液端之间的盲孔中,包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合,减少与阀体大面积过赢,因此产生了理想的密封效果,而阀座中的圆环内骨架则长期保持着阀座的基本形状

价    格

订货量

  • ¥412.00

    1 - 1箱

  • ¥411.00

    2 - 2箱

  • ¥400.00

    ≥3箱

史先生经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐂍𐂎𐂏 𐂎𐂐𐂑𐂑 𐂎𐂑𐂎𐂎 𐂒𐂎𐂓𐂓𐂔𐂐𐂓𐂕𐂍𐂕𐂒𐂑𐂍
  • 发货地浙江 永嘉县
  • 发货期限5天内发货
  • 供货总量210箱
产品推荐
品牌:精拓阀门型号:Z41Y/W-100P DN100连接形式:法兰
主体材料:不锈钢公称通径:100mm适用介质:空气
材质:不锈钢密封形式:硬密封型标准:国标
外形:大型流动方向:换向驱动方式:手动 电动 气动 齿轮传动
零部件及配件:配件用途:调节压力环境:高压
工作温度:常温类型(通道位置):直角式规格:DN100

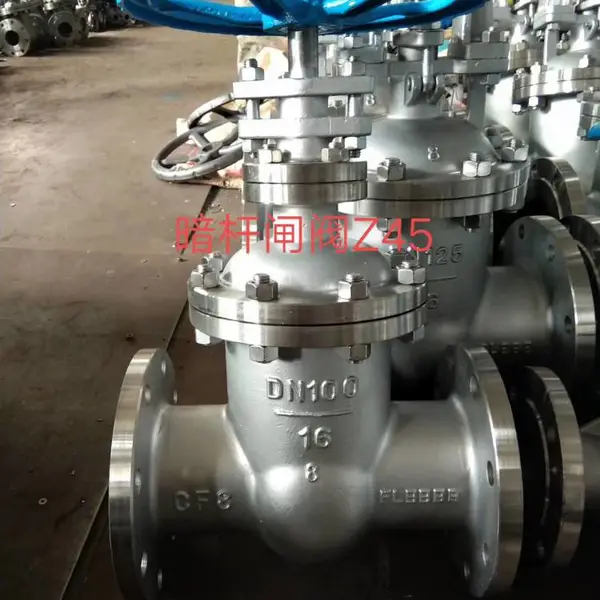

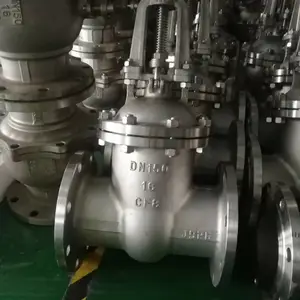

Z41Y/W-100R DN100 高压卡箍闸阀-高压闸阀、双闸板闸阀

【产品介绍】:
    精拓阀门Z83Y高压卡箍闸阀可用于PN450公斤压力,可配焊接头、卡箍(卡箍头、卡箍皮)。具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;卡箍平板闸阀适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,卡箍平板闸阀特别适用于石化、油、气、长输管线等领域。

【工作原理】:
    Z83Y高压卡箍闸阀启闭是平板闸板,平板闸板的上端与阀杆衔接,阀杆通过与手轮连接带动闸板的升降启闭,阀座由包覆橡胶或堆焊硬质合金的两圆环内骨架及支撑环构成,其水平截面呈长轴与液流方向一致的椭圆形,嵌装在阀体进、出液端之间的盲孔中,包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合,减少与阀体大面积过赢,因此产生了理想的密封效果,而阀座中的圆环内骨架则长期保持着阀座的基本形状,使其具有足够的使用寿命。适用于钻井、油田。

【产品特点】:
1、阀座、闸板密封面喷焊硬质合金,耐腐、耐磨、耐冲蚀。
2、阀门为全封闭结构,防止外部杂质进入内腔,有效保护内部零件。
3、阀杆密封采用特殊设计的O型圈和凹槽结构,***解决了阀杆处的泄漏。
4、采用新型平衡浮动阀座,双向启闭,密封副面间摩擦力小,密封可靠,使用寿命长。
5、闸板表面、弹簧表面采用***的化学镀镍磷合金技术,耐磨损、抗腐蚀能力大大增强。
6、闸板下部开有与流道直径相等的导流孔,流阻系数很小,无压力损失,可通球清扫管线。
7、壳体表面采用双层无机富锌防腐涂料,防止了阀门外壳的腐蚀,使用寿命明显长于管道。

【产品其他参数】:



PN~45

Z83H
(K)Z83Y型(抗硫)平行式闸阀(K)Z83F1 01

外形及连接尺寸Main external and connecting dimensions

公称压力PN(MPa)

公称通径DN(mm)

外形尺寸(mm)

L

L1

H

H1

Dn

D1

D

b

D0

16

20

40

230

390

254

294

36

88.8

120

20

280

50

230

400

312

364

45

88.8

120

20

300

65

240

420

330

402

58

88.8

120

20

320

80

270

470

411

495

72

107.8

140

20

350

25

35

45

40

230

390

254

294

36

88.8

120

20

280

50

240

400

312

364

45

88.8

120

20

300

65

260

420

330

402

58

88.8

120

20

320

80

280

470

411

495

72

107.8

140

20

360
