一、概述

YXQ-II型油流信号器用于稀油润滑系统。通过它可直观地观察到油流大小,并可通过其发讯装置发出油量不足或 断流信号，从而实现远距离监视或控制，适用介质为粘度等级 N22～N460 的润滑油。 通径 DN10～DN50 为螺纹连接，DN80 为法兰连接。 公称压力为 0.4MP

二、技术参数及外形尺寸

三、型号说明

四、电气参数

通径	DN10～50、80
参数
开关型式	交流二线制90～250V	直流二线制10～30V	直流三线制6～30V(NPN型)	直流三线制6～30V(PNP型)
应用场合	带动交流线圈、交流信号灯等	带动直流线圈、直流信号灯等	输入PLC(输入模块为NPN型)	输入PLC(输入模块为PNP型)
输出形式	常开	常开	常开	常开
输出电流	3～100mA	5～40mA	0～200mA	0～200mA
漏电流	1r≤2mA	1r≤0.8mA	1r≤0.4mA	1r≤0.4mA
开关压降	Ud≤3V	Ud≤3V	Ud≤0.1Vcc	Ud≤0.1Vcc
接线图

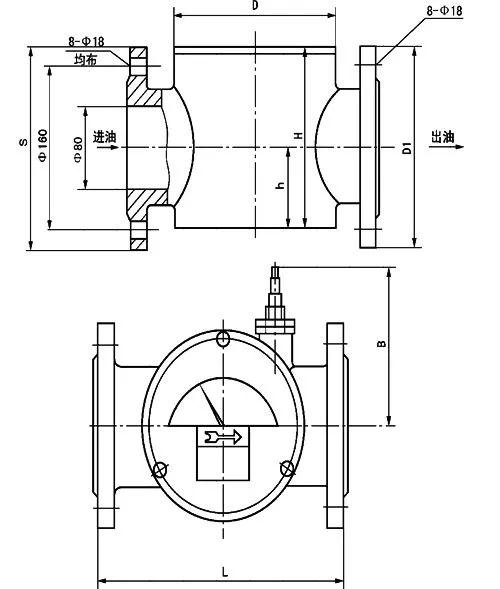

YXQ-80 Ⅱ外形尺寸

五、注意事项

1、油流方向必须与油流信号器指示方向一致；
2、开关必须通过负载后接至电源，如直接接至电源将造成开关击穿损坏。
3、开关输出如果需要常闭形式或输出电流有特殊要求应有定货时注时，用户在订货时如不注明接近开关型式，则 配置 PNP 型直流三线制接近开关。
4、选型时必须根据电器参数表中的应用场合选型。

六、接近开关输出形式

a、直流三线型 10-30VDC。其静消耗〈5mA，输出电流≤ 200mA，输出压降≤ 1.5VDC，响应频率 ≤ 300Hz。 b、直流二线型 10-30VDC。其静消耗〈1mA，输出电流≤ 100mA，输出压降≤ 5VDC，响应频率≤ 300Hz。 c、交流二线型 90-250VAC。其静消耗〈2mA，输出电流≤ 300mA，输出压降≤ 8VAC，响应频率≤ 30Hz。

七、注意事项说明

1.只有当系统断流或者说是油液接而不断地通过油流信号器，才能使发讯装置能正确地发出信号，否则不能实现 发信功能。
2.安装油流信号器应看清其油流方向，并且水平放置，不能垂直安装，更不能倒置。
3.相对应的连接外螺纹长度不能大于本信号器体的内螺纹长度，一般不得超过 16mm，以防外接螺纹与信号器体阀 芯发生顶撞，从面影响使用效果。
4.关于指针零位概念作一说明：这就是说系统内不存在压力（或者说是完全卸负）的情况下，指针回复趋于零，
当系统（油流信号器进口的前端）存在一定的压力，甚至是很小值，那么指针有一定的读数，这一点，务请用户引起 理解！
