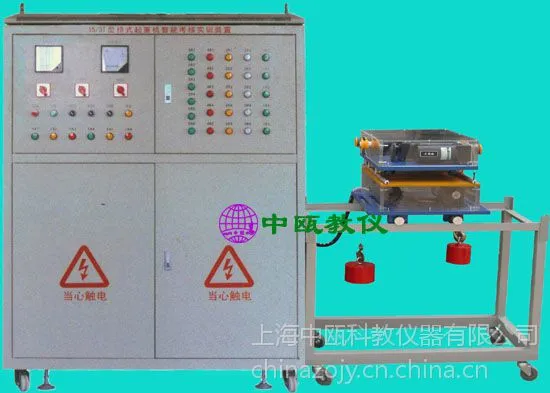

SZJ-04BSW-2、15/3T型 交流桥式起重机（带半实物,柜式）电气技能实训考核装置

一、概述：

“SZJ-04BSW15/3T型桥式起重机电气技能实训考核装置（半实物）”是在原“SZJ-04 15/3T型桥式起重机电气技能实训考核装置”的基础上又进一步改进和提升，它增加了15/3T桥式起重机仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。本装置适合于维修电工初、中、***技能鉴定中有关机床电气部分的培训考核。

 二、产品特点：

1．15/3T型 桥式起重机半实物仿真模型是参照实际15/3T型 桥式起重机的功能，并按一定尺寸比例缩小而设计的；

2．本套装置电气部分的操作，能实现15/3T型 桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机（带1：10减速机构，并且带有电磁制动）的电压等级与实际使用的机床是完全相同的；是起重机的各种运动缓慢进行而且逼真。

5.考核柜上所有电器均采用国内***品牌正泰电器，有效***实验、实训能够顺利进行。

6.所有限位开关均在半实物模型上，有效***半实物模型的运动和实际机床的运动一致。

7.起重机的调速过程采用指示灯演示，但是凸轮控制器和主令开关均采用实际电器。

8．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

三、实训项目：

1．熟悉常用低压电器的机构、原理

2．电路线路分析

3．通过观察起重机模型的运动，了解起重机的实际运动

4．通过测量找出线路中的故障点，对起重机的故障排除

5．设置故障点，作为维修电工的技能考核装置

 四、故障设置：

1．起重机无法启动

2．副钩不能启动

3．小车不能动作

4．小车不能动作

5．大车不能动作

6．副钩不能提升

7．小车不能向后

8．小车运动失去限位保护

9．大车运动失去限位保护

10．大车不能向左

……

可设置不少于20个故障。

 五、故障分析：

1、故障点G1　此开关设置为控制两条火线W1、V1，故障点为红色和黑色。关掉G1所有控制部分电源失电，控制失灵，电机不转。在实际应用中可判断为停电或总开关QF损坏。检测故障时，用万用表电压档（500V）检测红、黑故障点。此时若有电压，电压为380V，说明无故障。若无电压说明有故障（在此设置了故障）。

2、故障点G2　可控制M5电机起停和Y5、Y6电磁铁吸合，在实际应用中，可判断电流过大，KL保护起作用，KM2、KM3、KM4触点接触不良等。检测时，可用万用表检测G2故障点的红黑两点，若电压有指示（380V），说明无故障；若无指示，说明在此设置了故障，此时只须打开G2开关既可恢复正常。

3、故障点G3　控制M3、M4电机线路起停。检测方法与G2相似。

4、故障点G4　控制M2电机起停，检测与G2相似。

5、故障点G5　控制M1电机起停，检测同G2。

6、故障点G6　控制电磁铁YB2，若电磁铁YB2不动作，此时，可用万用表500V档检测，测时，把万用表的两条测杆中的一条插入G6孔内，若万用表电压无指示，说明在此设置了故障，此时，只需打开故障门，打开故障开关G6既可，恢复正常。

7、故障开关工G7　控制电磁铁YB3，关于操作跟G6相同，

8、故障点G8　G8的开与关直接控制着M1、M2、M3、M4的起动与停止，若关掉G8故障开关，M1~M4将不能起动，若恢复正常，必须打开G8开关，再将QM1、QM2、QM3回到零位，再按起动按钮SB1既可，检测的方法跟G6相同。

9、故障点G9　控制电磁铁YB5、YB6，关于操作跟G6

10、故障点G10　关掉G10开关，它控制KA线圈的通与断，M5电机将无法起动，此时可检测G10（红点）与公共点是否有电压，若无则说明此处设置了故障。要恢复正常，把SA主令开关回零位，再打开G10开关既可。

11、故障点G11　它控制着整个M5电机的控制电路的回路。检测方法跟G10相同，若设置了故障要恢复正常，只须把SA主令开关回零位，再打开G11开关既可。

12、故障点G12　它控制着KA线圈的通与断。

13、故障点G13　它控制着KM3继电器的通与断

14、故障点G14　它控制着KM2继电器的通与断

15、故障点G15　它控制着KM4、KM9、KM10、KM5、KM6、KM7、KM8的继电器电路的开与关。

16、故障点G16　它控制着KM4继电器的通与断

17、故障点G17　它控制着KM9继电器的通与断

18、故障点G18　它控制着KM10继电器的通与断

19、故障点G19　它控制着KM5、KM6、KM7、KM8继电器的通与断

20、故障点G20　它控制着KM5继电器的通与断

21、故障点G21　它控制着KM6继电器的通与断

22、故障点G22　它控制着KM7继电器的通与断

23、故障点G23　它控制着KM8继电器的通与断

六、技术条件：

1．输入电源：三相四线（380V±10% 50Hz）

2．工作环境：温度-10℃～＋40℃，相对湿度≤85％（25℃），海拔≤4000m

3．装置容量：≤1kVA

4．外形尺寸：1430mm×750mm×1630mm

5．装置重量：≤150kg

6．15/3T型 桥式起重机模型尺寸：1000mm×500mm×800mm

7．大车行程：500mm

8．小车行程：300mm

七、性能说明：

实训装置由电气控制设备和半实物模型组成；

1．电气控制设备（例下清单）

2．桥式起重机仿真半实物模型

SZJ-04BSW15/3T型桥式起重机仿真半实物床身采用工程塑料制作而成，模型所用电机的电压等级与实际机床完全相同，能够真实展示SZJ-04BSW15/3T型桥式起重机的各种运行状态。

3. 电器配置：
