常用不锈钢表面处理
技术有以下几种处理方法：
①表面本色白化处理；②表面镜面光亮处理；③表面着色处理。
1.3.1 表面本色白化处理：不锈钢在加工过程中，经过卷板、扎边、焊接或者经过人工表面火烤加温处理，产生黑色氧化皮。这种坚硬的灰黑色氧化皮主要是NiCr2O4和NiF二种EO4成分，以***般采用氢氟酸和硝酸进行强腐蚀方法去除。但这种方法成本大，污染环境，对人体有害，腐蚀性较大，逐渐被淘汰。目前对氧化皮处理方法主要有二种：⑴喷砂（丸）法：主要是采用喷微玻璃珠的方法，除去表面的黑色氧化皮。
⑵ 化学法：使用一种无污染的酸洗钝化膏和常温***害的带有无机添加剂的清洗液进行浸洗。从而达到不锈钢本色的白化处理目的。处理好后基本上看上去是一无光的色泽。这种方法对大型、复杂产品较适用。
1.3.2 不锈钢表面镜面光亮处理方法：根据不锈钢产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜面光泽。这三种方法优缺点如下：
1.3.3 表面着色处理：不锈钢着色不仅赋予不锈钢制品各种颜色，增加产品的花色品种，而且提高产品耐磨性和耐腐蚀性。

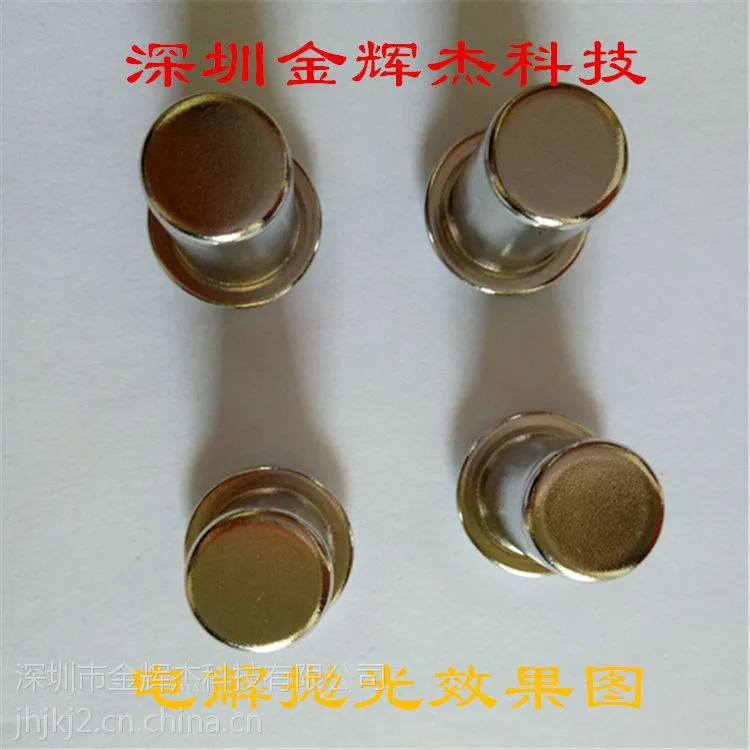

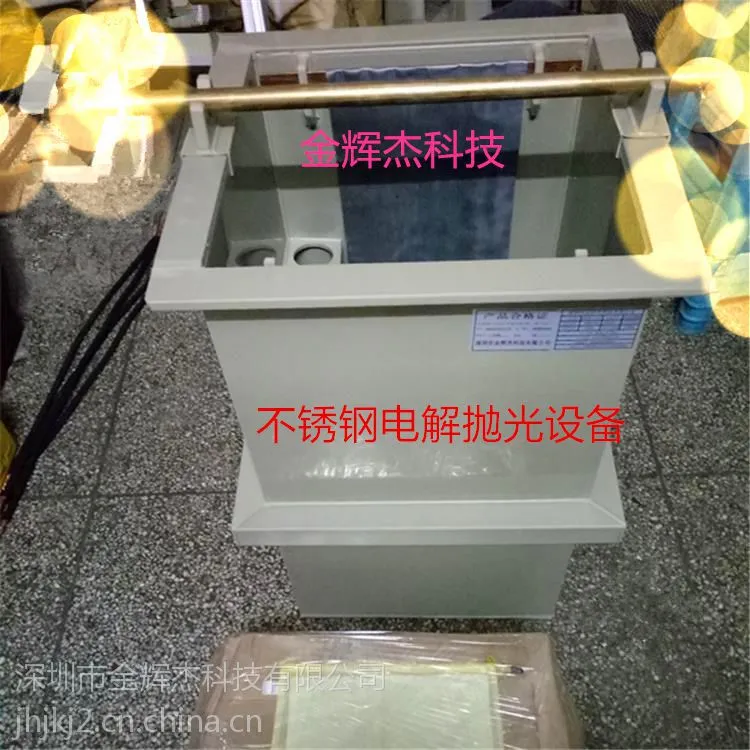

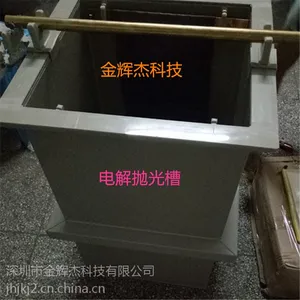

电解抛光设备流程

1、推荐工艺：（除油除锈活化→水洗→晾干）→电解抛光→水洗→钝化→水洗→中和→水洗； 　　
2、原液使用，铅板做阴极（负极），不锈钢工件做阳极（正极），温度为 60-65度，电流密度为10-25安培/平方分米，电压8—10伏，电解时间5-8分钟。（根据用户不同的要求可浸5-40分钟）
注意事项：
1、本抛光液在其使用初期会产生泡沫，因此抛光液液面与抛光槽顶部之间的距离不应≥15cm； 　　
2、 不锈钢工件在进入抛光槽之前应尽可能将残留在工件表面的水分除去，因工件夹带过多水分有可能造成抛光面出现麻点，局部浸蚀而导致工件报废； 　　
3、在电解抛光过程中，作为阳极的不锈钢配件，因其所含的铁、铬元素不断转变为金属离子溶入抛光液内而不在阴极表面沉积。随着化学反应的进行，金属离子浓度会不断增加，当达到一定浓度后，这些金属离子以磷酸盐和硫酸盐形式从抛光液内沉淀析出，沉降于抛光槽底部。因此抛光液必须定期过滤，去除这些固体沉淀物； 　　
4、在抛光槽反应过程中，除磷酸、硫酸不断消耗外，水分因蒸发和电解而损失，此外，高粘度抛光液不断被工件夹带损失，抛光液液面不断下降，需经常往抛光槽补加抛光液和水； 　　
5、本产品中和后排放符合当今环保要求
详情请咨询罗先生 18681545526  15889602824
