华邦厂家直销 单相插卡表DDSY866预付费电表

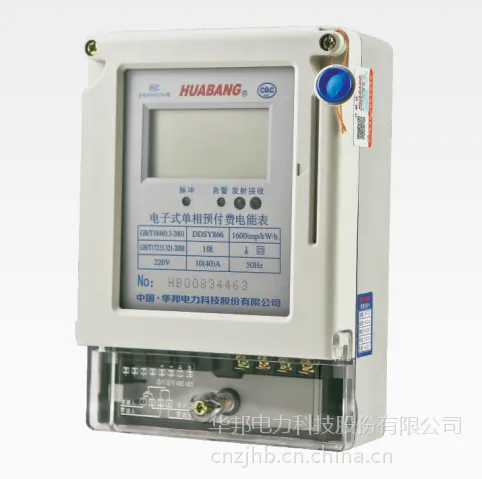

华邦厂家 DDSY866型单相电子式预付费电能表（带RS-485通讯接口

 DDSY866型电子式单相射频卡预付费电能表（以下简称电能表），采用***的单相电能专用计量芯片、射频加密卡等多项技术，选用优质元器件及***的SMT加工工艺生产而成，同时采用多种软件、硬件抗干扰措施，具有计量准确、可靠性高、电磁兼容性好等特点，兼有负荷控制和用户信息管理等多种功能的***产品，，是当前电力部门改革用电体制、实现电能商品化、解决收费难及负荷状态的理想产品。

1.2本产品符合:GB/T18460.3《IC卡预付费售电系统第3部分：预付费电度表》、GB/T17215《1和2静止式交流有功电能表》、GB 9254《信息技术设备的无线电骚扰限值和测量方法》、JJG 596《电子式电能表计量检定规程》标准技术要求。

2结构

2.1具有射频卡接口，基于***14443标准，支持13.56MHz频率下的typeA非接触通信协议。

2.2显示采用LED显示，电能值显示方式可根据小数位数进行设置。在正常使用条件下，LED寿命>10年。

2.3内带优质磁保持继电器，可进行断电控制。

2.4表壳采用全密封防尘、由一定强度、抗变形、抗腐蚀、***的阻燃材料制成，能够铅封，只有破坏铅封才能触及仪表内部部件。

2.5与卡式预付费卡表相比，采用非接触式的射频卡表可以克服接触式卡表具有的机械触点接触不可靠，容易遭受外界强电攻击，防水、防潮、防尘差等缺陷。

   1、规格型号

   2、基本误差（平衡负载误差限）

   注：（Ib额定电流Imax电流）

   3、起动

       在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1)、0.005Ib(2)仪表应能连续计量电量。

   4、潜动

       电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

5电压范围

   正常工作电压：0.9Un-1.1Un

   限工作电压：0.8Un-1.15Un

6功耗

    电压线路功耗：≦2W和10VA

    电流线路功耗：≦4.0VA

三、工作原理

1、工作原理方框图

    电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘***得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。

2、数据处理

电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。

四、功能介绍

1、计量有功总用电量、剩余电量。

2、记录近一次购电量、累计购电量。

3、与各种卡配合使用可实现预付费功能：

a先买电后用电，用IC卡作为传输介质兼有购电、编程、抄表、清零等功能，使用的IC卡具有较高的机制。

b、IC卡：IC卡分为购电卡、清零卡。所有的功能卡都由供电管理部门加密后独立发行，有效防止了非法持卡，增加性能。

c、IC卡类型介绍：

购电卡：用户持有的购电媒介。用户持卡购电，再通过电卡将所购电量输入表内，输入表内的电量会与表内的剩余电量累加。用户卡必须与电表对应使用，不可转借、交换。

清零卡：管理部门专用。可电表内全部信息。建议管理部门将此卡特殊管理，专项管理、***发行。

4、剩余电量报警功能：

a、 当表内剩余电量小于报警电量1时，电表开始预警提醒，即拉闸灯闪烁报警。

b、当表内剩余电量小于报警电量2时，表内继电器断开，切断用户负载供电，此时用户若不插入购电卡，5分钟后电表内继电器自动闭合，或插入购电卡电表内继电器立即闭合，用户可继续使用剩余的电量。

• 断电报警：当电表内的剩余电量为零时，电表内继电器自动跳开，提醒用户所购电量已用完，需要到供电部门购电。

5、超容报警功能

当电表运行过程中，用户负载连续两分钟的功率大于电表内设置的限电负荷时，电表进行超容报警，报警方式为拉闸报警。超容报警后，用户降低用电负荷5分钟后自动恢复，或插入购电卡立即恢复。

6、协议透支功能

如果预付费电能表内预置的协议透支电量大于零时，在剩余电量用尽时，用户可以使用协议透支电量，直至预置的协议透支电量用尽，电表切断用户用电，此时用户必须输入新的购电量方可恢复用电。

7、囤积电量功能

可通过售电系统对电表预置“囤积电量”，当用户的新购电量与表内的剩余电量之和大于预置的“囤积***”时，电表拒绝接收卡中的新购电量，只有当表内的剩余电量用至其与新购电量之和小于“囤积电量”时，卡中的新购电量方可追加到表中。

8、负电量记录和自动扣除功能

在某种情况下（如负荷开关故障或预置的协议透支电量大于零时），表内的剩余电量为零后用户仍继续用电，此时电表记录负电量并提示负号、报警。

若表内有负电量，用户再次购电时购电量必须大于欠费电量，电表优先在新购电量中扣除负电量，经扣除后，剩余电量大于零时方能合闸供电。

9、远程抄设功能

a、支持通过红外通讯接口抄表、设表。利用抄表器可抄读电表中的24小时用电记录及有功总电能、剩余电量、购电次数等，利用抄表器可对电表继电器进行控制，能对表的工作参数进行设置，如是否欠费关断等。通信满足《DL/T645-1997》通信规约。

b、支持通过RS485通讯接口抄读实时的有功总电能、剩余电量、购电次数，设置相关参数，通信满足《DL/T645-1997》通信规约。
