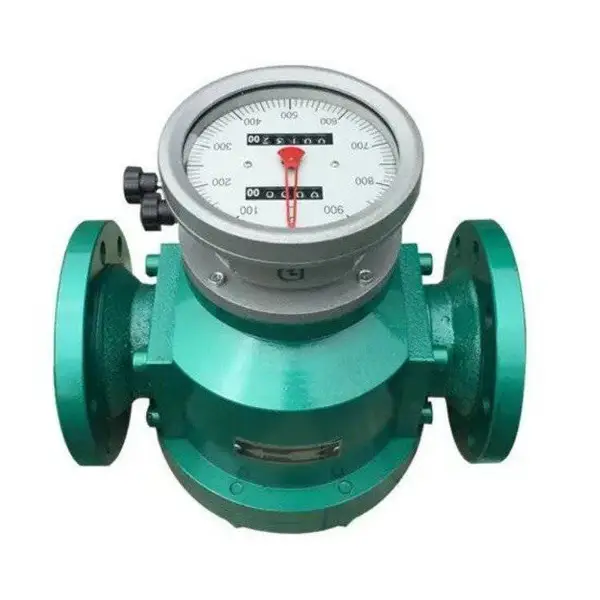

XBOLC鑫博椭圆齿轮流量计

椭圆齿轮流量计是一种指针显示,椭圆齿轮流量计字轮累积计数装置及回零装置的轻型容积式流量仪表,椭圆齿轮流量计广泛应用于各工业领域的液体流量控制,适用于各种类型的液体测量,如原油,柴油,汽油等,具有量程大,精度高,椭圆齿轮流量计使用和维修方便等特点,选用不同的制造材料,可满足石油,化工,医药,食品,冶金,电力,交通等各领域的液体流量计量。
二、鑫博椭圆齿轮流量计工作原理与结构：
流量计是由计量箱和装在计量箱内的一对椭圆齿轮,椭圆齿轮流量计与上下盖板构成一个密封的初月形空腔（由于齿轮的转动,所以不是密封的）作为一次排量的计算单位。椭圆齿轮流量计当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。

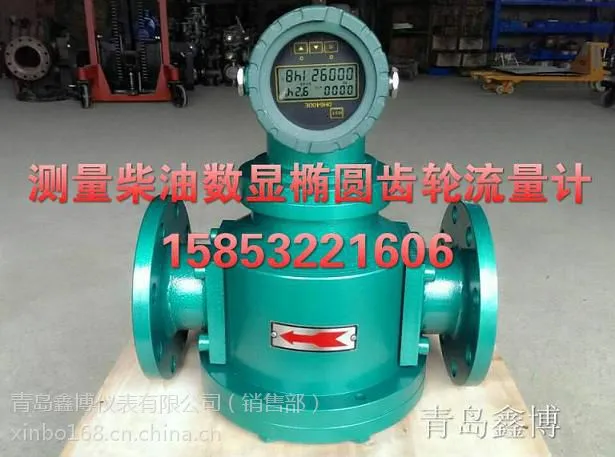

河北唐山燃油流量计，XBO系列椭圆齿轮流量计

三、鑫博椭圆齿轮流量计技术参数

仪表型号   XBO-LC-A   XBO-LC-E   XBO-LC-B

仪表材质   铸铁   铸钢   不锈钢

信号输出   可选脉冲或4-20mA 可选脉冲或4-20mA 可选脉冲或4-20mA

供电电源   可选+24VDC±15%   可选+24VDC±15%   可选+24VDC±15%

精度等级   0.5级~0.2级  0.5级~0.2级  0.5级~0.2级

显示器 标配   标配   标配

通讯接口   无  无  无

仪表材质   铸铁   铸钢   304不锈钢

防爆等级   ExiaIICT6  ExiaIICT6  ExiaIICT6

防护等级   IP65   IP65   IP65

仪表通经   DN15~DN200 DN15~DN200 DN10~DN200

安装方式   法兰安装   法兰安装   法兰安装

标准耐温   -20℃~200℃   -20℃~200℃   -20℃~100℃

超高温型   可选   可选   无

超高粘型   可选   可选   无

环境温度   -20℃~60℃ -20℃~60℃ -20℃~60℃

椭圆齿轮流量范围：普通铸铁型（XBO-A）、铸钢型（XBO-E）、不锈钢型（XBO-B）
