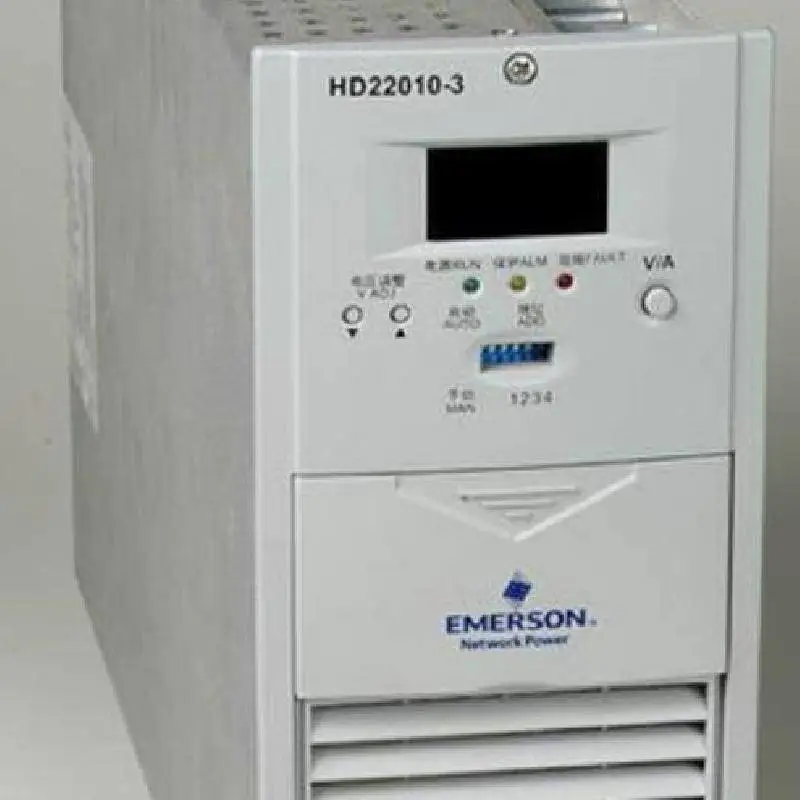

产品名称：艾默生充电模块HD22010-3

 技术参数

品牌：美国艾默生（中文），EMERSON  Network Power(英文)

型号/MODEL：HD22010-3

交流输入/AC INPUT： 380-400V~6A  3W+PE  45HZ-65HZ

直流输出/DC OUTPUT： 220V-----10A

模块外形尺寸（长×宽×高）：413mm×110mm×257mm

模块重量：8kg

用途

适用于配电房直流屏用于充电的模块，也有人称这为高压房直流屏的模块。

外包装外形：572mm*422mm *255 mm (长宽高)，毛重：10kg。

艾默生公司HD系列停产的产品型号有：HD22010-3、HD11020-3、HD22020-3,HD11040-3、HD22005-3、HD11010-3

艾默生充电模块包括：HD22010-3系列、HD22020-3、HD22005-3A,HD11010-3A。

型号/MODEL: HD22010-3

交流输入/AC INPUT: 380V~400V~6A 3W+PE 45HZ-65HZ

直流输出/DC OUTPUT:220V----10A

1．艾默生充电模块保护功能

1）艾默生充电模块输入过/欠压保护

艾默生充电模块具有输入过/欠压保护功能。当输入电压小于313±10Vac或者大于485±10Vac，模块保护，无直流输出，保护指示灯（黄色）亮。电压恢复到335±10Vac～460±15Vac之间后，模块自动恢复工作。

2）艾默生充电模块输出过压保护/欠压告警

艾默生充电模块具有输出过压保护欠压告警功能。当输出电压大于325±5Vdc时，模块保护，无直流输出，保护指示灯（黄色）亮。模块不能自动恢复，必须将模块断电后重新上电。

当输出电压小于198±1Vdc时，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。

3）艾默生充电模块短路回缩

艾默生充电模块具有短路回缩功能。当模块输出短路时，输出电流不大于40％额定电流。短路因素排除后，模块自动恢复正常输出。

4）艾默生充电模块缺相保护

艾默生充电模块具有缺相保护功能。当输入缺相时，模块限功率，可半载输出。在输出电压为260V时输出***电流。

5）艾默生充电模块过温保护

艾默生充电模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄色）亮，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作。

6）艾默生充电模块原边过流保护

异常状态下模块整流侧出现过流，模块保护。模块不能自动恢复，必须将模块断电后重新上电。

2．艾默生充电模块其它功能

1）艾默生充电模块风扇温度控制

艾默生充电模块采用温度和电流联合控制风扇转动的方式。风扇转速分为停转、半转和全转三档，通过对输出电流和模块温度综合考虑进行风扇调速控制。

产品名称：艾默生充电模块HD22005-3A

 技术参数

品牌：美国艾默生（中文），EMERSON  Network Power(英文)

型号/MODEL：HD22005-3A

交流输入/AC INPUT：380-400V~3A 3W+PE 45HZ-65HZ

直流输出/DC OUTPUT：220V-----***

模块外形尺寸（长×宽×高）：413mm×110mm×257mm

模块重量：6kg

用途

适用于配电房直流屏用于充电的模块，也有人称这为高压房直流屏的模块。

外包装外形：572mm*422mm *255 mm (长宽高)，毛重：10kg。

产品名称：艾默生充电模块HD22005-3

技术参数

品牌：美国艾默生（中文），EMERSON  Network Power(英文)

型号/MODEL: HD22005-3

交流输入/AC INPUT: 380V~400V~4A 3W+PE 45HZ-65HZ

直流输出/DC OUTPUT:220V----***

模块外形尺寸（长×宽×高）：413mm×110mm×257mm

模块重量：6kg。

用途

适用于配电房直流屏用于充电的模块，也有人称这为高压房直流屏的模块。

包装

外包装外形：660mm*335 mm *475 mm (长宽高)，毛重：8kg。

HD系列机型故障代码显示含义：

E31:输出欠压，E32:模块过温，E33:交流过欠压，E34:交流缺相，E34:输出过压。

HD系列模块型号包括：HD22010-3、HD22020-3、HD22005-3、HD11010-3、HD11020-3、HD11040-3。
