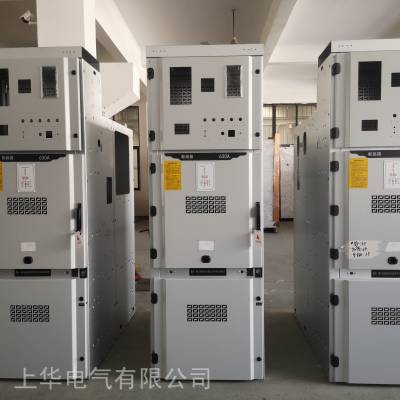

KYN28-12中置柜  高压成套开关柜壳体的详细描述：

1、概述

KYN28A–12（GZS1）铠装移开式交流金属封闭开关设备（以下简称开关柜）系户内3.6~12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、厂用电配电系统、中小型发电机主开关、工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机起动等。实行控制、保护、监测之用。本开关柜满足GB3906、GB 11022、IEC60298、IEC60694等标准要求，具有“五防”功能，可配VD4、VS1型真空断路器及VRC和LHJCZR1型(F-C)组合电器，实为一种性能优越的配电装置。

1.2 使用环境条件

1.2.1 正常使用条件

●周围空气温度：-15~℃＋40℃

●环境湿度：日平均相对湿度不大于95％

月平均相对湿度不大于90％

●海拔：设备安装场所的海拔高度1000ｍ●地震：地震烈度不超过8级

●周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染

●无严重污秽及经常性的剧烈震动。严重条件下严酷度设计满足1类要求。

1.2.2 特殊工作条件：

●当开关柜安装在海拔高度大于1000m地区时，订货时须与制造厂协商采用必要的加强绝缘措施

●环境温度超过40℃时，开关柜的额定载流能力将按一定系数降低，订货时须得到制造厂的确认

●当开关柜运行在高湿度或温度变化较大的气候环境中，须采用特殊的防凝露措施●其他特殊要求，请在订货时和制造厂协商

结构特点

开关柜按GB3906中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可移开部件（即手车）两大部分组成，见图2。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有空架进出线、电缆进出线及其它功能方案，经排列能成为各种方案形式的配电装置。本开关柜可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关的安全性、灵活性，减少了占地面积

开关柜的外壳是选用进口敷铝锌钢板，经CNC机床加工，并采取多重折弯工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折弯工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外观美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联结而成。这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产

手车骨架也采用优质冷轧钢板经CNC机床加工后组装而成。手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车等。各类手车按模数，积木式变化，同规格手车可以***自由互换。手车在柜体内有断开位置、试验位置和工作位置，每一位置分别有定位装置，以联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用丝杠推进、退出，其操作轻便灵活。手车需要移开柜体时，用一只专用运转车就可以方便取出，进行各种检查、维护；而且采用中置式，整个手车体积小，检查、维护都极方便。

断路器手车上装有真空断路器及其它辅助设备。当手车用运转车运入柜体断路器室时，便能可靠锁定在断开位置/试验位置；而且柜体位置显示灯便显示其所在位置。而且只有完全锁定后，才能摇动推进机构，将手车推向工作位置。手车在工作位置后，推进手柄即摇不动，其对应位置显示灯便显示其所在位置。手车的机械联锁能可靠手车只有在工作位置或试验位置，断路器才能进行合闸；而且手车只有在分闸状态，断路器才能移动

手车骨架也采用优质冷轧钢板经CNC机床加工后组装而成。手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车等。各类手车按模数，积木式变化，同规格手车可以***自由互换。手车在柜体内有断开位置、试验位置和工作位置，每一位置分别有定位装置，以联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用丝杠推进、退出，其操作轻便灵活。手车需要移开柜体时，用一只专用运转车就可以方便取出，进行各种检查、维护；而且采用中置式，整个手车体积小，检查、维护都极方便。
