| 品牌:PSKEE | 型号:GJ841X | 材质:铝合金 |
| 连接形式:法兰 | 工作温度:常温 | 介质温度:0-60℃ |
| 公称压力:0.6Mpa | 行程:0 | 适用范围:颗粒,粉末,纤维,粘浆 |
| 产品别名:气动夹管阀 |

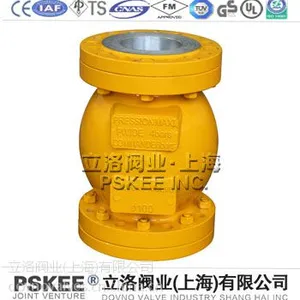

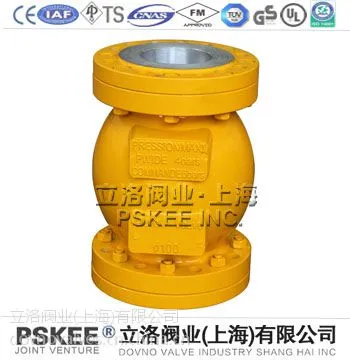

GJ841X铝合金管夹阀
| 产品品牌 | PSKEE |
| 产品型号 | GJ841X |
| 产品口径 | DN40-DN300 |
| 产品压力 | 0.6Mpa |
| 产品材质 | 铝合金,铸铁,铸钢 |
| 产品应用 | 颗粒,粉末,纤维,粘浆 |

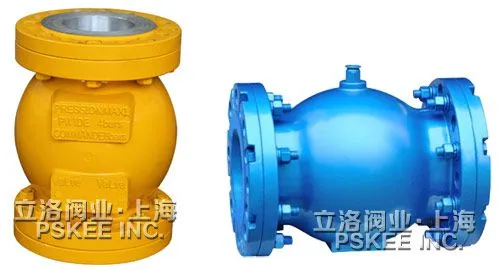

GJ841X铝合金管夹阀产品特点:
铝合金管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
1、无压力损失、无堵塞、无泄露、防水撞冲击。
2、特别适用于含颗粒的液--固及气--固二相流。
3、橡胶管套带有纤维增强结构,耐磨、抗疲劳。
管夹阀阀体:铸铝、铸铁、铸钢
口径范围:铸铁DN25~200 铸铝DN25~300 铸钢DN25~300
管夹阀连接方式:法兰连接
管套材质及温度范围: 天然橡胶-5~80。C三元乙丙胶-5~120。C
食品极:食品极天然橡胶管套
控制介质: 压缩空气或压力水
管夹阀操作方式: 手动、气动、电动
GJ841X铝合金管夹阀工作原理:
当压缩空气或液体(用***为2 bar的压差)进入到气动夹管阀阀体时,***的有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的可靠地关断,同时也限度地提高了内衬套的使用寿命。
在这种情况下,气动式管夹阀被关闭,从而使得介质流可以***地被关断。工作压力根据公称通径而定,范围为2-6 bar。当压缩空气或液体中断时,***的内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门完全打开。
| 口径(DN) | DN25~200 | DN250~300 |
| 工作压力 | max4bar | max3bar |
| 控制压力 | max6bar | max4.5bar |
| 压差 | 2bar | max1.5bar |

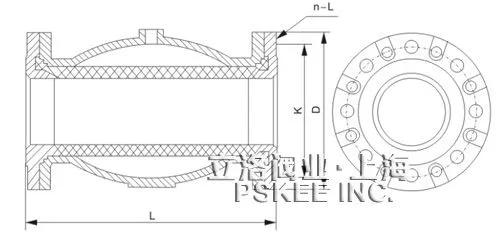

| 口径(DN) | L | H | D | K | n-L |
| 40 | 150 | 40 | 145 | 110 | 4-18 |
| 50 | 180 | 60 | 160 | 125 | 4-18 |
| 65 | 180 | 60 | 180 | 145 | 4-18 |
| 80 | 220 | 72 | 195 | 160 | 4-18 |
| 100 | 280 | 95 | 215 | 180 | 8-18 |
| 125 | 345 | 120 | 245 | 210 | 8-18 |
| 150 | 414 | 145 | 280 | 240 | 8-23 |
| 200 | 550 | 182 | 335 | 295 | 8-23 |
| 250 | 680 | 229 | 390 | 350 | 12-23 |
| 300 | 820 | 278 | 440 | 400 | 12-23 |
GJ841X铝合金管夹阀控制附件:
气动夹管阀控制是通过换向阀(二位三通)实现的,换向阀和夹管阀之间传输路径应该尽量短。建议采用直接安装。为使阀门可快速地打开和关闭,建议采用以下最气流量:
-DN10至DN25=NW4mm-DN200=NmWm 13mm
-DN32至DN150=VW6mm-DN250=NmWm13mm 为***夹管阀快速打开,我们建议在管夹阀阀体的气口接头处直接安装快带排气阀。在设备配置设计时,应该考虑在夹管阀和换向阀之间安装压力开关,调节内衬套的开启压力和闭合压力。压力开关调节器可对内衬套的各种故障情况(裂隙、孔洞)作出及时的监测,可及时更换新的内衬套。如管夹阀应用于真空系统(负压大于100毫巴),须在控制气侧和介质流之间进行压力平衡。方法是将换向阀的通气孔经-真空泵与介质流相连。
