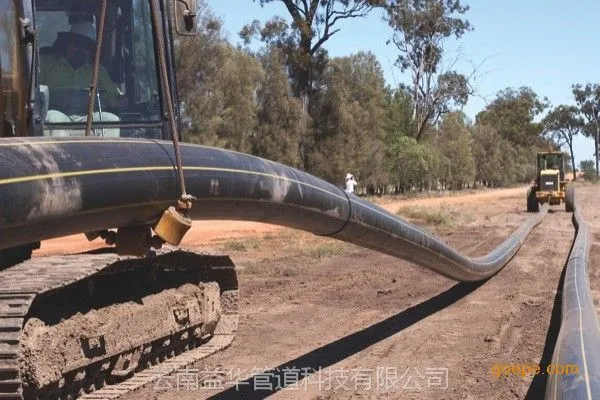

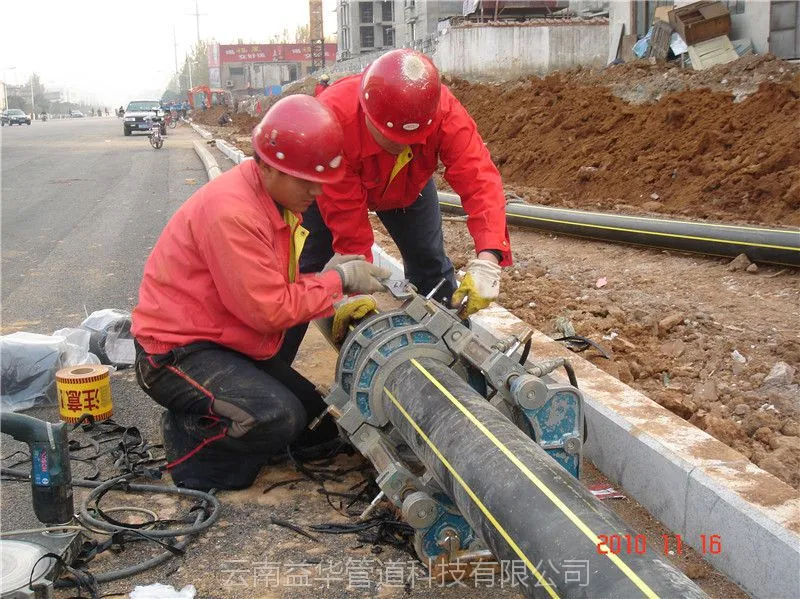

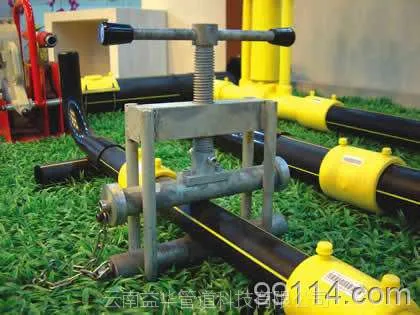

良好的卫生性能：PE管加工时不添加重金属盐稳定剂，材质***性，无结垢层，不滋生细菌，很好地解决了城市饮用水的二次污染。■ ***的耐腐蚀性能：除少数强氧化剂外，可耐多种化学介质的侵蚀；无电化学腐蚀。■ 长久的使用寿命：在额定温度、压力状况下，PE管道可安全使用50年以上。■ 较好的耐冲击性：PE管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破裂。■ 可靠的连接性能：PE管热熔或电熔接口的强度高于管材本体，接缝不会由于土壤移动或活载荷的作用断开。■ 良好的施工性能：管道质轻，焊接工艺简单，施工方便，工程综合造价低。管道的连接：■ 电热熔接性：采用专用电热熔焊机将直管与直管、直管与管件连接起来。一般多用于160mm以下管。■ 热熔对接连接：采用专用的对接焊机管道连接起来，一般多用于160mm以上管。■ 钢塑连接：可采用法兰、螺纹丝扣等方法连接。■ 为方便施工和***施工质量、还应准备相应的工具。如：旋转切刀一切割管材；旋转刮刀--刮除管子表面的氧化皮；爬壁刮刀--刮除大口径管子表面的化皮；断气工具--实现断气现场操作。4性能要求编辑序号性能要求试验参数1静液压强度（Hs）破坏时间≥100h20℃（环应力）PE80(9.0Mpa) PE100(12.4Mpa)破坏时间≥165h80℃（环应力）PE80(4.5Mpa) PE100(5.4Mpa)　　80℃（环应力）PE80(4.0Mpa) PE100(5.04Mpa)2断裂伸长率≥350　　3耐侯性（仅适用于非黑色管材）气候老化后，以下性能满足要求稳定性HS（65h/80℃）断裂伸长率E+D3.5GJ/m24耐裂纹扩展（RCP）b　　　　5全尺寸（FS）试验：dn≥250mm或S4试验适用于所有直径全尺寸试验的临界压力（Mpa）PC,FS≥1.5×MOP S4试验的临界压力PC,S4≥MOP/2.4-0.072℃6耐慢速裂纹增长en>5mm165h80℃,0.8Mpa（试验压力）c80℃,0.92MPa（试验压力）d7a热稳定性（氧化诱导期）>20min200℃8纵向回缩率≤3%110℃9熔体质量流动速率（MFR）加工前后MFR 变化0.01Mpa,dn≥250mm的输配系统；工作压力MOP>0.4Mpa,dn≥90mm的输配系统。
