砼泵管内壁超音频淬火设备

砼泵管的质量好坏和寿命长短，关键之一取决于砼泵管内壁的精度和淬火工艺要求。砼泵管是由特殊材质的钢管，经过内壁淬火、渗碳化学处理，法兰衬套硬度达到58-60度，管道使用寿命提高3-5倍，使用户节省了时间和费用，免去了经常换替的麻烦，提高了生产效率。没有淬火的砼泵管和淬火的砼泵管其性能和寿命是不一样的，经过淬火的砼泵管可以多输送近万立方米的混泥土。

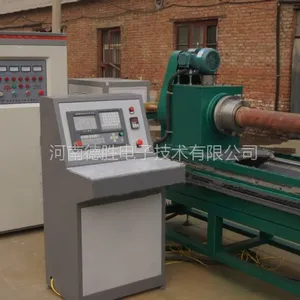

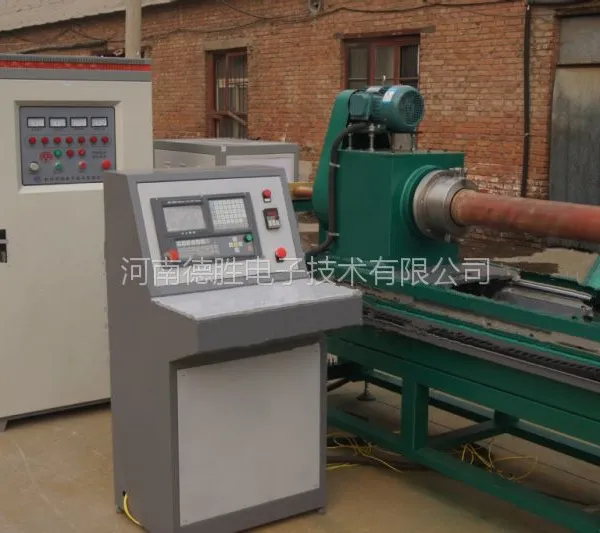

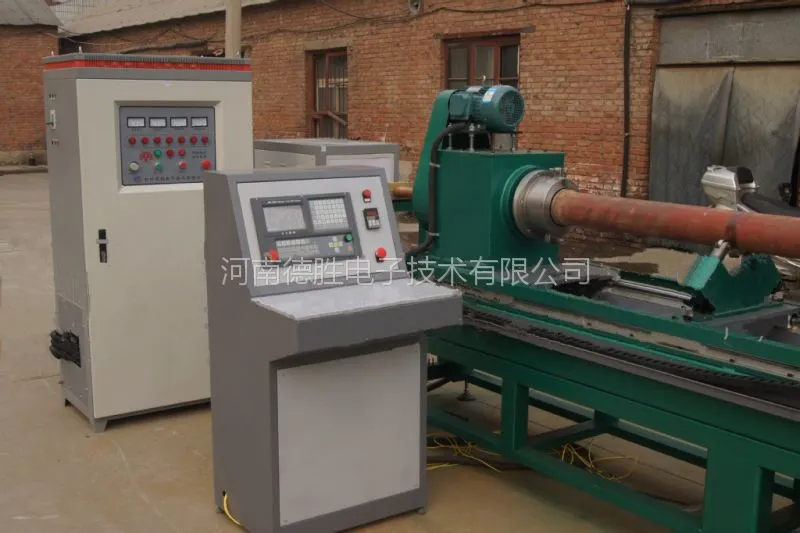

• 超音频砼泵管内壁淬火专用设备由四部分组成：

超音频电源一套;

    卧式机床一套或立式机床一套

    冷却系统一套

    联合控制台一套

1、IGBT超音频电源

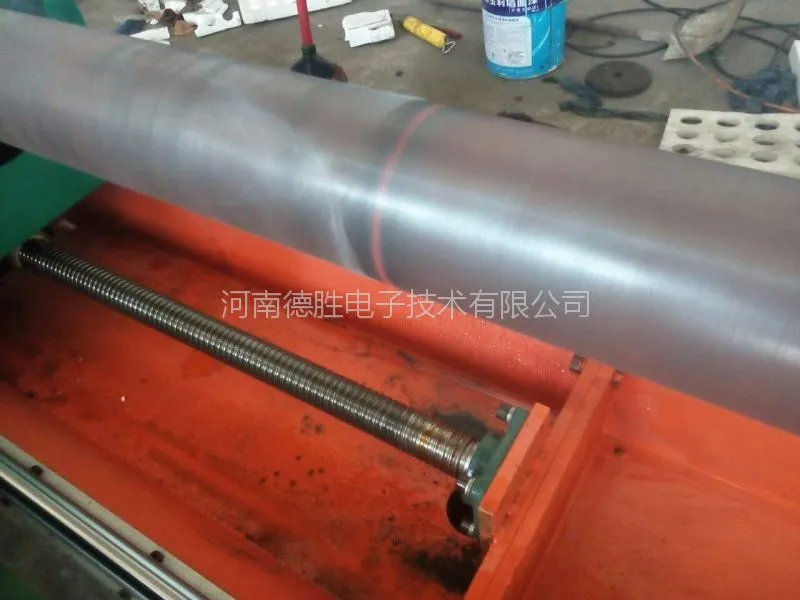

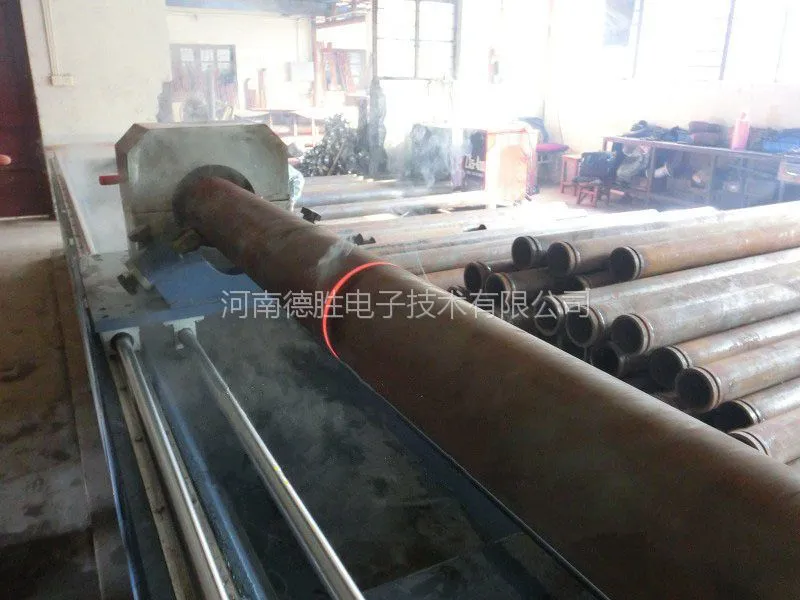

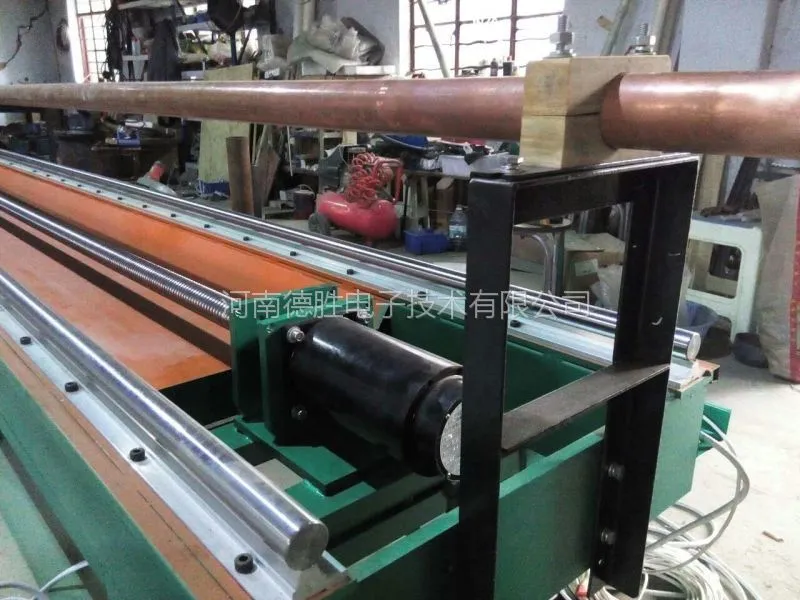

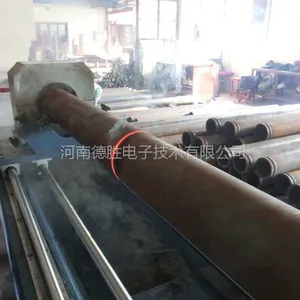

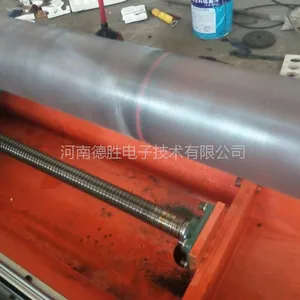

2、 和电源相配合的一套工装：在淬火时要求泵管内壁淬火均匀，必须要求泵管沿着轴匀速运动，泵管在淬火时倾斜的，可以使淬火时的水流出。

3、 同轴水冷感应器：这种感应器是我公司专门为泵管淬火设计的，边淬火边喷水，***泵管不变形。

二、超音频淬火 设备突出特点

1. 设备频率可根据用户所加工工件要求，一般为25-35KHZ，适宜硬度为2-4mm，淬硬度符合要求，变形量小。

2. 速度比中频快1/3，无可控硅中频的啸叫噪声。

3. 感应器做工精细，专门用于砼泵管内壁淬火的同轴水冷感应器。

4. 采用国际***器件IGBT，不用老式可控硅，效率比老式可控硅中频提高30%-40%，节电30%-40%。

用感应加热设备对各种齿轮、链轮、轴、凸轮轴、齿轮轴等表面淬火热处理。

用120KW超音频感应加热备

1.     满足各种齿轮、轴等机械零部件的淬火要求，工艺成熟、质量***、请放心使用。

2.     感应器采用仿型感应器，一边喷水一边扫描淬火，硬度、淬层深度均能达到要求。

3.     可满足直径150mm轴表面淬火要求。

4.     可满足齿顶圆直径250左右齿轮淬火要求。

DSGP-120主要技术参数如下：

型    号:DSGP-120

输入功率:120KW

输入电压:三相380V

振荡频率:25－35KHZ

冷却水压:0．2-0．3mpa3

为确保质量。需配备淬火机床：主要是完成工件的旋转和匀速上升、下降的动作，实现淬火工艺要求。

数控淬火机床

淬火机床主要配置及技术参数

装夹工件长度（mm）       1500

回转直径（mm）           ≤φ400

工件移动速度(mm/s)          2-60

旋转速度（r/min)            40-150

移动速度（mm/min)       40-480

工件重量（kg）              ≤80

输入电压（v）               220

电机总功率（kw）             1.5

外型尺寸（长×宽×高）      1200×580×2800

优点：

1、操作方便：只需一次编程、一次开机，所有工位按预设程序全部自动完成。

2、采用立式淬火机床：变形小，卧式自重相对来讲变形大。

3、淬火后，产品质量高、变形量小。
