1、臭氧发生系统总体描述

1.1系统设备组成

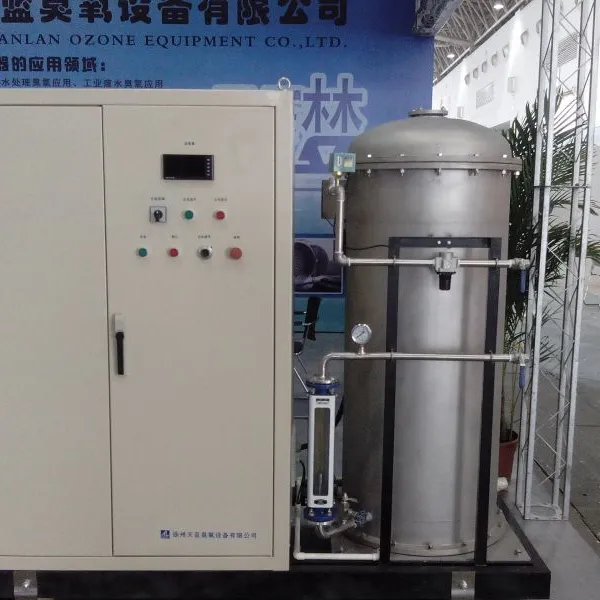

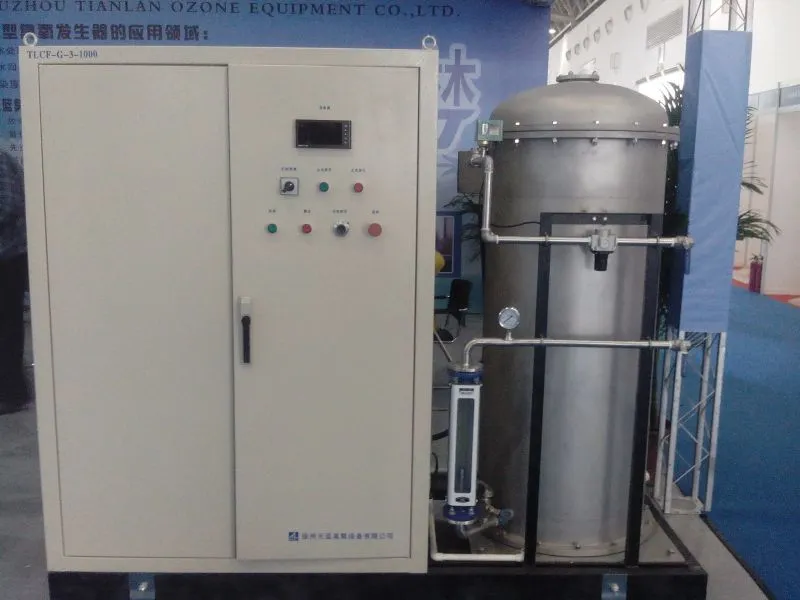

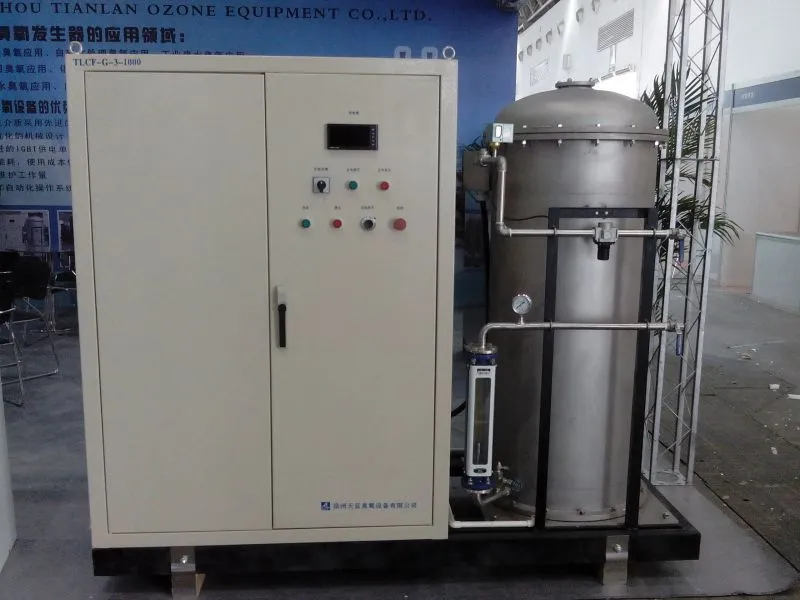

本套臭氧系统由1套空气源1000g/h臭氧发生器、电控系统及附属部分组成。

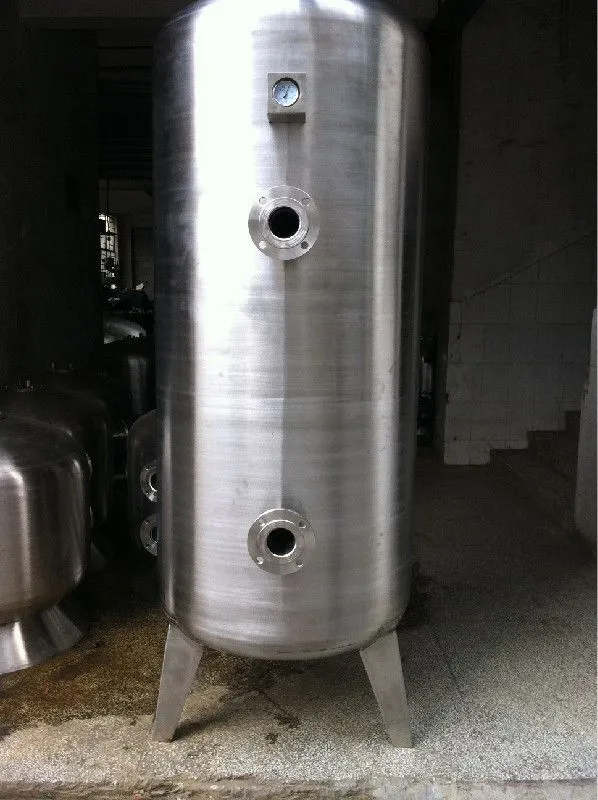

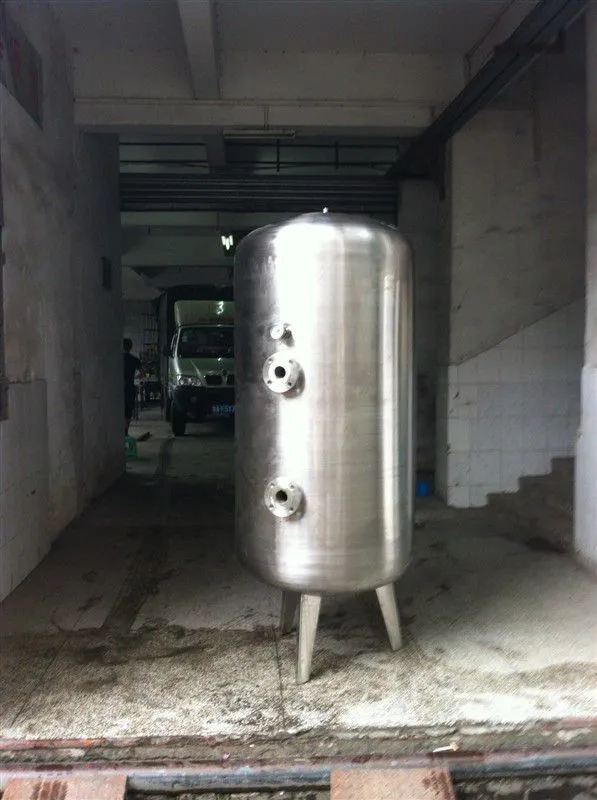

空气源经过储气罐、油水过滤、冷冻干燥、吸附干燥及精密过滤后，经减压阀减压稳压，压力表显示进气压力，通过手动球阀后进入臭氧放电室。臭氧发生器的进气管道上设计了安全阀，当系统压力超过设计值后开启，以***系统工作安全。

在臭氧放电室内的中频高压电场内，大部分氧气变成臭氧，臭氧气体经温度、压力、流量监测、通过球阀后由臭氧出气口排出。

臭氧发生器采用国际***的中高频放电技术，内部设有CPU核心控制，设计了软启动及软卸载功能，并可平滑调节臭氧发生器的投加功率，以达到10%-***调节臭氧产量，限度降低用户的运行成本。

空气源转化为臭氧的过程中释放热量，必须通过接地极的发生器水腔的冷却水带走热量以促进臭氧的转化效率，因此冷却水对臭氧制备非常重要。

1.2实现的功能

A现场可启动及停止臭氧发生器。

B改变臭氧发生器的功率以达到控制臭氧产量要求。

C对臭氧发生器系统故障迅速作出反应。

D臭氧出气低压及高压保护，过温保护，流量监测。

E冷却水温度超高、断水保护。

F 微电脑自动化控制。

1.3臭氧发生器放电室----臭氧发生器系统的核心部件

臭氧发生器最重要的核心部分是臭氧放电体，我们采用的是国际***的不锈钢搪瓷放电介质，集高压电极与介质于一体。

臭氧放电体的电气参数和机械强度是影响臭氧发生效率、可靠性和灵活性主要因数。

臭氧发生室是由单组或多组臭氧发生单元组成的装置，臭氧发生单元是产生臭氧的基本部件，由介电体与被其分隔的电极和放电空间组成，结
