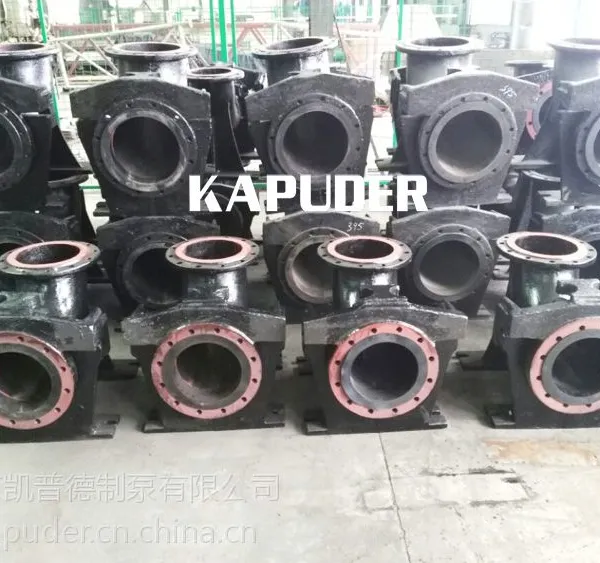

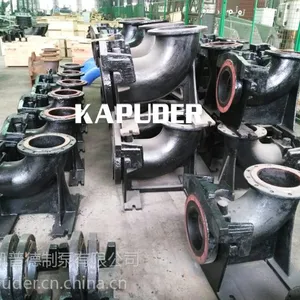

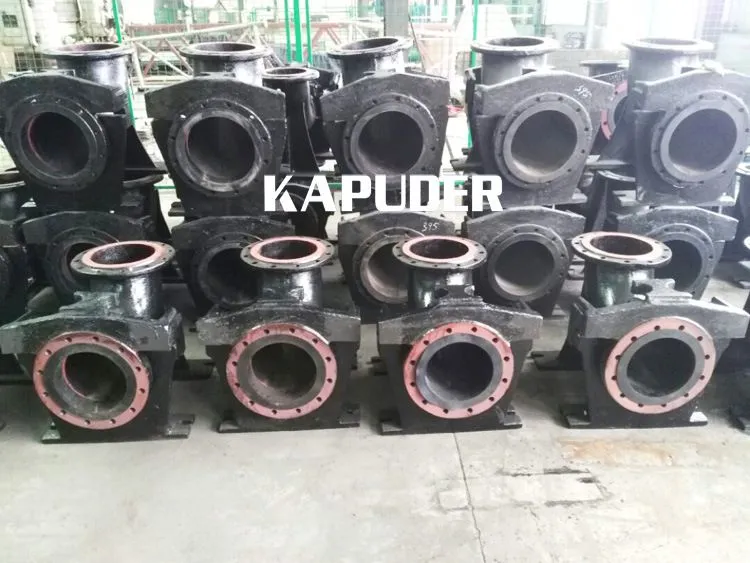

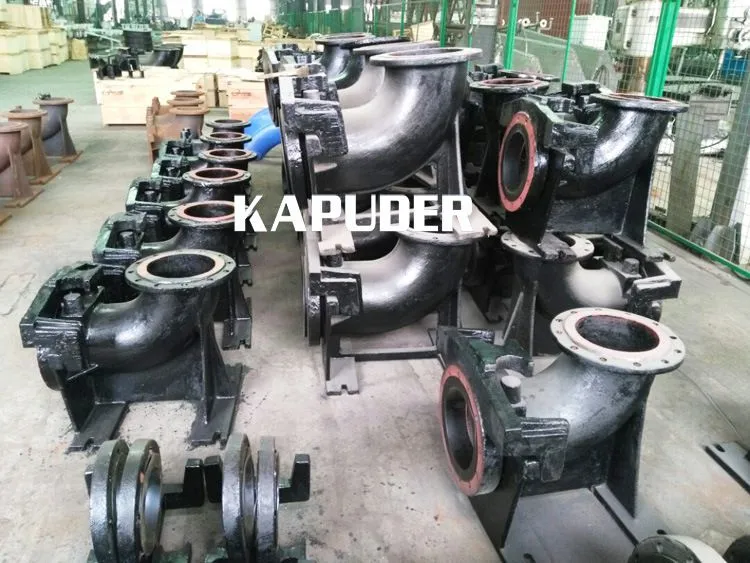

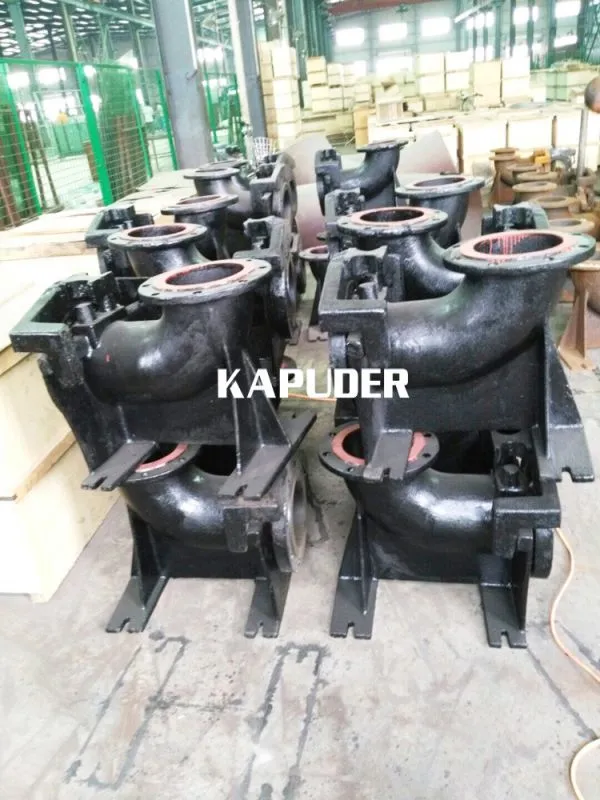

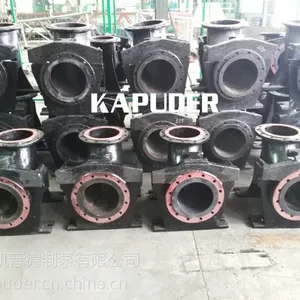

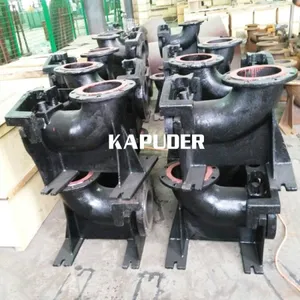

潜水泵自动耦合装置

产品型号：DN50、DN65、DN80、DN100、DN200、DN250、DN300、DN400、DN500

产品介绍：

     自动耦合装置简称自耦。自动耦合装置是一种潜水排污泵出法兰与出水管路系统自动对接的自动耦合装置，由潜水电泵出水法兰、附加耦合法兰和出水管座进口法兰组成。自动耦合装置，一般用于排污泵，因为排污泵安装在液面以下，水质比较差，人无法直接进到集水坑下面进行维修，为了解决维修问题而做的水泵接口快装系统叫自动耦合系统。

     自动耦合系统本身分为4部分，一部分和水泵相接叫滑板，一部分安装在积水坑内叫底座，一部分安装在集水坑口上端固定座，一部分是滑轨引导水泵安装到位和提升到坑外方便维修，整个一套系统就是自动耦合系统。

带自动耦合装置的水泵多用于潜水泵、潜水污泥泵。自耦装置基本配置为底座、支架、支撑块（柱）、型面垫圈，可选配导杆、螺栓等。

产品作用：

将出水管固定在污水池的底部，在池顶安装配套的支撑件，用双内导轨使泵的出口与出水管自动对正。独特设计的出口连接确保了在泵和底座之间的连接处绝无泄漏。此安装方式可避***修时工作人员进入污水池，既保护了环境，又降低了维修成本与工人强度。当水泵发生故障时不需要拆解管道，通过拉链就可以将水泵顺着滑道从水下提出来，便于方便检修。当检修结束后，在沿着滑道放到水下，水泵入位后，水泵出口会在自藕器的作用下良好对接。

带自动耦合装置潜水排污泵的优点:

1、结构紧凑、占地面积小。排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。 　　

2、安装维修方便。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。 　　
3、连续运转时间长。排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。 　　
4、不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。

5、筑物内使用的排水泵有潜水排污泵、液下排水泵、立式污水泵和卧式污水泵等。由于建筑物内一般场地较小，排水量不大，排水泵可优先采用潜水排污泵和液下排水泵，其中液下排污泵一般在重要场所使用；立式污水泵和卧式污水泵要求设置隔震基础、自灌式吸水、并占用一定的场地，故在建筑中较少使用。 　　排水泵的流量应按生活排水设计秒流量选定： 　　
6、当有排水量调节时，可按生活排水小时流量选定。消防电梯集水池内排水泵流量不小于10L/s。 排水泵的扬程按提升高度、管道损失计算确定后，再附加一定的自由水头。自由水头宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不应小于 0.7m/s，并不宜大于2.0m/s。 公共建筑内应以每个生活排水集水池为单元设置一台备用泵，平时宜交互运行。地下室、设备机房、车库冲洗地面的排水，如有两台及两台以上排水泵时可不设备用 泵。 　　
7、当集水池无法设事故排水管时，水泵应有不间断的动力供应； 　　
8、当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。 　　
9、当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。 　　
10、当提升一般废水时，可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。两台或两台以上的水泵共用一条出水管时，应在每台水泵出水管上装设阀门和止回阀。单台水泵排水有可能产生倒灌时，应设止回阀。不允许压力排水关与建筑内重力排水管合并排出。 　　
11、当潜水排污泵提升含有大块杂物时，潜水排污泵宜带有粉碎装置；当提升含较多纤维物污水时，宜采用大通道潜水排污泵。 　　
12、当电机功率大于等于7.5kW或出水口管径大于等于DN100时，可采用水泵固定自耦装置；
13、当潜水排污电泵电机功率小于7.5kW或出水口管径小于DN100时，可设软管移动式安装。污水集水池采用潜水排污泵排水时，应设水泵固定自耦装置，方便水泵检修。排水泵应能自动启停和现场手动启停。多台水泵可并联交替运行，也可分段投入运行。
