| 加工定制:是 | 品牌:精拓阀门 | 型号:D943H/Y-16C DN450 |
| 结构形式:垂直板式 | 材质:铸钢 | 连接形式:法兰 |
| 适用介质:空气 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:脚踏 |
| 零部件及配件:焊条 | 用途:调节 | 类型(通道位置):先导式 |
| 口径:DN450 | 公称通径:450mm | 安装尺寸:国标 |
| 规格:DN450 |

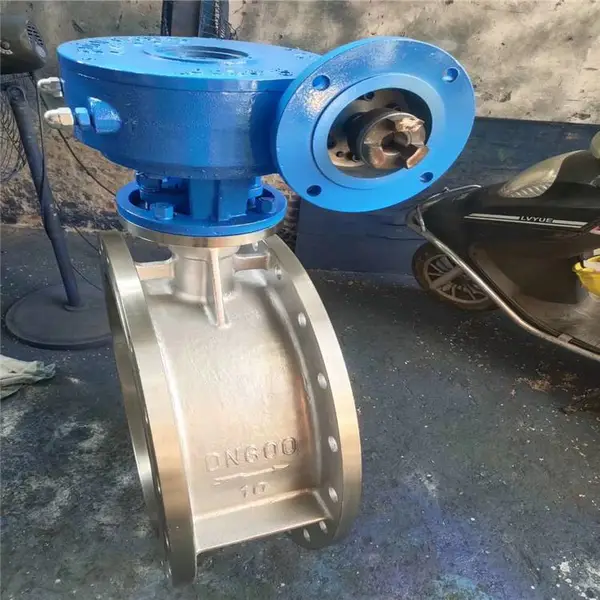

一、硬密封法兰蝶阀概述
登科硬密封法兰蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的装置。
二、硬密封法兰蝶阀特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便; 2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性; 3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能; 4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长; 5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠; 6、耐高温、耐低温、耐腐蚀性。
三、硬密封法兰蝶阀采用标准
设计标准 :GB/T12238-1989 法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999
四、硬密封法兰蝶阀主要技术参数
公称通径 | DN(mm) | 50~2000 | 50~500 | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用温度 | 碳钢:-29℃~425℃ 不锈钢-40℃~600℃ | |||||
适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
驱动形式 | 蜗杆蜗轮传动、气传动、电传动 | |||||
五、硬密封法兰蝶阀主要零件材质
零件名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
