| 品牌：鸿蝶阀门 | 型号：J41W | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：DN50mm | 适用介质：各种高腐蚀化学介质 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 形态：蝶式 | 类型(通道位置)：二通式 |
| 规格：DN50 |
上海鸿蝶阀门有限公司专业生产销售【不锈钢截止阀】，欢迎来电咨询【不锈钢截止阀】的价格和详细信息，好【不锈钢截止阀】，上海鸿蝶阀门有限公司造！

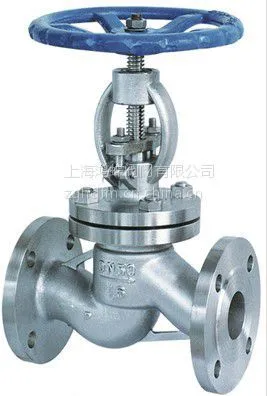

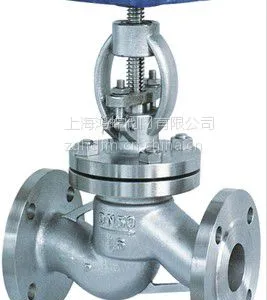

不锈钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
不锈钢截止阀性能范围：
型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
强度(水)Mpa | 密封(水)空气(Mpa) | 低压密封(空气)Mpa | ||||
J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRIC ACID |
硝 酸 类 | ||||||
J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | ACETIC ACID |
醋 酸 类 | ||||||
J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | NITRIC ACID |
硝 酸 类 | ||||||
J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | ACETIC ACID |
醋 酸 类 | ||||||
零件名称 | 材 料Material | |
Q41W-16P-25P-40R | Q41W-16R-25P-40R | |
阀体、阀盖 | 铬镍钛钢 | 铬镍钼钛钢 |
阀 板 | ||
阀 杆 | ||
阀杆螺母 | 铝铁青铜 | |
手 轮 | 灰铸铁、可铸锻铁 | |
型 号 | 公称通径 | 尺 寸(mm) | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
J41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 | |
型号 | 公称通径 DN | 尺 寸(mm) | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
J41W-25P(R) | 15 | 130 | 95 | 65 | 45 | 233 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 275 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 285 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 302 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 355 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 362 | 20-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 400 | 22-3 | 8-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 430 | 22-3 | 8-18 | 320 | |
100 | 350 | 230 | 190 | 160 | 465 | 24-3 | 8-23 | 360 | |
125 | 400 | 270 | 220 | 188 | 550 | 28-3 | 8-25 | 400 | |
150 | 480 | 300 | 250 | 218 | 700 | 30-3 | 8-25 | 400 | |
200 | 600 | 360 | 310 | 278 | 780 | 34-3 | 12-25 | 450 | |
250 | 730 | 425 | 370 | 335 | 900 | 36-3 | 12-30 | 550 | |

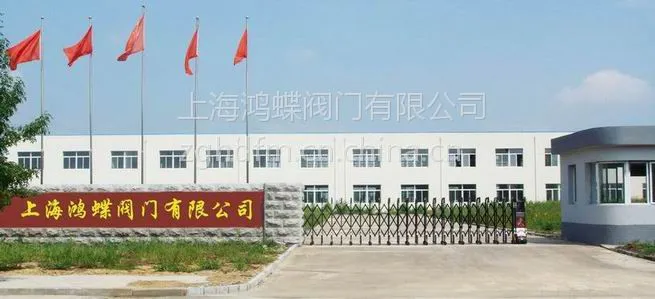

上海鸿蝶阀门有限公司是一家专业生产和销售各类阀门的企业，拥有***的设备、检测中心等专用设备，公司工厂坐落于上海市奉贤区。销售产品不断引进国外***技术、新工艺、新材料。公司所生产的阀门严格按照标准制造、检测，确保所有阀门出厂合格。产品***各地、部分产品远销美国、日本、孟加拉、巴基斯坦、泰国等国家。是国内阀门行业较具实力的营销及售后服务的阀门企业。我司长期致力于苛刻流体控制系统的现代化企业。公司秉承“质量为本，顾客至上”的经营理念，以优质的产品和***售后服务深得广大用户的信赖和赞誉。 上海鸿蝶阀门有限公司主营产品有：球阀、闸阀、蝶阀、调节阀、电磁阀、截止阀、止回阀、疏水阀、刀型闸阀、角座阀、放料阀、过滤器、针型阀、安全阀、旋塞阀、柱塞阀、平衡阀。产品广泛应用于电站、石化、锅炉、空调、机械设备等诸多领域；尤其适用于各种***工况，如：高温、高压、超低温、强腐蚀、洁净、***控制等场合。 上海鸿蝶阀门有限公司能为客户提供成套的流体控制系统、集成设备与专业的技术咨询，及专业的流体控制服务。所有产品均符合国际上最严格的标准，为更加便捷的服务于客户，公司办事处设在深圳，解决客户日常问题。我们拥有专业性强和经验丰富的技术团队，可以为您量身定制全方位流体控制解决方案。我们从最初的产品技术交流、产品选型、直至现场指导安装、调试以及售后服务都精心负责，本着“为客户创造***的服务”的宗旨，向客户提供世界上进的流体控制产品的同时，并脚踏实地地完善好每一项服务，真正地做到了为客户提供***的服务。
