电动吊篮

河北雄宇起重机械制造有限公司供应

电动吊篮的全名称为电动高处作业吊篮。它是采用国内外***技术制作，结构合理，与其它结构的吊篮相比较具有加高方便、操作简单、***、规格多种、投资省、效***等特点。主要适用于高层建筑物的外墙施工、桥梁建设、烟囱建设等。电动吊篮的上下动力来自于电动吊篮专用提升机。设备安装前，首先检查电动吊篮专用提升机空载时是否正常。操作工人相对吊篮必须配用***的安全带。

电动吊篮作为一种***的辅助施工技术，被越来越多的建筑外墙施工单位所接受，并在建筑工程中采用。 尤其是近年来我国经济飞速发展，建筑结构高层、超高层越来越多，使电动吊篮得到迅速推广。短短几年间，电动吊篮企业就由原来的几家发展到目前的地域性行业(北京、江苏无锡、山东聊城、河北沧州)，规格、样式、提升方式也变得多元化。

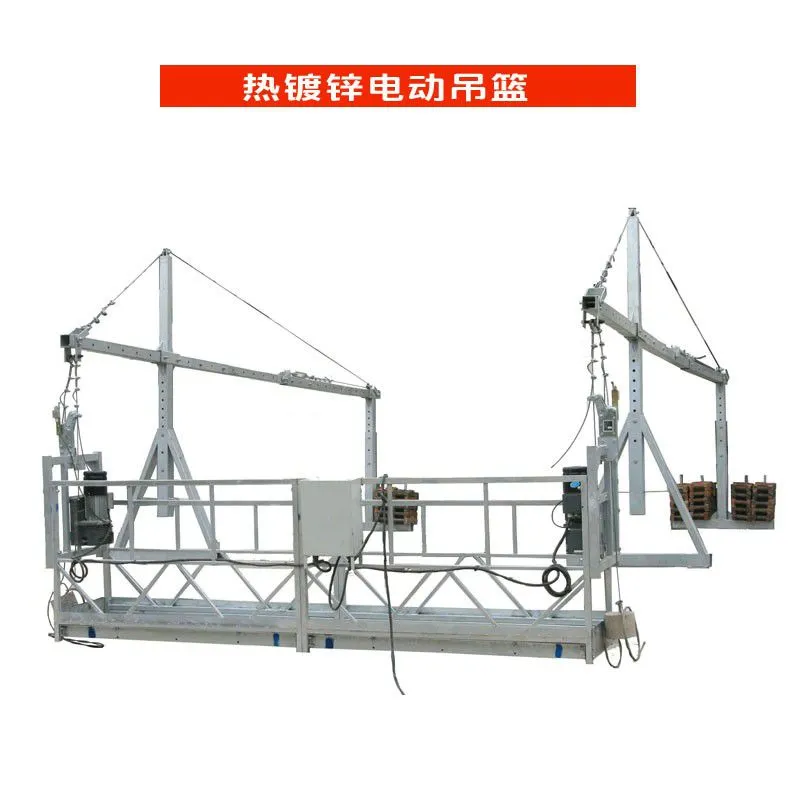

篮整机由悬挂机构、悬吊平台、提升机、安全锁、工作钢丝绳、安全钢丝绳和电器箱及电器控制系统等主要部分组成。吊篮为便于运输和搬运，产品出厂运输时按部件或组、零件进行分解，至施工现场后拼装成整机。

悬挂机构

悬挂机构是架设于建筑物作业面的顶部支承处，过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架，(见图二:悬挂机构简图)均使用二套悬挂机构。

悬挂机构施加于建筑物或构筑物支承睡上的作用力应符合建筑结构的承载要求。

电动吊篮悬挂机构


图二

1、前梁2、前支架 3、插杆 4、中梁 5、后梁 6、小连接套

7、后支架8、配重 9、上支柱 10、加强钢丝绳 11、索具螺旋扣。

悬挂机构由前梁、中梁、后梁、前支架、后支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成，前、后梁插在中梁内，可伸缩调节。

为适应作业环境的要求，可通过调节插杆的高度来调节前后梁的高度，调节高度为1.15~1.75m，前、后支架下配有滚轮，可以用来移动悬挂机构，配重的数量根据相应的型号配置。

吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2，即图中:

K--抗倾覆安全系数

G--配重、插杆、后支架的质量(Kg)

F--悬吊平台、提升机、电气控制区系统、钢丝绳、额定载重量、风压值等重量总和(Kg)。

A--前梁伸出部分长度(m)

B--配重点到前支点的距离(m)

注:安装时可根据建筑物结构调节前梁、后梁所需要的伸出长度，后梁的伸出距离b应调至，前梁伸出长度a通常不大于13米，当前梁的伸出长度大于1.5米(含1.5米)或钢丝绳的长度超过120米时，必须相应减少工作载荷或增加配重，以***抗倾覆安全系数K值大于或等于2。

悬吊平台

ZL,P800，ZI,P800A，630，500型号吊篮的悬吊平台均为拼装式平台。拼装式平台由前栏杆、后栏杆、底架和安装架等部件组成，各部件用螺栓联接，其标准节长为2.5米或2米。

拼装式平台的底架由钢(铝)板等焊接而成，底板有防滑波纹。安装架由钢管焊接而成，底部可装脚轮，便于作业时拆装、移动。

平台的前栏杆和后栏杆均由钢(铝)管焊接而成，前栏杆高度为970mm，安装在靠作业区的一侧，后栏杆的高度为1120mm。

提升机

ZLP800吊篮用提升机的型号为LTD80，提升机由电磁制动电机、离心限速位置、两级减速系统以及卷绳机构等组成，提升机的***级减速为外齿轮传动，其结构详见:附图6:ZLP800吊篮用提升机结构图(减速部分)。

提升机采用"S"形式的卷绳机构，其结构详见附图7:ZLP800吊篮用提升机结构图(卷绳部分)

ZLP800A、ZLP630、ZLP500吊篮用提升机的型号分别为LTD80A、LTD63和LTD50，三种提升机的结构基本相同，均由电磁制α动电机、离心限速装置、两级减速系统以及"α"形式的卷绳机构等组成。

其结构详见附图8:ZLP800A、ZLP630、ZLP500吊篮用提升机结构图。

提升机具有自动进绳功能，操作者只需将工作钢绳插人提升机的进绳口。(见图三、图四)

提升机电机的电磁制动装置可在电力故障或供电中断的情况下自动接合，产生制动力矩，能停止并承托悬吊平台。在电力故障或断电情况下，将手动滑降装置的拨杆(置于提升机手柄内)旋(插)入电磁制动器(电机风罩内)拨杆，打开制动器，可使悬吊平台匀速下滑。

提升机采用齿轮油润滑，推荐使用80W/90普通车辆齿轮油，LTD80提升机的油量为1.2升，LTD80A、LTD63和LTD50提升机的油量为2升。在南方地区夏季使用时，应使用N460号中负荷工业齿轮油。

应根据使用情况，6~1 2月更换一次润滑油。

安全锁

安全锁每次作业均应试验其性能，具体方法是:

动作一:用手轻提安全钢丝绳，应能缓慢移动。扳动锁闭手柄一次，动作一不能进行扳动启动手柄一次，动作一能进行。重复若干次。

动作二:以较快而猛的速度向上提拉安全钢丝绳，安全锁应能锁住，扳动开启手柄一次，重复动作二若干 次，均应无失灵现象。

安全锁必须持有出场合格证书限内试用。安全锁如果出现故障，可送制造厂维修，严禁用户自行拆卸修理，入不按以上办理二而出现安全事故，制造厂不负安全责任。

工作钢丝绳和安全钢丝绳

工作钢丝绳和安全钢丝绳都是承受吊篮载荷的主要元件，因此对采用的钢丝绳有严格要求。

吊篮的工作钢丝绳和安全钢丝绳均采用镀锌吊篮用钢丝绳，具有强度高，防锈性能好的特点。

为防止绳头松散和便于穿人提升机、安全锁，钢丝绳在按选用长度截断后，其两端经过特加工，穿人端经焊结后修磨成弹头状锥体。

电源电缆

电源电缆连接于电源和电箱之间，是为悬吊平台升降输送电能的导体。

提升设备:市场上主要有zlp-630型电动吊篮，改型号标准为国家执行标准。依靠人工动力打到升降的吊篮在安全与动力上严重不足，国内大多数地区已禁止该品种的使用。但目前内蒙古地区以及东北地区仍在使用。

电动吊篮主要由两部分组成，钢梁支撑平台与工作悬挂平台组成，工作悬挂平台目前市场为1+2+3米共计6米组成，长度在不超过6米的情况下可任意组装。提升高度为100米，可定制120米或更高。更多详细内容请参阅"电动吊篮详细内容解释"一文。

新型电动吊篮安全性更高、更持久耐用!

新型电动吊篮安全性更高、更持久耐用，主要体现在以下五点:

本系列电动吊篮配备有安全锁，当工作绳打、电动机失灵造成吊篮倾斜，倾斜度达到3~8度时(与篮体长度有关)，摆臂式安全锁将安全绳锁住，起到安全保护作用;另外，ZLP系列吊篮装有漏电保护开关、可移动操作箱、外接电源插座和上升限位装置，确保操作安全。

二、用途:ZLP系列吊篮用于各种建筑物结构形式的高层建筑物的外墙施工及装修、清洗和船舶修造中船体外部施工、维修、作业等。

三、原理:ZLP系列吊篮采用工作平台通过提升装置使其沿着钢丝绳向上爬升。爬升高度可以任意选定。

四、机构:ZLP系列吊篮采用行星齿轮传动机构，碟形弹簧夹绳机构和α形卷绳爬长等多项***技术，传动效***，钢丝绳受压均匀、柔和、使用寿命长，不易发生卡绳故障，***。

五、特点:本吊篮是用钢丝绳从建筑物顶部通过悬挂机构沿建筑物立面使工作平台垂直升降的起重设备。



安装方法

很多工人们都在使用电动吊篮，但是你知道电动吊篮是怎样安装的吗?接下来，瑞达电动吊篮问您讲解:

检查电动吊篮安全锁动作是否灵活，扳动滑轮时应轻快，不得有卡阻现象。

1.检查电动吊篮提升机，按动电钮，使提升机空转，看运转是否正常，不得有杂音及卡阻现象。

2.电动吊篮安全绳穿入安全锁，并把配重锤挂上。启动提升机电机，将钢丝绳穿入提升机内，绳头应自动从出绳口内出来。

3.电动吊篮设备安装前必须阅读产品说明书，并对操作工人进行培训，使操作工明白设备的工作原理、注意事项及安全操作规程、未经培训不得上岗。

4.按电动吊篮图示组装吊篮。配重铁应配足足够的重量。配重端的力矩应为电动吊篮端力矩的三倍(力×力臂=力矩)各联接处应牢固可靠。

5.电动吊篮装配后应调整起重绳与安全锁的距离。通过移动安全锁达到吊篮倾斜6°~8°，安全锁能锁住安全绳为止。

应用现状

电动吊篮从引进、推广、到今天在建筑业的广泛应用，使我国在这一领域的机械化程度和施工的文明程度都有了一个***的提高。

从推广初期的不认识，不理解，不使用到今天在大中城市的建筑业中成了不可缺少的必备机具，对业内人士的思想上和认识上是一个很大的提高;在建筑施工工艺水平上和以往的脚手架相比，是一个***的飞跃。

正因为如此，国内吊篮的制造业和租赁业如雨后春笋般蓬勃发展，全国的吊篮制造企业不下几百家，拥有正规手续的也就几十家，不仅如此，在吊篮的结构、技术、工艺上都有了很大的改进和提高。

如早期的吊篮，悬挂机构的材料用的是工字钢。自重很大，安装、搬运都需要耗费大量的人力、物力。同时前伸的结构就是工字钢悬挑的方式，其受力的稳定性远不如目前普遍采用的拉锁式轻便、稳定。



保养维护

为确保吊篮安全施工，必须建立由吊篮操作人员和专职人员相结合的常规检查和保养围护制度，确保吊篮的正常完好状态。

折叠安全检查

新安装、大修后及闲置一年或悬空停置两个月以上的吊篮，启用时必须由经过培训的专职人员进行使用前检查、验收后方可启用。

检查内容:

1、主要受力构件(悬吊平台、悬吊挂机)是否***变形，焊缝有否裂纹;

2、构件接装连接处紧固件是否失落或松动;

3、悬挂机构是否安装可靠稳妥，配重是否符合要求;

4、钢丝绳是否严重锈蚀，是否松股、扭结或严重断丝，钢丝绳夹紧是否正确可靠;

5、电气控制系统动作是否灵活，开锁及闭锁功能是否正常:

6、安全锁动作是否灵活，开锁及闭锁功能是否正常;

7、升、降(包括手动滑降)运行是否正常，电磁制动器间隙是否符合要求;

8、运行计件动作是否正常，是否运行受阻现象，是否异常噪音、电机发热或冒烟、焦味产生;

9、减速箱及传动装置是否按要求加注或更换润滑油;

10、是否按要求装妥限位块和钢丝绳重锤。
