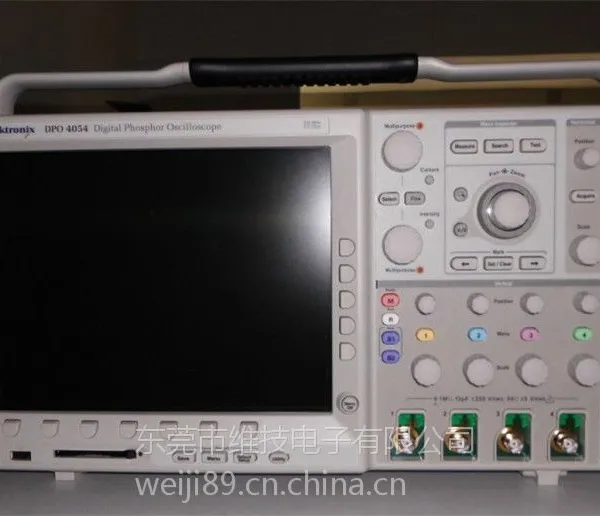

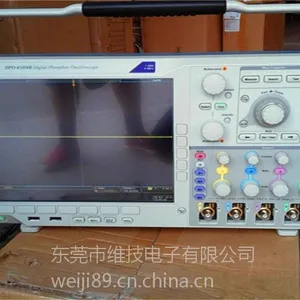

泰克DPO4054示波器  500MHz带宽 2.5GS/s采样 20M记录长度 4通道

主要性能指标

1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号

2 个和 4 个模拟通道型号

所有通道上高达 5 GS/s 的采样率

所有通道均实现高达 20M 的记录长度

波形捕获速率 >340,000 wfm/s

标配无源电压探头，3.9 pF 电容性负载，500 MHz 或 1 GHz 模拟带宽

***触发套件

主要特点

Wave Inspector?控件为波形数据提供方便导航和自动化搜索

42 个自动测量和 FFT 分析可简化波形分析

16 个数字通道（MSO 系列）

混合信号设计和分析（MSO 系列）

自动触发、解码和搜索并行总线

每条通道单独设置门限

多通道建立时间和保持时间触发

MagniVu? 高速采集，在数字通道上提供 60.6 ps 的精细定时分辨率

选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项

TekVPI?探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置

10.4 吋 (264 mm) 高亮度 XGA 彩色显示器

体型小，重量轻 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）

连接能力

前面板和后面板各有两个 USB 2.0 主控端口，可以快速方便实现数据存储及连接 USB 键盘

后面板上有一个 USB 2.0 设备端口，可用于轻松连接 PC 或直接打印到 PictBridge? 兼容打印机

集成 10/100/1000BASE-T 以太网端口实现网络连接，视频输出端口用于将示波器显示输出到监视器或投影仪

硬件带宽限制

≥350 MHz 型号20 MHz 或 250 MHz100 MHz 型号20 MHz输入耦合交流、直流输入阻抗1 MΩ ±1%，50 Ω ±1%输入灵敏度范围1 MΩ1 mV/div 至 10 V/div50 Ω1 mV/div 至 1 V/div垂直分辨率8 位（高分辨率时为 11 位）输入电压1 MΩ300 VRMSCAT II，峰值 ≤ ±425 V50 Ω5 VRMS，峰值 ≤ ±20 V (DF ≤ 6.25%)直流增益精度±1.5%，高于 30°C 时按 0.10%/°C 降额
