设 备 描 述 表

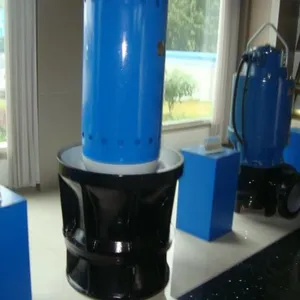

货物名称：潜水轴流泵

潜 水 轴 流 泵

1、概  述

1.1根据招标书要求，提供的潜水轴流泵，符合招标书中的技术要求。

1.2提供的潜水轴流泵能够满足招标书中的有关制造、安装和验收标准。

2、技术规格

3、使用范围、条件

3.1 城市雨水泵站用提升水泵。

  3.2 污水处理厂提升水泵。

3.3 介质温度不大于40℃，介质PH介于5-9之间。

4、技术要求

4.1 潜水轴流泵用于抽送城市雨水泵站内含有少量漂浮物的雨水，并能正常工作。

4.2潜水轴流泵的进水室配有一个锥形的进水口，设有防涡流设施，可以***吸入口有一个理想的入口流态。

4.3 潜水轴流泵能够在规定的范围内正常工作，并具有稳定的压头流量特性，当泵在其特性曲线上任一点运行时，电动机功率不超载。

4.4 潜水轴流泵的所有承压零件均作气压试验，试验压力为其设计压力的1.5倍，但不低于0.4Mpa，历时5min而无泄漏现象。

4.5 潜水轴流泵在密封组装后，进行0.4MPa气压试验，历时5min无泄漏现象。

4.6 潜水轴流泵喷涂防腐漆，其表面光亮，无污损、碰伤、裂痕等现象，部件表面经除锈和除油后采用喷涂环氧树脂防腐漆

4.7 潜水轴流泵叶轮采用半可调节结构，叶轮叶片与球形室配合***，间隙均匀，叶轮在装配前进行静平衡试验，其不平衡量在其允许的范围内，平衡精度为G6.3级。

5、主要结构

5.1 潜水轴流泵由潜水电机与水泵构成机电一体立式结构，泵与电机同轴结构紧凑使用方便，水泵叶轮的叶片半可调节，均布在叶轮轮毂上。

5.2 潜水轴流泵叶轮与轴采用键固定，能方便地拆卸与维修，并具有防松锁定。

5.3 潜水轴流泵结构上设有电机绕组超温报警开关，，电机绕组漏水报警，设有绕组防凝露装置（***号972362606），防凝露装置可确保电机在高湿环境下绝缘电阻***在300MΩ，轴承设有超温报警开关。

5.4 潜水轴流泵在无外部冷却系统下在≤40℃的介质中连续运转，运行方式为连续运行、间隙运行或长期停止的恢复运行，每小时允许起动12次而不会引起任何损坏。

5.5 电缆电线密封采用***的橡胶密封头，能方便地进行更换并能有效地密封，电缆线采用YCW型橡套电缆，电缆长度为10米，或根据用户要求配备，输出端具有相位标记。

5.6 潜水轴流泵采用串联式机械密封形式，油室内设有泄漏保护装置，可确保水泵在意外的情况下不致损坏。

5.7 潜水轴流泵电机绕组的绝缘等级为F级，防护等级为IP68。

5.8 定子采用F级绝缘，在40℃泵送介质温度中温升为100K。

5.9 电动机采用南京汽轮电机厂鼠笼式感应潜水电动机，保护等级为IP68，定子采用F级绝缘。

6、主要材质

6.1 潜水轴流泵叶片采用不锈钢，机座、泵吸入室、压水室等均采用HT200铸铁铸造，能承受一定负荷的冲击。

6.2 潜水轴流泵轴采用2Cr13不锈钢制造，在结构设计上采取了消除应力集中的措施，并与介质完全分开。

6.3 潜水轴流泵采用碳化钨材质的机械密封，设计无故障运行12000小时以上。

6.4 潜水轴流泵的轴承采用进口轴承，设计使用寿命可确保≥80000小时以上，比采用国产轴承降低振动、噪音、运行***，延长使用寿命。

6.5 潜水轴流泵的静密封采用丁晴-70 O型圈。

6.6 所有外露紧固件均采用不锈钢。

7、性能***

每台潜水轴流泵在组装完毕后，进行性能测试，确保机组的整体性能符合有关标准，测试内容包括：流量-扬程曲线，流量-功率曲线，流量-效率曲线，并将测试报告提供用户, 潜水轴流泵******无故障运行时间不小于12000小时，机组的设计使用寿命不小于15年。

8.安    装

   8.1 每台潜水轴流泵采用井筒落地式安装，具有防反转、防抬机的装置，能方便的进行操作和安装。

   8.2 井筒悬吊式安装的尺寸由泵站的设计尺寸而定。

8.3 电缆能***固定并在出口处具有***密封。

9. 控制系统技术要求：

9.1每台潜水轴流泵均引出控制保护信号线，采用一控三直接启动控制柜进行控制，具备手动/自动/远程控制切换功能，配套水位控制装置，对泵具有过载、缺相、短路、泄漏、超温、浸水等故障的自动保护功能。在水泵运行过程中出现上述故障时报警，能立即切断故障水泵的电源，并具有PLC接口，可确保机组可靠运行。

监测装置：电机定子温度监测，在电机的三相定子绕组线圈上设有温度传感器，并配置热保护开关，以便超温时停机，电机绕组进水保护装置，机械密封设有漏水报警等功能，所有保护功能均通过专用保护器进行保护。

10. 配套范围

   10.1 潜水轴流泵主机；

   10.2井筒落地式安装；

10.3 一控三控制柜；

   10.4备品备件。
