| 材质：铸铁 | 适用范围：减速机 | 型号：RD11-4.5 |

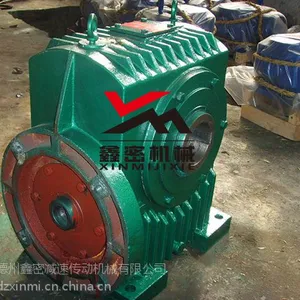

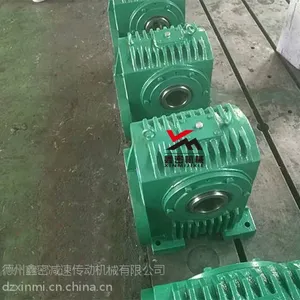

RD钢厂连铸机专用平面二次包络蜗杆减速机详细内容介绍
平面二次包络弧面蜗杆传动又称TOP型锅轮副，是一种高强度、高效率、高寿命的新型传动装置 它的问世使我国的机械传动装置***了个崭新的领域,并取得了日益***的社会效益和经济效益
RD平面二次包络蜗杆减速机为齿轮传动与蜗杆传动复合而成的二级减速机，蜗轮蜗杆副是采用二次平面二次包络技术生产加工，其承载能力大、结构紧凑合理、体积小、广泛适用于冶金轧钢机组中拉轿机、引锭杆存放装置及振动装置。RD平面二次包络蜗杆减速机采用轴装式结构，易于同工作机械相连。箱体采用树脂砂铸造，结构紧凑，外形美观，传动比随用户要求而变。
RD平面二次包络蜗杆减速机型号：
RD-11-4.5，RD-11-7.5、RD-11-10、RD-11-12.5、RD-4-240、RD-5.5-200、RD-5.5-280。
RD型平面二次包络二次包络减速机基本参数：
型号 | 中心距(mm) | 传动比 | 输入功率 (KW) | 输入转速 (rpm) | 传动效率 (%) | 允许工作油温(℃) | 用途 |
RD-11-7.5 | 125 | 7.5 | 11 | 1750 | 90 | 10-100 | ①* |
RD-11-10 | 125 | 10 | 11 | 1750 | 90 | 10-100 | ① |
RD-11-12.5 | 125 | 12.5 | 11 | 1750 | 89 | 10-100 | ① |
RD-4-240 | 180 | 240 | 4 | 1500 | 63 | 10-100 | ②* |
RD-5.5-200 | 200 | 200 | 5.5 | 1500 | 66 | 10-100 | ③* |
RD-5.5-280 | 200 | 280 | 5.5 | 1500 | 60 | 10-100 | ③ |
RD系列二次包络减速器型号说明及注意事项：
型号说明：
注意事项：
1、必须使作N320蜗轮油或Mobil SHC634 合成齿轮油。
2、尺寸及规格如有变更，恕不另行通知。

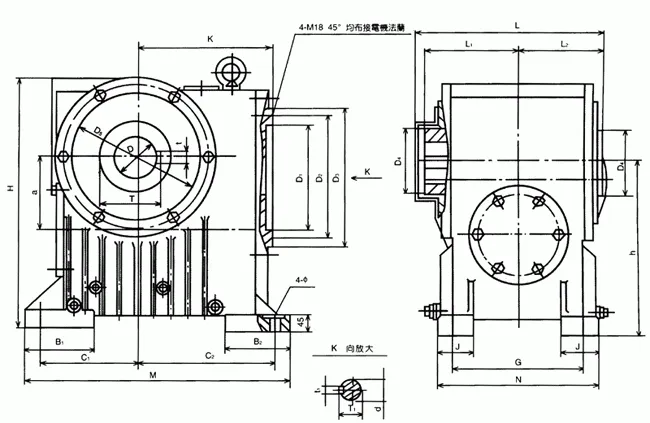

RD系列二次包络减速器外形及安装尺寸：
型号尺寸 | a | B1 | B2 | C1 | C2 | M | J | G | N | H | h | K | L | L1 |
-7.5 RD-11 -10 -12.5 | 125 | 115 | 190 | 175 | 255 | 480 | 68 | 230 | 280 | 495 | 300 | 243 | 340 | 150 |
RD-4 -240 | 180 | 162 | 150 | 225 | 325 | 620 | 85 | 300 | 375 | 612.5 | 420 | 318 | 453 | 220 |
RD-5.5 -200 -280 | 200 | 80 | 80 | 145 | 305 | 500 | 80 | 340 | 390 | 636 | 440 | 373 | 484 | 21 |
型号尺寸 | L2 | D1 | D2 | D3 | D4 | D5 | D | T | t | d | T1 | t1 | φ |
-7.5 RD-11 -10 -12.5 | 150 | φ280 | φ315 | / | φ125 | / | φ90 | 95.4 | 25 | φ32 | 34.8 | 10 | φ20 |
RD-4 12.5 -240 | 200 | φ260 | φ300 | φ340 | φ160 | φ300 | φ100 | 106.4 | 28 | φ28 | 31.3 | 8 | φ24 |
RD-5.5 -200 -280 | 210 | φ280 | φ315 | φ355 | φ160 | φ315 | φ100 | 106.4 | 28 | φ32 | 34.8 | 10 |
-
