| 品牌:鸿蝶阀门 | 型号:BD343H/Y、BD643H/Y、BD943H/Y | 结构形式:垂直板式 |
| 3C阀门类别:工业 | 订货号:DN50 | 加工定制:否 |
| 货号:88 | 材质:碳钢 | 连接形式:法兰 |
| 适用介质:空气 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:配件 | 用途:截止 | 类型(通道位置):二通式 |
| 口径:DN200 | 公称通径:DN200 | 安装尺寸:50 |
| 规格:dn200 |

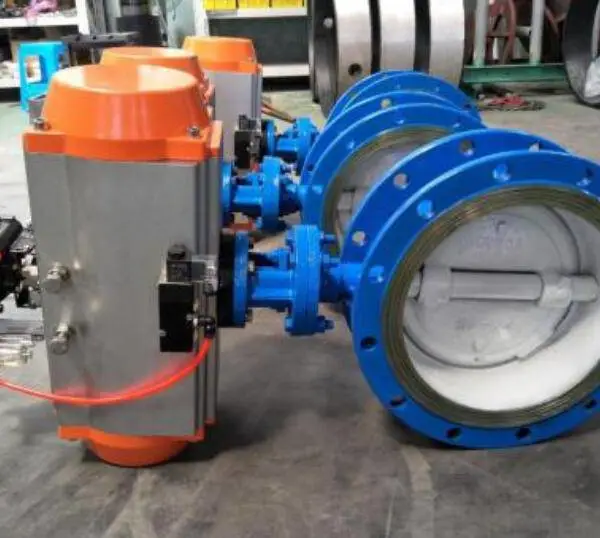

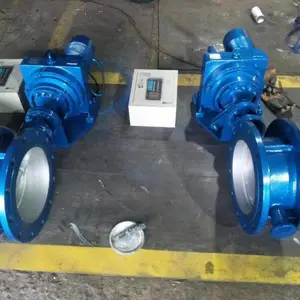

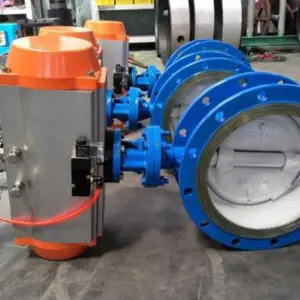

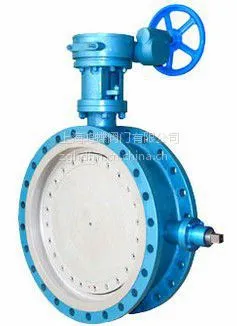

BD343H、BD343Y、BD343WC法兰式硬密封保温蝶阀也称夹套蝶阀,是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽或其它过热气体,以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格,主要用于石油、化工、冶金、制药等各类系统。
【执行标准】
设计规范: GB/T 12238 API609
法兰连接: GB/T 9113 API609 ASME B16.5 ***5752
试验与检验:GB/T 13927 API598
【性能参数】
| 保温蝶阀型号 | BD343H | BD643H | BD943H | |
| 适用介质 | 易凝固或结晶类介质等 | |||
| 材料 | 阀体 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | ||
| 蝶板 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | |||
| 阀杆 | 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel | |||
| 密封面 | SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel | |||
| 填料 | 柔性石墨 | |||
【外形尺寸】
| 公称通径 | 结构长度 | H | 外形尺寸(参考值) | ||||||||||
| DN | L | BD343 | DB643 | BD943 | |||||||||
| 毫米mm | 英寸inch | 短系列 | 长系列 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | |
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 |
| 200 | 8 | 152 | 230 | 200 | 760 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 |
| 250 | 10 | 165 | 250 | 243 | 830 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 |
| 300 | 12 | 178 | 270 | 250 | 895 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 |
| 350 | 14 | 190 | 290 | 280 | 950 | 450 | 560 | 1075 | 450 | 220 | 1140 | 300 | 315 |
| 400 | 16 | 216 | 310 | 305 | 1190 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 |
| 450 | 18 | 222 | 330 | 350 | 1255 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 |
| 500 | 20 | 229 | 350 | 380 | 1305 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 |
| 600 | 24 | 267 | 390 | 445 | 1340 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 |
| 700 | 28 | 292 | 430 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 |
| 800 | 32 | 318 | 470 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 |
| 900 | 36 | 330 | 510 | 580 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 |
| 1000 | 40 | 410 | 550 | 650 | 1960 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 |
| 1200 | 48 | 470 | 630 | 760 | 2250 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 |
| 1400 | 56 | 530 | 710 | 850 | 2435 | 1000 | 925 | - | - | - | 2886 | - | - |
| 1600 | 64 | 600 | 790 | 1030 | 2780 | 1000 | 925 | - | - | - | 3156 | - | - |
| 1800 | 72 | 670 | 870 | 1230 | 3020 | 1100 | 980 | - | - | - | 3421 | - | - |
| 2000 | 80 | 760 | 950 | 1350 | 3270 | 1100 | 980 | - | - | - | 3685 | - | - |
