电弧炉袋式除尘器冶炼时，炉料中碳氧化后产生的CO在金属容器中缓慢上浮，当气泡上浮到金属与渣层界面时，由于外界压力突然下降，致使气泡发生爆裂，气泡产生很大的加速度，随即带来金属与炉渣的极细微粒并散发至炉外，既烟尘气体的产生。电炉冶炼时电弧区的温度高大3000℃左右，吹氧区的温度可高大3700℃左右。使的在2450℃部分铁的氧化物蒸发为褐色烟并排放至炉外，另外废钢中杂质的蒸发，特别是使用回收的生活废钢和土渣时烟气中含尘量约为大于12公斤，由于冶炼钢种，原料及工艺的不同，电炉产生的烟气组成及烟气成分均不同，颗粒组成也不同。

电弧炉布袋除尘器烟气特点：由于各厂家操作工艺手法，及供电制度，加铁水，废钢的工艺顺序不同，炉前操作工吹氧手法和氧气的耗量等因素。至使烟尘排放量，烟气浓度，烟气温度在不规则的随时变化，所以在设计收尘系统工艺时必须考虑详细。

电弧炉吸尘罩设计：

1.电弧炉袋式除尘器冶炼时，炉料中碳氧化后产生的CO在金属容器中缓慢上浮，当气泡上浮到金属与渣层界面时，由于外界压力突然下降，致使气泡发生爆裂，气泡产生很大的加速度，随即带来金属与炉渣的极细微粒并散发至炉外，既烟尘气体的产生。电炉冶炼时电弧区的温度高大3000℃左右，吹氧区的温度可高大3700℃左右。使的在2450℃部分铁的氧化物蒸发为褐色烟并排放至炉外，另外废钢中杂质的蒸发，特别是使用回收的生活废钢和土渣时烟气中含尘量约为大于12公斤，由于冶炼钢种，原料及工艺的不同，电炉产生的烟气组成及烟气成分均不同，颗粒组成也不同。

电弧炉袋式除尘器烟气特点：由于各厂家操作工艺手法，及供电制度，加铁水，废钢的工艺顺序不同，炉前操作工吹氧手法和氧气的耗量等因素。至使烟尘排放量，烟气浓度，烟气温度在不规则的随时变化，所以在设计收尘系统工艺时必须考虑详细。

电弧炉吸尘罩设计：

1.电弧炉除尘系统的吸尘罩采用屋顶吸尘方式，将屋顶罩设计成多腔吸烟区域，分为主烟气收集区，扩散烟气收集区。并根据烟气流向及分布***捕集电炉烟气，实现用最小的烟气吸风量获取较高的捕集烟气能力，并使得炼钢电炉烟气在吸入罩体前与适量的冷空气充分混合，烟气温度均匀冷却，烟气捕集率≥95%。

2.根据电炉烟气的特点，罩体设计成双层结构形成主、副吸口，使其更适宜气体流动的顺畅，防止涡流的发生，大大提高了对电炉烟气的捕集。

的吸尘罩采用屋顶吸尘方式，将屋顶罩设计成多腔吸烟区域，分为主烟气收集区，扩散烟气收集区。并根据烟气流向及分布***捕集电炉烟气，实现用最小的烟气吸风量获取较高的捕集烟气能力，并使得炼钢电炉烟气在吸入罩体前与适量的冷空气充分混合，烟气温度均匀冷却，烟气捕集率≥95%。

2.根据电炉烟气的特点，罩体设计成双层结构形成主、副吸口，使其更适宜气体流动的顺畅，防止涡流的发生，大大提高了对电炉烟气的捕集。

导流板的设置，在标高5米平台以上18米行车轨道以下中间区域，炉体的前后两侧，在不影响工艺人员的正常操作和维修的基础前提下设置导流墙体，防止外部横向气流对电烟柱的影响，使烟气主流体沿自然走向进入屋顶罩的主吸口，在风机的牵引作用下完成烟气的收集。

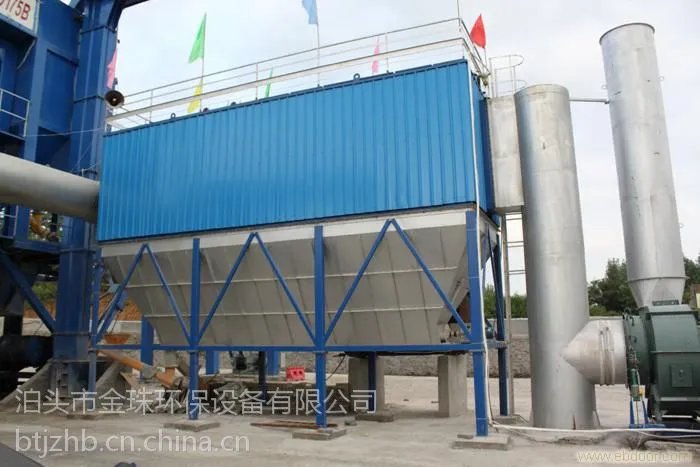

本体和灰斗

13.1除尘器设有脉冲阀防雨棚、排水设施、检修扶梯平台，灰斗和卸灰阀门的连接法兰上檐设计有突出部分，避免了雨水的下衍损坏密封材料。

各项设施的设计采用人性化理念，保护除尘器顶部装置、方便人员检修、使用和管理。

13.2除尘器检修门采用密封结构，重量、大小适合人工开启。所有孔、门制作装配结束后，进行密封试验，确保无变形、无泄漏。

13.3除尘器的灰斗能承受长期的温度、湿度变化和振动，并考虑防腐性能。 13.4除尘器灰斗设检修门，所有检修门、人孔采用快开式，开启灵活，密封严密。

为避免烟气短路带灰，灰斗斜侧壁与小平方向的交角不小于60°，以***灰的自由流动。

13.5每一灰斗均能承受附加荷载1200kg并按含尘量满足8h满负荷运行所需储存量设计容量。

13.6灰斗及排灰口的设计***灰能自由流动并排出灰斗。

十二、设备制造工艺

由于本设备体积较大，整个除尘器将由我方尽可能组装成适合于运输的组合件。

除尘器壳体密封、防雨，壳体设计尽量避免出现死角或灰尘积聚区。所有受热部件充分考虑到热膨胀，并做必要的补偿。

除尘器箱体成形后光滑平整，无明显凹凸不平现象，内部筋板布置合理，***箱体强度和刚性。除尘器本体设计密封、坚固，连接件的尺寸配合公差达到***公差和配合中规定的10级精度。

除尘器壁板制作要求平整，不得扭曲，对角线误差＜5mm，运输中部件变形者需校正。

除尘器的所有连续焊缝平直，无虚焊、假焊等焊接缺陷并采用自动焊进行焊接，焊缝高度满足设计要求，并进行煤油渗漏试验。箱体和灰斗间采用手工连续焊接，***焊接的强度和密封性符合相应行业标准。焊接后的焊缝应进行清理焊渣和飞溅物，不允许有明显的焊渣、飞溅物和锈末清除就涂刷底漆。关键部位用手提砂轮机修磨焊缝和飞溅物。

机组的整理满足以下要求：

所有锐边及构件加工圆滑以防止造成人员伤害。

金属表面的清理和整理符合标准工艺。

售后服务措施

（1）我公司***严格按照合同有关条款合理安排设计、生产，***设备保质、保量、如期交货，并对所提供的设备质量负责。生产期间欢迎需方派员到我司进行设备监造，并***按需方人员要求免费提供检验所需的技术资料、图纸、工具器材等，需方人员有权提出意见，我方将充分考虑并采取必要措施，以***产品质量。

（2）及时向需方提供各种技术资料，必要时派人员到现场与需方共同做好设备安装的前期准备工作。

（3）对非卖方责任造成的设备损坏，本公司将优先及时提供配件和修理。

（4）对需方选购的与本合同设备有关的配套设备，本公司提供技术配合，并不由此而发生任何费用。

（5）在设备质保期间，任何由于设备本身缺陷而引起的质量问题由本公司负责免费维修。

（6）本公司长期成本价提供备品备件。

（7）接到买方反映的质量问题信息后，在24小时之内作出答复或派出服务人员尽快达到现场解决，做到用户对质量不满意，服务不停止。

（8）长期提供技术指导、咨询。

（9）公司对设备实行终身跟踪服务。
