| 产品特性：地磁传感器 | 品牌：PNI sensor | 型号：RM3100 |
| 传感器类型：RM3100 | 功能类型：RM3100 | 感应范围：RM3100 |
| 工作点(BOP)：RM3100 | 释放点(BRP)：RM3100 | 系列：RM3100 |
| 输出类型：RM3100 | 电源电压：3V | 电源电流：RM3100 |
| 安装类型：RM3100 | 封装/外壳：RM3100 | 工作温度：85℃ |
| 最小包装数：RM3100 | 应用领域：测量仪器 | 是否跨境货源：否 |
RM3100停车位自动收费系统PNI13156磁感应地磁传感器13104

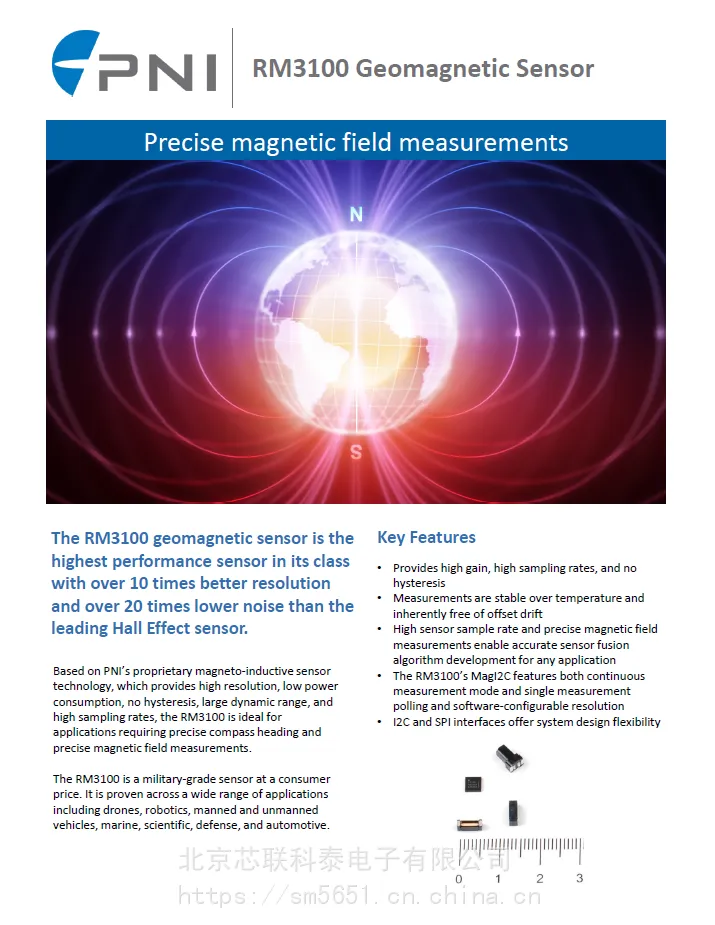

磁头传感器 - 地磁传感器套件 - RM3100 和 RM2100
地磁传感器套件，可消除磁场测量的模糊，从而轻松准确地读取磁读数
这些微型传感器采用 PNI 传感器公司***磁感应技术，具有极低的噪声，可提供高性能分辨率和可重复性，同时提供高增益和高采样率，而且重要的是，无需滞后。这些标题传感器在每次测量前也不需要任何温度校准或电流"设置和重置"脉冲。
| 将霍尔效应和 PNI 磁感传感器的磁场读数与右侧图形中的比喻"理想"传感器进行比较。在计算相关标题数据时，传感器在 2.4μT 级磁场的固定位置旋转。虽然霍尔效应传感器由于传感器噪音无法保持稳定的读数，但 PNI 传感器仍保持准确和一致的读数 - 无模糊！ |
型号：RM3100
.类型：套件
.测量范围：±800uT
.分辩率：26nT
.线性度：0.50%
.供电电源：3V
.工作电流：50mA
.工作温度：-40~+85℃
.通信接口：SPI、I2C
.尺寸：N/A
.供电电源：3VDC
RM3100(PNI磁传感器组件)
RM3100磁传感器套件是由2个XY轴磁传感器Sen-XY-f(13104)，1个Z轴磁传感器Sen-Z-f(13101)和1个ASIC控制器MagI2C(13156)组成。
SENtral（9轴运动传感器数据融合芯片）
TRAX（AHRS姿态检测系统TRAX模块）
TargetPoint(美国PNI三轴电子罗盘TargetPoint DMC系列模块）
SpaceScout（9轴姿态检测传感器）
SeaTRAX（PNI三轴电子罗盘SeaTRAX系列）
V2XE（PNI低功耗2轴罗盘模块）
Prime(PNI三轴电子倾角补偿电子罗盘)
TCM-XB(PNI TCM系列电子罗盘)pn12810
SENtral M&M(9轴姿态检测模块)
RM3100磁传感器套件是由2个X/Y轴磁传感器Sen-XY-f(13104)，1个Z轴磁传感器Sen-Z-f(13101)和1个ASIC控制器MagI2C(13156)组成。10倍于霍尔传感器的分辨率和低于20倍的噪音，使得RM3100成为了同类产品中性能的磁传感器，***了航向和方位测量的***性。基于***磁感技术的PNI传感器不仅具备***噪音下的高分辨率和重复性数据输出，而且采样***、无磁滞现象，也不需要进行温度校准。
地磁传感器用于测量地球磁场，以提供的参考和标题。但一个很大的挑战是磁场的变化，这些磁场会暂时扭曲标题信息，例如家具中的金属零件、过往的汽车或附近的移动电话和计算机。补偿这些和其他瞬态磁异常需要地磁传感器能够***区分传感器噪声（模糊）和磁场真实变化。PNI 的地磁传感器在减少模糊以建立真实磁场的能力方面处于***，其性能优于其他磁传感器数量级。
| 参数 | ***的霍尔效应传感器 | PNI 传感器的磁感应传感器 |
| 灵敏度 （nT） | 300 nT | 13 nT |
| 噪音 （nT） | 500 nT | 15 nT |
| 当前使用情况 = 8 Hz，3 轴 | 280 μA | 70 μA |
此外，PNI 的地磁传感器设计简单，峰值电流要求明显低于霍尔效应传感器。毫不奇怪，这项***技术已经在整个应用中得到验证，包括运动跟踪、指南针、游戏、电视和顶盒控制器以及磁场测量。

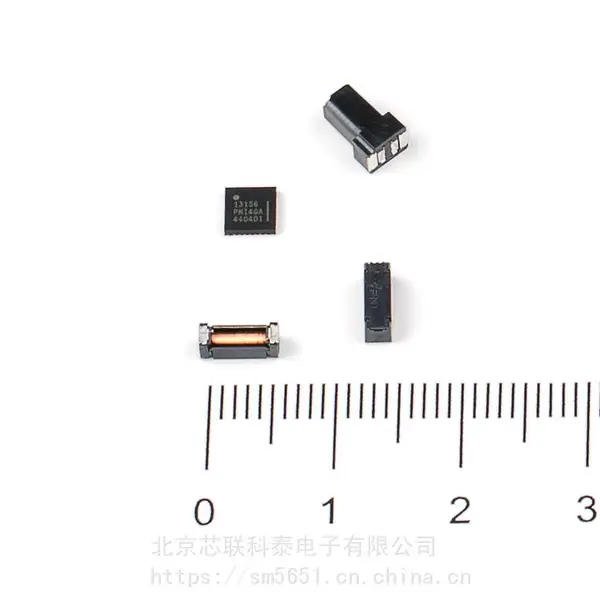

PNI 提供地磁传感器套件，由三个传感器线圈组成 - 两个 Sen - XY13104 传感器和一个 Sen-Z 13101传感器 - 外加 PNI *** ASIC13156 传感器之一。
RM3100通过新的和改进的 ASIC、MagI2C13156 提供了更高的性能，并提供 SPI 和 I2C 接口，便于在各种系统中集成。
RM3000仍可供当前客户使用，并提供与 3D MagIC ASIC 的 SPI 接口。

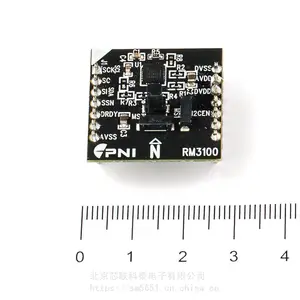

RM3000 评估板将RM3100 与外设组件集成在单个 PCB 上。它是评估和原型设计应用的理想选择。

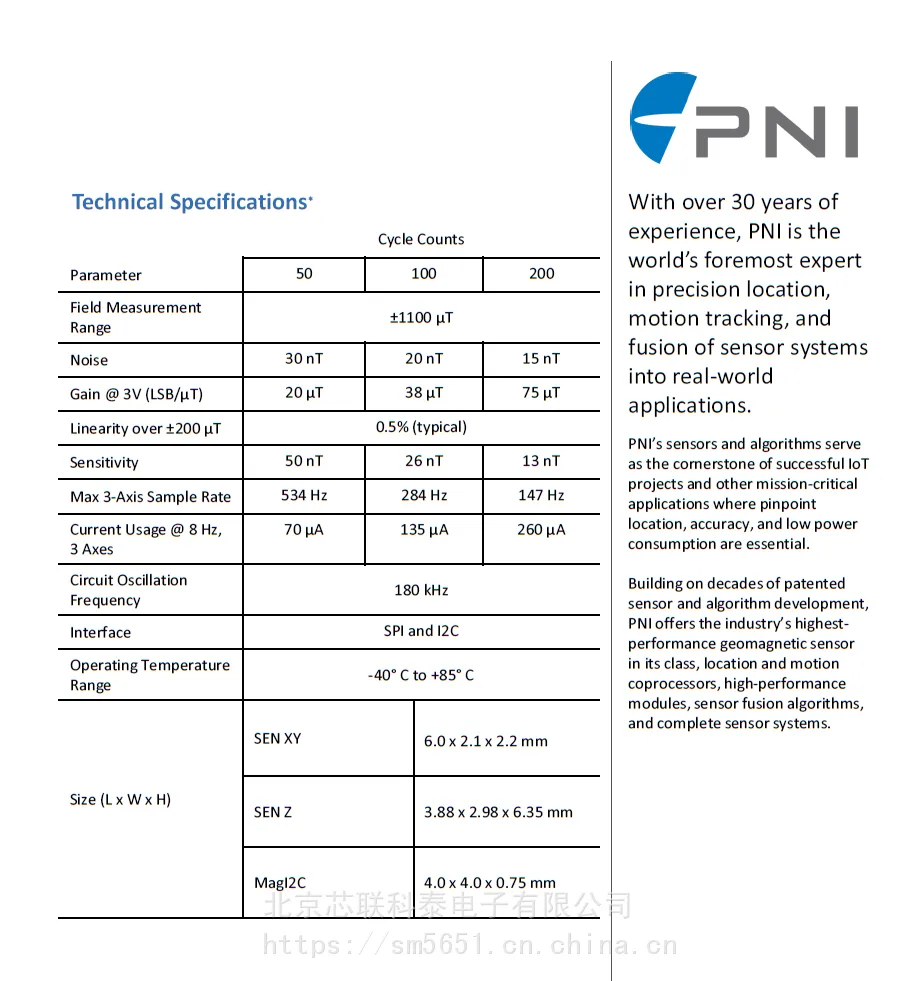

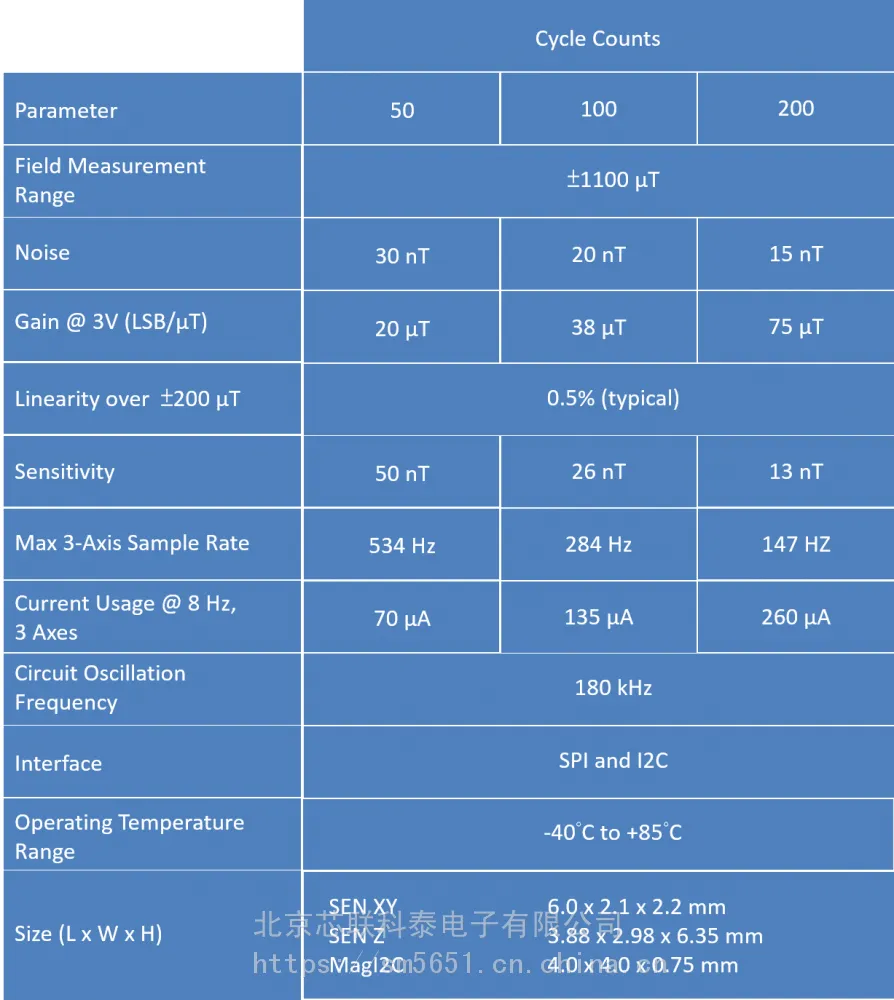

产品规格
| 线性超过 ± 200 μT（典型值） | 0.6 % |
| 3 轴采样率 | 550 赫兹 |
| 接口 | 斯皮和 I2C |
| 尺寸 | MagI2C ASIC 4.0 x 4.0 x 0.75 mm 3DMagic ASIC 5.0 x 5.0 x 0.9 mm 森 XY 6.0 x 2.1 x 2.2 毫米 SEN Z 3.0 x 3.0 x 5.75 毫米 |
