管道破碎机 能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

南京中德环保设备制造有限公司

 地址：南京市六合区金牛湖街道新光社区双桥路115号

 联系人：徐敏（经理）18913960189 ，02557530868

 传真：025-57530868

 邮箱：njxm668@163.com

 Q  Q: 1215040622

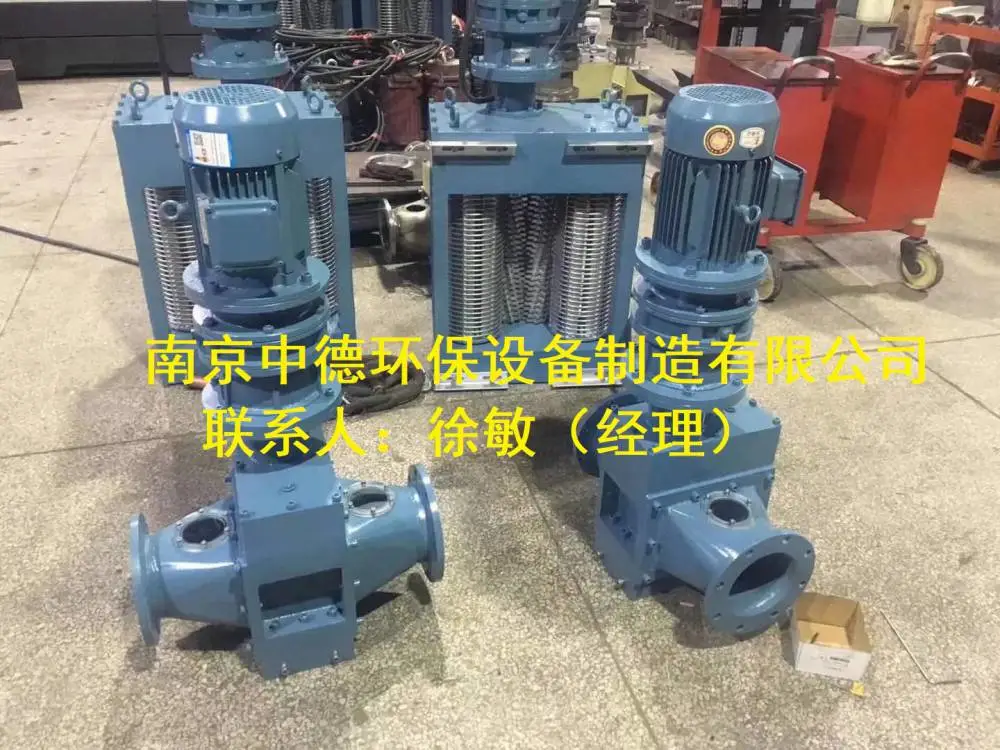

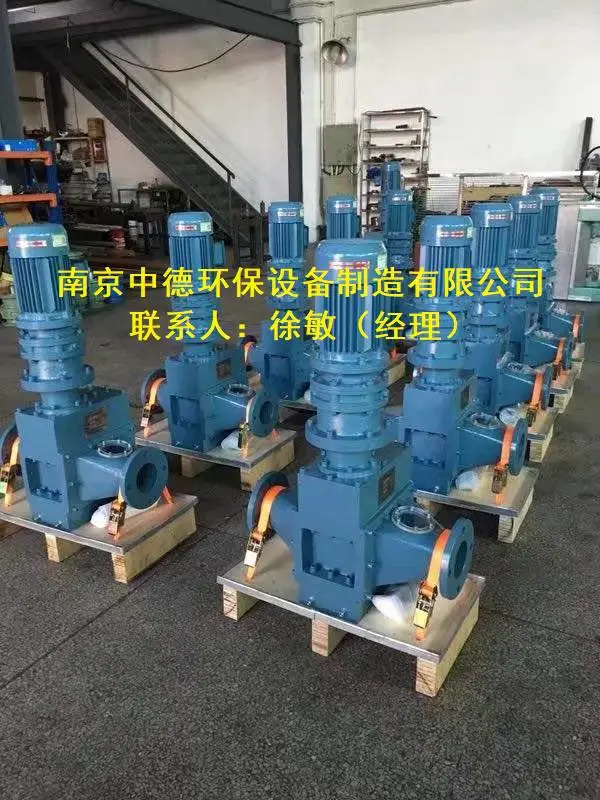

管道粉碎机适用于绝大多数直排设备或管道应用场合，不需对管道或渠道系统进行改造。管道粉碎机为管道法兰式安装，将管道输送介质中的固体物质。悬浮物以及细长纤维等粉碎为小颗粒。管道粉碎机 在污水处理中主要应用于污泥消化池，减少了污泥消化循环的污泥量，加快消化速度，减少了污泥循环时间。管道粉碎机属于小型格栅除污机，在工程中使用方便快捷，省工省料。

使用不同的齿轮配置进行模块化设计，以满足用户特殊应用场合的要求。

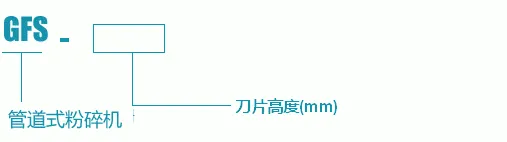

GFS100

GFS125

GFS150

GFS200

GFS250

GFS300

GFS350

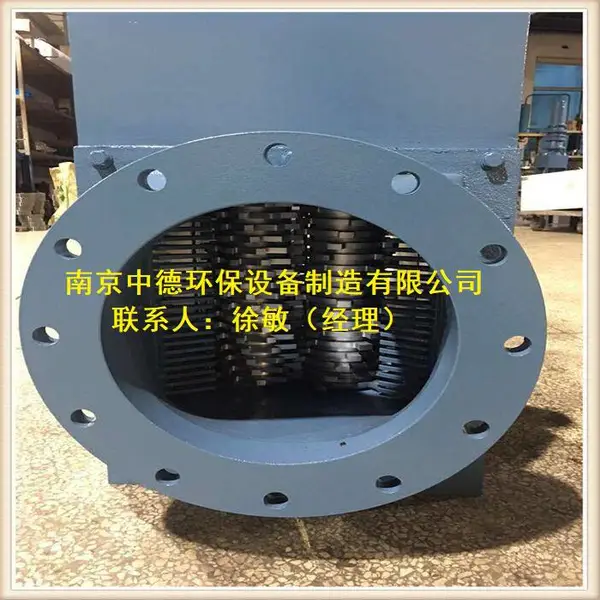

1、独特双轴设计，相互独立切割刀片和垫片安装在两平行的旋转轴上，交替重叠，实现螺旋切割，切割效果优异。刀片和垫片采作合金钢，表现均匀，强度高，高效粉碎。

2、刀片独特设计，能粉碎硬性和柔性物质。在电机减速机带动下耦合转动，产生强大挤压力和剪刀力，从而将管道中的硬质固体、柔形物质粉碎。低速操作扭矩大，效果好。

3、采用机械密封和骨架油封组合密封装置，无需对密封冲洗、调整，使用维修方便。

4、不同进水量，管道式粉碎机水头损失小，流通效佳，水流流畅。

5、当发生堵塞卡住，控制柜会向粉碎机发出指令，刀片自动反转，把障碍物退出重新粉碎，实现了智能化管理，满足无人值守要求。

6、使用不同齿轮配置模块化设计，满足用户特殊应用要求。

1、管道粉碎机适用于绝大多数直排设备或管道应用场合，不需对管道或渠道系统进行改造；

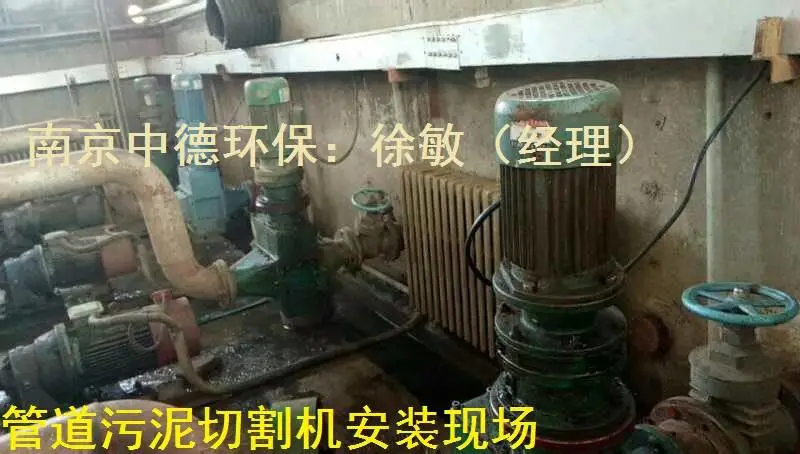

2、安装于泵站、污水处理厂进口；

3、本机能粉碎的物品有：纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

产品特点
1在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。
2破碎性能优良，具有过载保护功能，运行***，可自动控制。如果破碎机在破碎污水中固体物时产生过载，就会产生过载电流，电控系统会自动动作，破碎机会立刻出现瞬间反转，将固体物排出，恢复正常工作。万一40秒内出现3次以上过载，破碎机就会自动停机报警。
3背耙式捞污方式，避免栅缝被堵塞。
安装及维修保养简单。

结构及工作过程

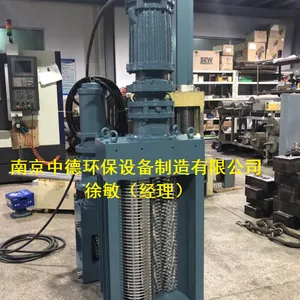

格栅破碎机主要由圆形格栅、立式破碎机、电控箱等构成。立式破碎机主要由驱动部件、主动轴、从动轴、铣刀、机械密封、壳体等构成。在驱动部件带动下，圆形格栅的齿耙作圆周运动，将被圆形栅条截留的水中杂物，送至破碎机，而水从格栅中流过。破碎机驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。

结构特点：
1格栅破碎机减速机及电动机采用***的密封结构，既***出现突发水位事故而淹没电动机时格栅破碎机仍能正常工作，又使得格栅破碎机电动机在干式状况下（水上）运行时正常工作，同时使得格栅破碎机结构紧凑，安装维护更为方便。
2立式破碎机主动轴和从动轴转速不一，以便铣刀间夹渣的自清。
3立式破碎机所用铣刀呈左螺旋状和右螺旋状，装入主动轴和从动轴后再按左螺旋状和右螺旋状布置，以减少破碎力，提高破碎机传动平稳性。
立式破碎机轴承部采用机械密封，以保护立式破碎机轴承正常工作。
2独立的切割刀片和垫片
1切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理至最小45-50HRC。
2切割刀片、垫片和轴之间水平间隙不超过0.65mm，确保切割刀片正常驱动，减少磨损，并增加垫片的压力。
3为***颗粒大小，轮齿高度不应超过齿根直径的13 毫米。齿轮相叠处应不小于1.6mm和大于6mm，以达效率和最小摩擦损失。
4瞬间高峰负荷时，切割刀片齿尖的最小压力为8,737 N/kW。

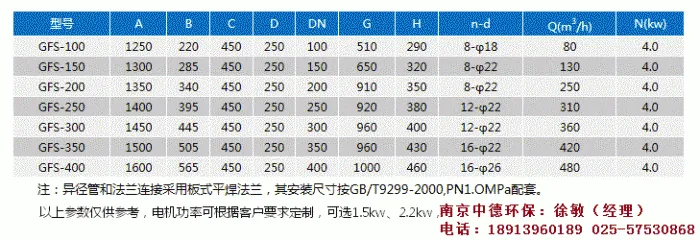

主要技术参数及外形尺寸，见下表:

表1 水路立式（L）破碎机主要技术参数

注：1．污水中的渣滓浓度为30ppm；

    2．处理量为流入水位在破碎机开口上限，流出水位在破碎机开口下***的处理量。

表2 水路管式（G）破碎机主要技术参数

注：管式安装的处理量为水头差为1000mmAq，污泥浓度为3％时的处理量

    表3 陆路卧式（W）破碎机主要技术参数

1、注明电气控制类型，常规为手动控制及室内型，其它类型须注明，如带PLC接口，及户外型等。
2、订货时请用户提供使用环境卫生，过水量、工作水位高度。
3、用户须注明铣刀类型，无注明采用不锈钢常规类型铣刀。
4、立式安装时当水渠水位偏深(≥B＋F)时，用户应注明，以配相关电机。
5、管式法兰采用国标PN=1.0Mpa压力，如有变化请注明。
