玻璃表面应力仪FSM-6000LE测试原理

一、测试基础:

FSM-6000LE玻璃表面应力仪是用于测量化学强化和物理强化玻璃的表面应力。机器利用专用光源(LED灯)产生平面偏振光,让通过让光沿着玻璃表面传播，根据光弹性测试法计算出其表面的应力以及应力层深度。

二、测试法原理:

平面偏振光透过受有外力作用的双折射棱镜时，分解成两束相互垂直的偏振光，分别在两个主平面上振动，且传播速度不等，其结果从双折射棱镜上每一点透出的振动方向相互垂直的两个光波间产生光程差。如果再使它通过偏振镜，则产生光的干涉现象，得到等倾线和等差线两种干涉条纹。东仪精工由等倾线可以求得主应力方向，由等差线可以求得主应力差σ₁-σ₂，再配合其他方法则可以求解出双折射棱镜上一点的主应力σ₁和σ₂。根据双折射棱镜相似理论可以由双折射棱镜应力换算求得真实零件上的应力。

附:测试原理图

三、测试用试剂:

本测试装置用折射率为1.64的折射液体.

四、测试装置:

应力测试仪主机由:由光源、准直透镜、起偏振镜、1/4波片、加载架、1/4波片、检偏振镜、视场透镜、高分辨率工业相机等部件组成。本机带有电脑，能够减少测量者的误差也更便于测量数据的管理。

五、测试装置图示:

六、测试装置功能及说明:

1.  LED光源

2.  起偏振镜

3.  1/4波片

4.  双折射棱镜

5.  测试试样

6.  1/4波片

7.  起偏振镜

8.  成像透镜系统

9.  高分辨率工业相机(CCD)

七、外观尺寸图:

1.LED光源及组件.    2.光源升降架.   3.双折射棱镜.    4.棱镜固定框架.  5.废液收集盒.   6.废液收集盒固定板.  7.废液收集瓶(环保,可拆卸). 8.镜筒支撑固定块.  9.镜筒连接杆.  10.滤光盒.   11.成像镜筒.  12.工业相机.   13. 光源升降调节手轮.  14.镜筒角度调节固定座.  15.镜筒角度调节杆.   16.主机底板.  17.主机盖板.  18.调水平脚垫.  19.主机箱体.

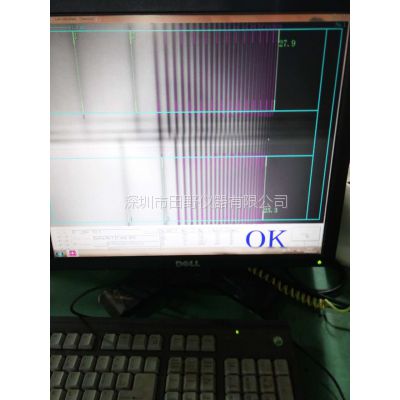

八、测试软件界面:

九、测试装置优点：

1.具有其他型号没有的的测量方法(折射计光弹性分析原理)。

2.自动测量，因测试者造成的个人差小。

3.能够用电脑保存数据，便于品质管理。

4.测试条件不佳的试料可以进行手动测量。

5.使用LED光源，使用寿命长，达到10,000小时。

6.使用了玻璃校准片因此可将机器误差控制到最小。

十、实物图片：
