PVC3001密闭真空系统的泄漏检测0.001Torr传感器

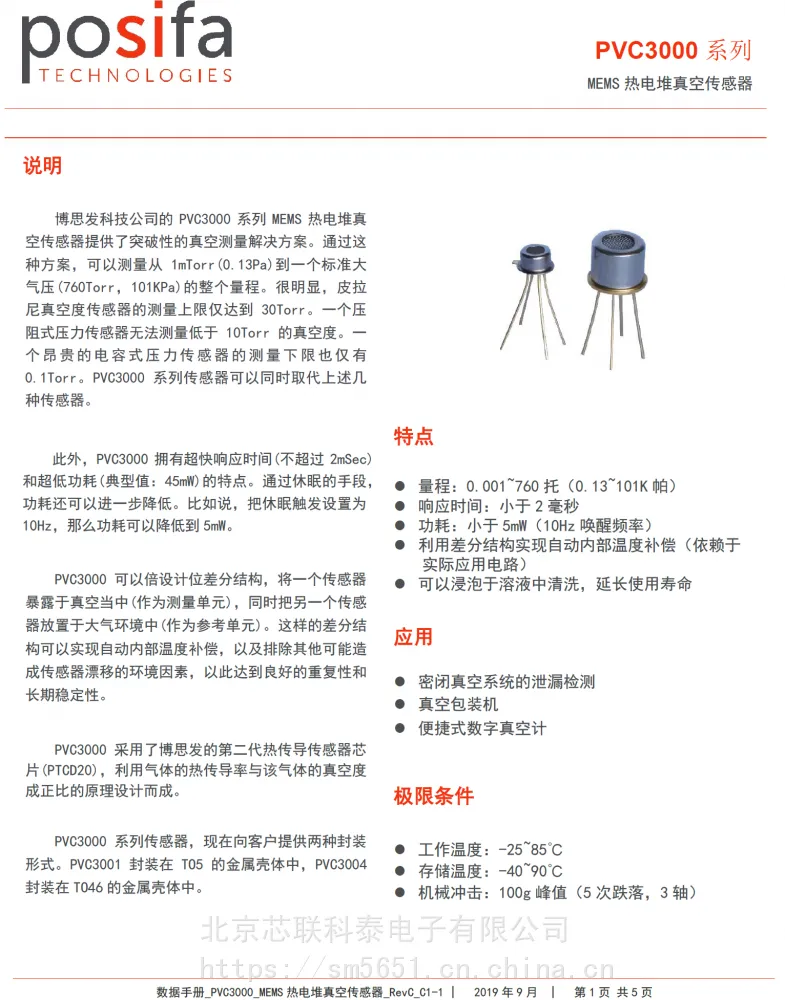

MEMS热电堆真空传感器

说明

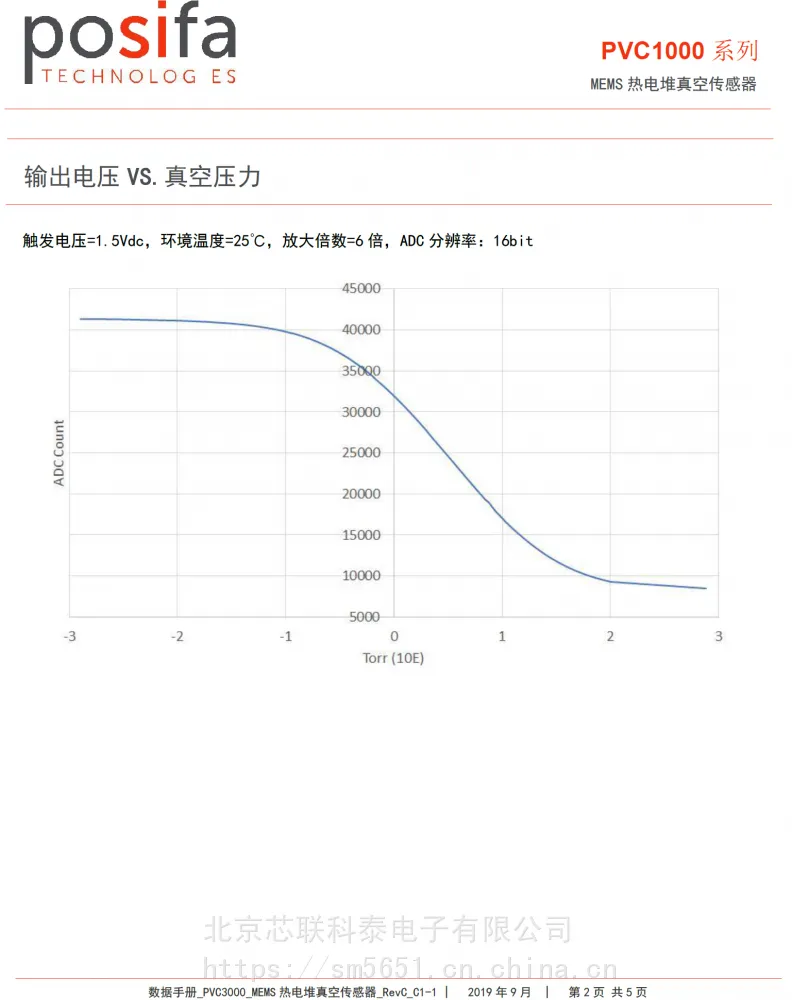

 Posifa公司的PVC3000系列MEMS热电堆真空传感器提供了突破性的真空测量解决方案。通过这种方案，可以测量从1mTorr(0.13Pa)到一个标准大气压(760Torr，101KPa)的整个量程。很明显，皮拉尼真空度传感器的测量上限仅达到30Torr。一个压阻式压力传感器无法测量低于10Torr的真空度。一个昂贵的电容式压力传感器的测量下限也仅有0.1Torr。PVC3000系列传感器可以同时取代上述几种传感器。

 此外，PVC3000拥有超快响应时间(不超过2mSec)和超低功耗(典型值：45mW)的特点。通过休眠的手段，功耗还可以进一步降低。比如说，把休眠触发设置为10Hz，那么功耗可以降低到5mW。

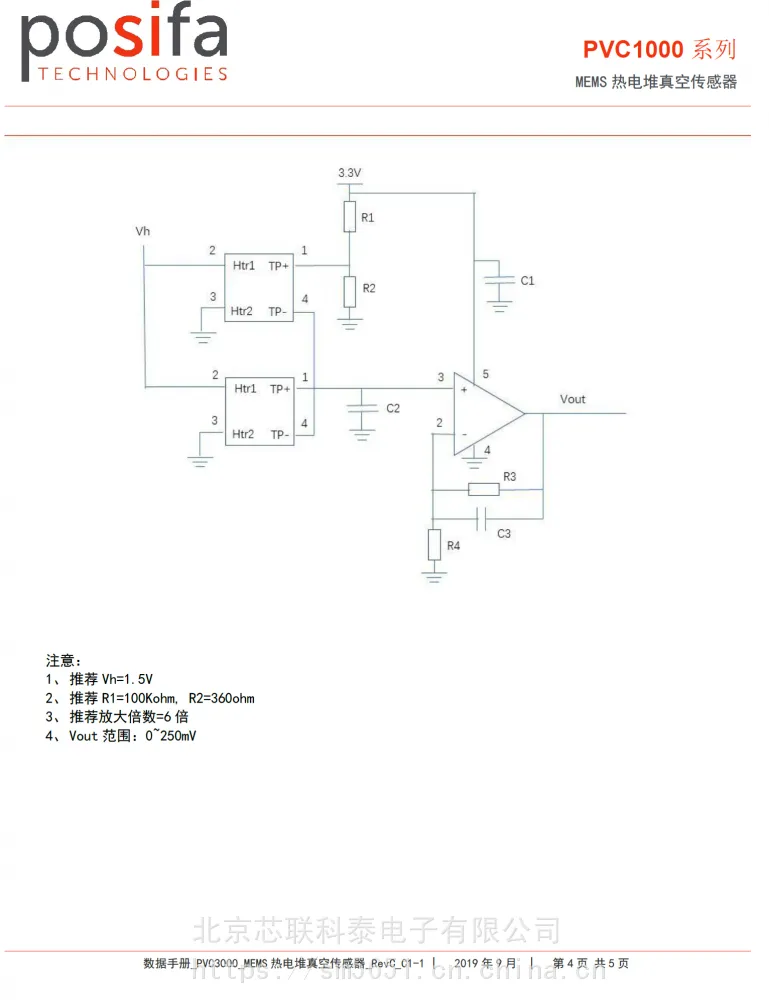

 PVC3000可以倍设计位差分结构，将一个传感器暴露于真空当中(作为测量单元)，同时把另一个传感器放置于大气环境中(作为参考单元)。这样的差分结构可以实现自动内部温度补偿，以及排除其他可能造成传感器漂移的环境因素，以此达到良好的重复性和长期稳定性。

 PVC3000采用了博思发的***代热传导传感器芯片(PTCD20)，利用气体的热传导率与该气体的真空度成正比的原理设计而成。

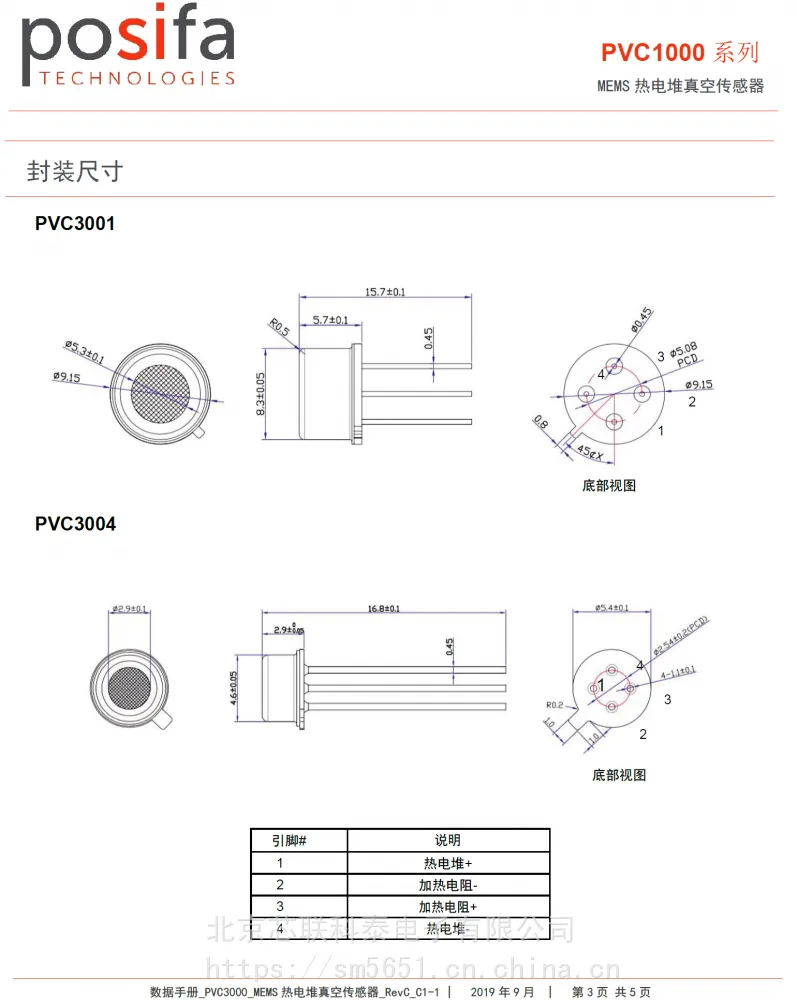

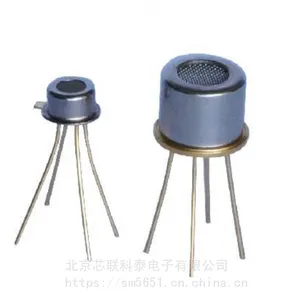

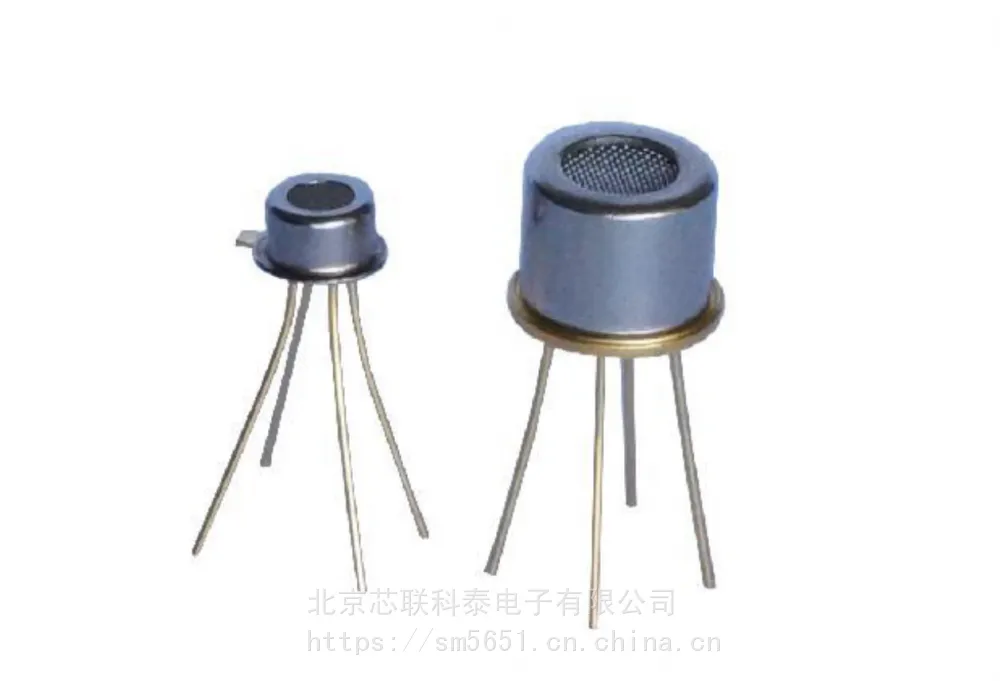

 PVC3000系列传感器，现在向客户提供两种封装形式。PVC3001封装在TO5的金属壳体中，PVC3004封装在TO46的金属壳体中。

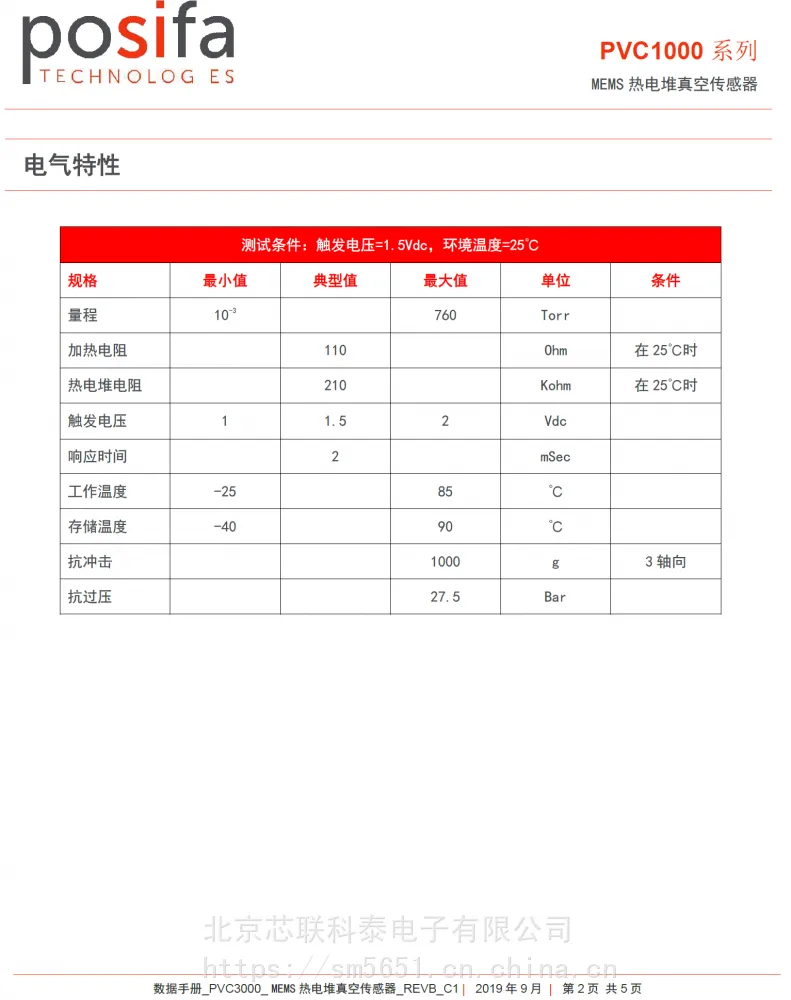

特点

量程：0.001~760托（0.13~101K帕）

响应时间：小于2毫秒

功耗：小于5mW（10Hz唤醒频率）

利用差分结构实现自动内部温度补偿（依赖于实际应用电路）

可以浸泡于溶液中清洗，延长使用寿命

极限条件

工作温度：-25~85℃

存储温度：-40~90℃

机械冲击：100g峰值（5次跌落，3轴）

应用

密闭真空系统的泄漏检测

真空包装机

便捷式数字真空计

产品编号 规格

PVC3001 TO5  金属封装

PVC3004 TO46 金属封装
