目   录

概 述 3

***章．设备组成结构 4

***章、试验台试验机构介绍 6

一、试验台组成及功能： 6

二、安装平台 6

三、车门耐久试验台 7

四、前盖耐久试验台 9

五、后盖耐久试验台 11

第三章、计算机控制部分 13

第四章、气路系统 14

第五章、软件部分 15

一、软件功能介绍 15

***节 界面 15

***节 功能介绍 19

二、 软件使用方法 19

***节 添加新的产品型号 20

***节 撰写运动步骤 21

第三节 工作控制 23

第四节 数据查询及打印报告 26

第五节 文件结构 27

第六章、试验台技术指标 28

一、机械性能 28

二、电性能 28

三、使用条件 28

第七章、主要元器件配置表........................................................................ .....................  29

第八章、客户需要提供的资料...........................................................................................30

 概 述

四门两盖耐久试验台主要用于在常温环境下对轿车、SUV及MPV车型进行侧门、前盖、后盖相关的车身、门铰链、门等总成的综合性能及耐久试验。通过试验，检查汽车侧门和前、后盖等部件的机构及紧固件的功能质量、缝隙大小等。锁

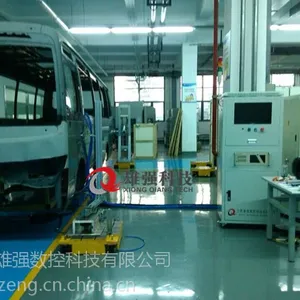

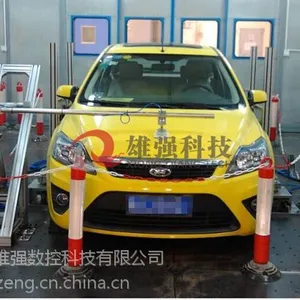

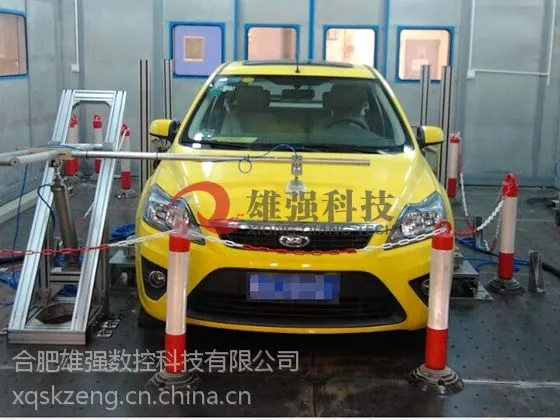

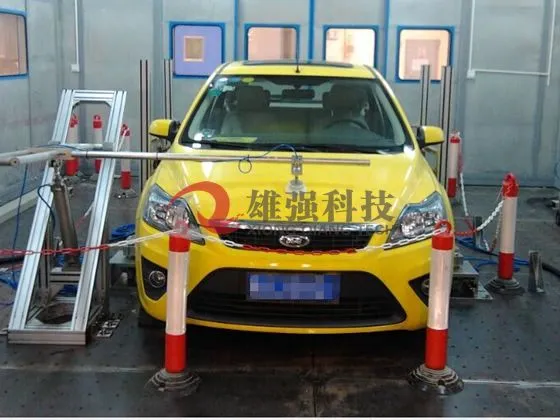

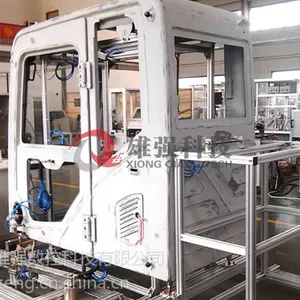

白车身、实车（乘用车）安装试验台架，设计科学方便，可以选择把车直接开到或吊装到安装试验台架上，检测机构也可安装在实车（乘用车）车身的状况下进行性能及耐久试验检测。

本试验台也可用于相关实车门电动玻璃升降系统（包含玻璃升降器、车门钣金件、内饰、玻璃密封条和玻璃）耐久性试验。试验设备既可在常温下进行，也可在常温下进行。在耐久试验过程中，可实时检测电机电流、运行速度等试验数据（扩展功能）。

试验台驱动机构采用模块化设计，具有如下优点：

1.每套驱动系统均完全独立，各驱动系统可以实现不同的组合，满足不同的试验需要。如做车门试验时可以对4个车门任意组合进行耐久试验，或者一辆车做四侧门的耐久试验，另一辆车做前后盖的耐久试验；因试验台由车门耐久试验台、前盖耐久试验台和后盖耐久试验台等三个模块组成。

2.当试验不需要全部模块同时动作时，可以把不需要的模块移走，节省试验空间和***试验场所的整洁度。

3.因各模块完全独立，调整方便快捷，降低了试验人员的操作强度，方便试验进行。

耐久试验项目包括：

◇ 前后左右侧门的外开手柄解锁、内开手柄解锁、开启、关闭。

◇ 后盖的解主锁、解互锁、打开、关闭（分两段）；

◇ 后盖的解锁(电子解锁或模拟手动解锁)、打开、关闭；

◇ 门铰链耐久性试验

◇ 电动升降器的耐久性试验（检测电动玻璃升降器的机械寿命、工作电流和堵转电流、上升、下降速度；）

依据标准
