GB/T 1411-2002标准，全称为《干固体绝缘材料 耐高电压、小电流电弧放电的试验》，是我国针对固体绝缘材料耐电弧性能检测的***技术规范。该标准等同采用国际电工委员会标准IEC 61621:1997，标志着我国绝缘材料测试技术与***的全面接轨，为我国电机、电器、家用电器以及电力设备等行业中绝缘材料的质量控制与性能评定提供了科学、统一的依据。

该标准的前身为GB/T 1411-1978《固体电工绝缘材料高压小电流间歇耐电弧试验方法》，2002年的修订在多个关键技术参数上进行了重要更新。主要技术差异包括：将电弧程序***阶段由原先的“1/4通、7/4断”修改为“1/8通、7/8断”，以更***地模拟严酷工况；电极尺寸由直径2.5mm修改为2.4mm±0.05mm，电极重量调整为0.5N±0.05N；电极间距由6.0mm±0.1mm调整为6.35mm±0.1mm；此外，在试验次数与结果处理上，由原先的10次试验取平均值改为至少进行5次试验，报告中值、最小值和值，这更能反映数据的统计分布特性，提升了评估的科学性。

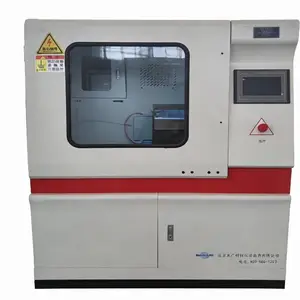

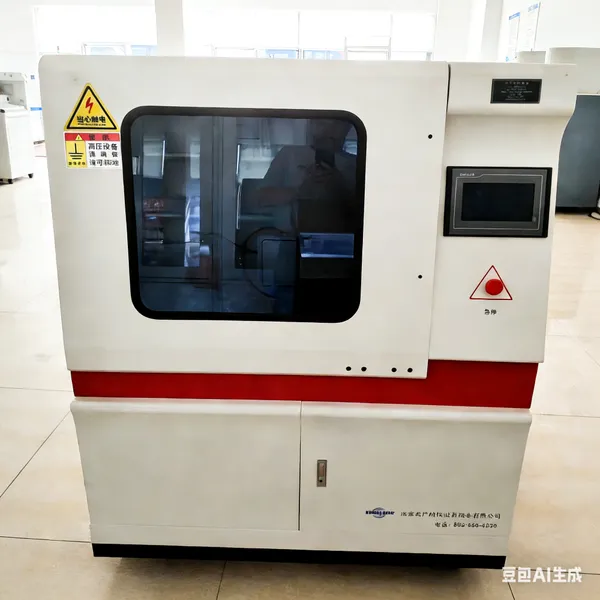

GB/T1411-2002耐电弧测试仪装置的核心技术要求

为了准确执行GB/T 1411-2002标准，专用的耐电弧测试仪装置是***的核心设备。该装置必须严格遵循标准规定，确保试验条件的***性和重复性。其技术要求涵盖电气系统、机械结构和安全防护等多个方面。

一、电气系统规格

高压发生与调节系统?：装置的核心是能够输出高达20kV交流电压的高压发生器。输出电压必须在0至20kV范围内连续可调，控制误差需优于2%，以满足不同试验阶段对电压稳定性的苛刻要求。电源输入通常为交流220V，电器容量约为2kVA。

试验回路与电流控制?：设备需配备可变比自耦变压器、精密电压表和有效值毫安表（准确度±5%）等，以***设定和监控回路参数。电弧电流应按标准程序在10mA、20mA、30mA、40mA几个等级间准确切换和控制，电流控制精度应优于±10%，测试精度优于±1.5%。为实现间歇性电弧，设备需内置由电机或电子仪器驱动的高精度断续器，其通断时间控制误差需小于5毫秒。

回路保护与校准?：试验回路中需包含用于抑制寄生高频的空芯电感器（电感值1.2 H~1.5 H）和抑制电阻器（15 kΩ±1.5 kΩ），确保电弧形态稳定。设备需具备开路电压校准和次级电流调节功能，确保12.5kV开路电压的准确性。

二、GB/T1411-2002耐电弧测试仪装置机械结构与电极系统

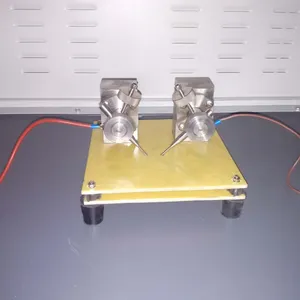

电极装置?：这是直接作用于试样的关键部件。标准规定采用直径2.4mm±0.05mm的钨棒制成电极，电极***研磨成30°±1°的平椭圆面。两电极安装于同一垂直平面内，与水平方向各倾斜35°±1°（即两电极轴夹角为110°±2°），椭圆***短轴水平。电极间距必须***调节并固定在6.35mm±0.1mm。

电极压力与定位?：每个电极应以0.5N±0.05N的力无约束地静置于试样表面。电极装置需***每次试验时试样上表面处于同一高度，确保试验条件的一致性。试验过程中，除排放烟雾或气体产物外，不应对试样进行抽风。

试验箱体?：为防止空气流动对电弧造成干扰，试验需在不通风的密闭箱内进行，其尺寸通常不小于300mm×150mm×100mm。

三、试验过程自动化与安全防护

现代高性能的耐电弧测试仪已实现高度自动化与智能化。装置通常配备触摸屏或计算机控制系统，能够自动执行GB/T 1411-2002规定的多阶段试验程序。标准试验程序共分为七个阶段，总时间最长达420秒：

***阶段至第三阶段（间歇电弧）?：电流10mA，通断周期分别为1/8秒通、7/8秒断；1/4秒通、7/4秒断；1/2秒通、7/2秒断。每阶段持续60秒。

第四阶段至第七阶段（连续电弧）?：电流依次为10mA、20mA、30mA、40mA，每阶段连续通电60秒。

设备全程自动切换阶段并计时，准确记录试样从开始直至失效的总时间（以秒计）。同时，装置必须配备***多重安全防护系统，包括但不限于：

电气安全?：超压保护、过流保护、短路保护等。

操作安全?：安全门（通风防护罩）开启联动保护，当防护罩升起时自动切断高压；软件误操作保护。

人身安全?：为防止电弧产生的紫外线伤害操作者眼睛，设备应配备紫外线遮护板，操作者也需佩戴防紫外线眼镜进行观察。

试样制备与试验实施要点

GB/T 1411-2002标准对试样准备和试验条件有明确规定，这是获得有效、可比数据的前提。

试样要求?：标准试样推荐厚度为3mm±1mm。若使用其他厚度，必须在报告中注明。试样尺寸应足够大，确保电极装置能置于平坦表面，且电极距离试样边缘不少于6mm，距先前试验过的区域不少于12mm。对于薄片材料，可多层紧密叠加以达到接近推荐厚度。试验前，需用合适方法（如用无尘布蘸取丙酮、乙醇或去离子水）清除试样表面的粉尘、湿气和指纹，但需注意清洁程序可能对某些材料性能产生影响。

条件处理?：除非另有规定，试样应在温度23℃±2℃、相对湿度50%±5%的标准大气条件下（依据IEC 60212标准大气B）至少暴露处理24小时，以达到稳定的湿度平衡状态。

试验程序?：将条件处理后的试样置于电极装置中，设定好电极间距。启动设备，试验将按预定程序自动进行。操作者需在起始阶段观察电弧是否保持平坦、紧贴试样表面。若电弧顶部离表面过高、爬向电极或发生不规则闪烁，可能表明回路常数有误或材料释放气体速率异常。一旦试样发生“失效”（即形成导电通道，或电弧切断后材料继续燃烧），计时自动停止，记录该次试验的失效时间。

结果评定、失效类型与报告规范

结果表示?：试验的核心结果是试样的“耐电弧”时间，单位为秒，定义为从试验开始至试样失效所经历的总时间。标准强调，对于材料比较，失效时间落在两个不同严酷阶段的交替点附近（例如178秒与182秒之间对比174秒与178秒之间）比在同一阶段内的差异意义更为重大。

典型失效类型?：标准归纳了四种常见的失效现象：

无机材料白热导通过程?：某些无机绝缘介质在电弧作用下白热化变为导电，冷却后恢复绝缘。

有机材料燃烧?：部分有机复合物突然燃烧，但未形成明显的内部导电通道。

漏电起痕致失效?：电弧作用导致材料表面形成细丝状的导电痕迹。

表面碳化导通过程?：材料表面在电弧热化学分解下逐渐碳化，最终形成足够的碳构成导电通路。

试验报告内容?：一份完整的试验报告应清晰包含以下信息：被试材料的详细标识与厚度；试验前清洗与条件处理的具体细节；至少5次重复试验的耐电弧时间，报告中值、最小值与值；试验过程中观察到的任何特殊现象，如燃烧、软化、异常气味等。

标准适用范围与注意事项

GB/T 1411-2002标准主要用于提供同类绝缘材料在承受高电压、小电流电弧放电时，其表面耐受损坏能力的初步比较数据。它操作相对简便、耗时较短，因此非常适用于材料的初步筛选、组分变化影响评估以及生产过程中的质量控制检验。

然而，标准本身也明确指出了其局限性：首先，过去经验表明，该方法对热固性材料试验结果的再现性较好，但对许多热塑性材料，不同实验室间的结果偏差可能较大。标准目前不推荐将其直接应用于热塑性材料的比对，除非能控制电极压力和穿入深度以减少分散性。其次，不能仅依据本试验结果就对材料的相对耐电弧等级作出结论，因为实际应用中材料可能承受不同类型（如强度、频率、时间不同）的电弧作用。最后，由本方法获得的材料耐电弧等级，可能与基于潮湿条件的漏电起痕试验（如IEC 60112、IEC 60587）所得等级不同，与实际工况下的表现也可能存在差异。

因此，在使用符合GB/T 1411-2002标准的耐电弧测试仪装置进行评估时，应将其视为重要的质量控制与筛选工具，并结合材料的实际应用环境和其他相关性能测试，对绝缘材料的耐电弧性能做出全面、科学的评判。设备的精准性、操作的规范性以及对标准理解的深度，共同决定了测试数据的有效性和价值。
