一、 系统组成  ：

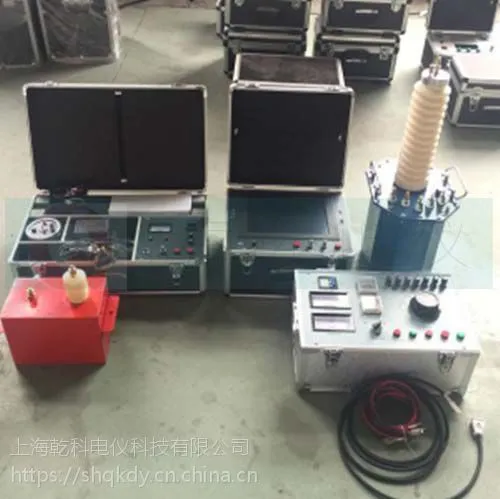

       QK8600电缆故障测试仪管理系统由测试系统、路径信号产生器、路径信号接收器和定位仪器几部分组成，可完成电缆故障的测试和电缆资料的管理两项任务。

工控机进行测量控制、数据处理和电缆资料管理。

故障测试系统与工控机配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器可产生15KHZ、幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。

定位仪用于故障点的***。

二、 技术性能 ：

1、 故障测试系统

●可测试各种电力电缆的各类故障及通信电缆和市话电缆的开路、短路故障。
●可测量长度已知的任何电缆中电波传播的速度。
●测试距离：不小于40千米
●系统误差：小于0.5米
●采样频率：25MHz
●测试盲区：小于5米
●电源：交流220V±10％
2、路径仪信号产生器。
●信号频率：15KHz
●振荡方式：断续
●输出功率：30W
●电源：220V±10％

2、 定位仪

测试灵敏度：50Ω内阻的信号源输出300Hz信号，***仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10 μV。
●输入阻抗：不小于1.2KΩ。    ●使用2×2000Ω耳机。
●工作电压：9V±10％。         ●使用环境温度：-10℃～40℃

按下控制面板上的控制开关，启动工控机。后打开电源开关，启动WindowsXP后，双击桌面上的测试管理系统，屏幕显示主控界面如右图。（如使用外接笔记本则不要打开控制开关，将USB线插入下侧USB接口，则可控测试系统。）上侧USB是内置工控机数据输入输出接口<按“测试”按钮进入测试方式；按“管理”按钮进入电缆资料和测试资料的日常管理；按“帮助”进入帮助系统；按“结束”退出测试管理系统。


三、测试原理 ：

本仪器采用时域反射（TDR）原理，对被测电缆发射一系列电脉冲，并接收电缆中因阻抗变化引起的反射脉冲，再根据电波在电缆中的传播速度和两次反射波的特征拐点代表的时间，可测出故障点到测试端的距离为：
S=VT/2
式中：S代表故障点到测试端的距离
V代表电波在电缆中的传播速度
T代表电波在电缆中来回传播所需要的时间
这样，在V已知和T已经测出的情况下，就可计算出故障点距测试。端的距离S 。这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。

四、测试系统控制面板介绍 ：

测试面板可分为四部分：菜单栏、状态栏、图形显示区、功能键区。

１、菜单栏

菜单栏包括：“数据管理”和“测试帮助”两个菜单项。
“数据管理”菜单：包括“打印”，“读盘”，“存盘”，“结束”四个菜单项。
    选择“打印”可将屏幕显示内容用打印机打印出来；选“存盘”可将测试的波形和数据存储于电脑的硬盘或者软盘中，作为资料保存；选“读盘”可调出以前测试时存在磁盘内的波形；选“结束”可退出该控制面板。
“测试帮助”：点击该菜单，可显示测试管理系统的使用说明书，可打印输出。

2、状态栏

状态栏里显示四个方面的信息，最左边是测试方式；***个是选择的电缆介质所对应电波速度（若是测速度，则不显示介质信息）第三个是故障距离（或电缆长度），右边显示测试日期。

3、图形显示区

图形显示区用来显示采样所得的波形，对波形进行分析处理和显示处理结果。

4、功能键区

功能键区由14个按键组成，可分为三类。
初始化数据：包括测试方法和介质选择两个键。
测试方法：有两种选择，“测故障”和“测速度”。
基本的测试方法有三种， “低压脉冲”，“冲闪”，“直闪”。
“低压脉冲”包括有“2μs”和“0.2μs”两种脉宽可选择；“冲闪”包括“电感电压取样”，“电阻电压取样”，“电流取样”三个菜单项；“直闪”包括“电压取样”“电流取样”两个菜单项。

【状态显示】：8个指示灯指示充电状态:

             汽车和摩托车两种充电模式可选
              红色闪动:电池去硫花修复中
              红色常亮:主充电进行中
              绿色常亮:待机，充电完成
              黄    灯:故障

【充电步骤】：通过按“MODE”选择充电档位，本产品应在汽车档，待红灯和汽车指示灯常亮则产品在充电中，绿灯亮起时充电完成，注意档环境温度低于5℃时应选择低温“雪花”档。
