电动敞开式隔断阀主要技术参数

1、1公称通径：DN1000-3800mm

1、2公称压力：PN0.03-0.4MPa

1、3工作介质：高炉煤气

1、4适用温度：≤350℃

1、5泄漏率：  零

1、6驱动方式：电动(附手动，防爆型)

2、阀门主要结构形式及功能要求

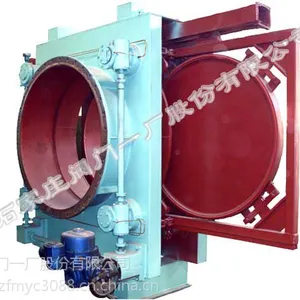

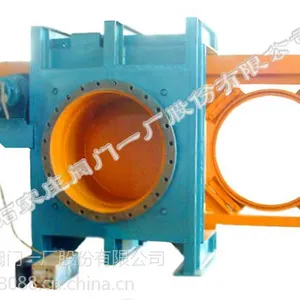

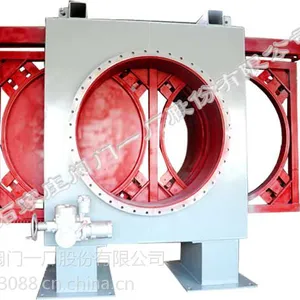

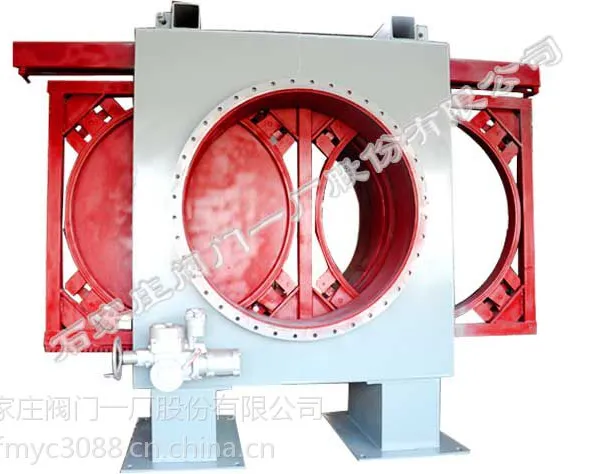

2、1主要结构形式：敞开式插板阀。阀板横移与阀门密封副松开夹紧均采用防爆电动装置驱动。顶开压紧采用电动螺旋同步机构，采用刚性轴连接***可靠的同步性，传动件均封闭不受现场粉尘影响。阀板密封圈采用特种硅橡胶密封圈，密封副为特种硅橡胶/不锈钢。阀板移动采用双向滚动式结构。

2、2停电或故障情况下，阀门可在现场采用手动完成启闭。

2、3导流筒迎气面焊接死，另一端加工有填料函并填加盘根，外口采用金属环将填料封住并焊牢。波纹管导流筒采用加厚16Mn钢板耐磨性好。

2、4横移机构设于阀门上方，采用不锈钢齿销传动，耐磨、耐腐蚀，使用寿命长。

2、5 横移机构传动轴的轴头密封采用填料压盖形式密封可靠便于维护。

  2、6阀板和导轨可以双向滚动（已申报发明***），阀板横移和纵向移动均为滚动摩擦，***节省了动力，减小了摩擦力，延长了使用寿命。滚轮轴承采用高温自润滑粉末冶金材料，并采取了防尘措施，***了高温含尘恶劣环境下的寿命，并且不需要定期注油润滑。

2、7 电动装置配套厂家选用常州电站辅机总厂产品。

2、8阀门带防爆电控箱，实现机旁操作和远控操作。
