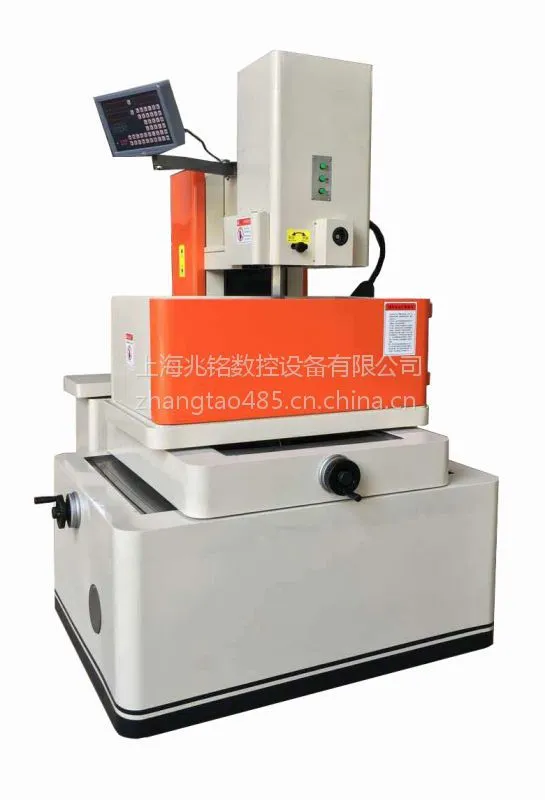

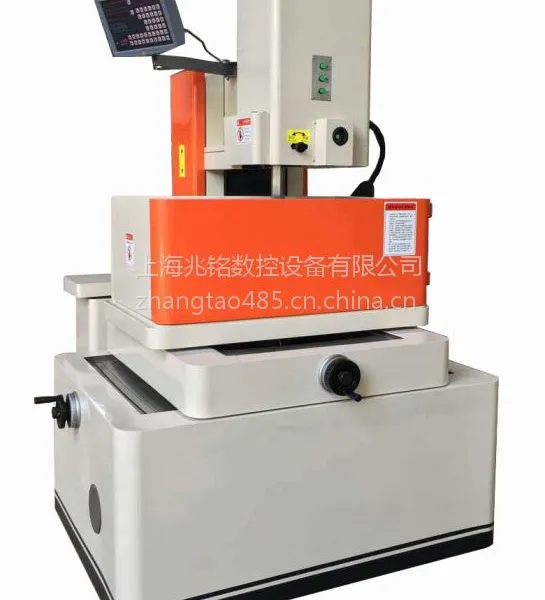

产品名称:数控中丝F型电火花线切割机床

产品型号: DK7732F-CT

产品品牌:上海兆铭

品牌优势:国内***，几十年的快走丝线切割制造经验，质量可靠。航空品质，服务***。

产品简介：

    上海兆铭数中丝F型电火花丝线切割机床主要用于对各类模具、电极、精密零部件制造，硬质合金、淬火钢、石墨、铝合金、结构钢、不锈钢、钛合金、金刚石等各种导电体的复杂型腔和曲面形体加工。具有加工精度高，光洁度高、切割速度快、钼丝损耗小等特点。机床外观设计美观大方，结构设计合理紧凑，机械结构坚固结实。机床在结构特性，具有***的实用性功能。机床所有零部件和各种仪表的计量单位全部采用国际单位（SI）标准。设备防护装置齐全可靠，符合国家有关部门对机床安全防护通用条款的规定及要求。
机械部分：

    1.线架结构：采用两悬臂对称结构，钼丝的张力始终保持在其正常的受力范围内；上下悬臂导轮数目相同，钼丝受力均匀，无论加工厚薄工件均不易短丝；比起C型结构，两悬臂对称结构缩短了运丝路径，从而减少了振动点，确保了精度。

    2.主机锥度装置：安装在线架上，通过驱动步进电机使锥度装置在U、V轴方向上移动，与X、Y轴配合完成四轴联动。

    3.工作台：工作台带有T型槽，台面上配备夹具，适用于各类工件的装夹。

    4.运丝部件：运丝筒采用轻型优质钢材料，并做过动态、静态平衡试验，***运作平稳度、耐磨抗腐蚀高等特点。且配有变频器控制往复多速旋转，提高工件的加工精度、光洁度，减少断丝现象。

    5.床身：采用高强度铸铁成型机身，为机床的承重部件。上海兆铭数控大锥中走型电火花丝线切割机床的铸件体都采用树脂砂铸造技术铸造(慢走丝铸件就采用此技术),经过人工时效处理，确保机械精度的恒久不变，且承载力优于国内同类机型。

    6.数控中丝F型电火花丝线切割机床的机床导轨及丝杆：采用高精直线导轨与精密级滚珠丝杠机构,经特殊工艺处理，耐磨性好，寿命长。

主要技术参数和规格
