扬尘检测系统

一、系统概述

  遭霾天气频频出现，影响空气污染严重、随着空气质量的恶化，阴霾天气现象出现增多，危害加重、对人们的生活、工作产生很大的伤害；针对目前环境状况，设计研发了实时LED实时显示在线pm2.5实时监测、用于检测环境的温度、湿度、气压、噪音、风向、风速、VOC、CO2、O2、甲醛、PM10、一氧化碳等其他多项参数；LED显示屏环境空气质量监测系统主要由环境空气质量检测主机、无线传输、LED显示屏等；显示屏实时接收、更新仪器检测主机检测数据；本系统具有安装方便、适用范围广、容量大、易控制等特点。

应用领域：

工地、城市管理、广场、大型工况企业等公共场所，是环保、建设、城市管理、交通、市政等相关部门对大气污染悬浮颗粒物排放源头控制评价的重要依据。

二、功能概述

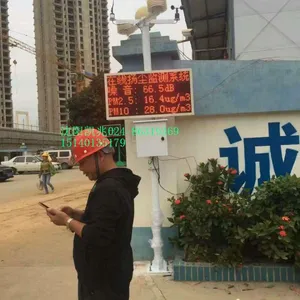

   该系统适用于各建筑施工工地、道路施工、旅游景区、码头、大型广场等现场实时数据的在线监测，其中监测的数据包括扬尘浓度、噪音指数以及视频画面。通过物联网以及云计算技术，实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集；数据通过网络传输，可以在电脑、手机、iPad等多个终端访问。扬尘监控系统在工作的时候，对于一些数值超标的画面会进行自动抓拍，再通过网络将抓拍到的画面以及数据传输到服务器，实现可视性数据。并且具备自动报警功能，可以随时掌控环境发生的变化，进而告知有关部分进行整顿，具备报警联动信息输出，可以外接喷雾降尘设备，实现联动。

三、系统结构图

四、技术参数

内置噪声扬尘；内置噪声扬尘自动监测传感器，量程30-130db/0-2mg/m3；

视频信号联网；通过以太网或者无线3G/4G网络可以***支持视频信号传输；

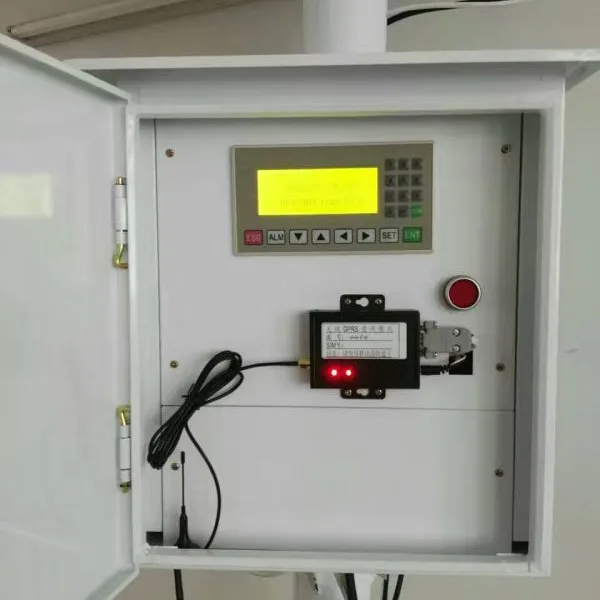

高配置嵌入式系统；工业实时处理系统，采用了实时操作系统和看门狗电路，实时操作系统可以允许同时运行多个任务；

扩展气象参数；温湿度、风速、风向等气象信号的扩展接入，环境全面监控，接受按要求定制；

全天候全自动；24小时365天全时工作，通讯状态指示；故障提示报警功能；

通信方式定制；以太网通讯，客户端/服务器模式，联网可选2G/3G/4G、运营商专线等；

五、环境实时在线监控软件

1、提供多用户多账号管理功能，为管理者提供在线数据监测和监控的分级管理方式

2、提供实时数据显示功能，实时数据上传间隔30秒。
3、丰富的历史数据分析手段，可选1小时、24小时、15天、1个月、半年的历史数据，       具有数据曲线显示、打印，历史数据导出功能，建筑工地通过系统上传月报，增加自查、自测的手段

七安装注意事项

1、显示屏安装前，需检查安装刚结构的安装面平整，牢固

2、显示屏安装需严格按照设计规范进行安装，不能私自改边安装配件的连接方式和原材料

3、所有电器连接线需连接正确并且检查确认

4、安装位置需考虑当地的环境变化和实际情况由专业的人员负责设计及其施工

5、室外显示屏需考虑显示屏的防水防尘及其防腐蚀，防雷电

6、安装显示屏安装时需考虑当地的气温，保持显示屏的散热和通风良好

八、技术服务和售后维修服务

1、将为用户提供显示系统的技术咨询服务，并对显示屏的技术参数、规格指标、设备配置、功能设置、环境因素影响等方面提供全套的评估意见及其有关的技术建议

2、提供全套的技术文件、设备资料和使用说明、维护说明

3、在质量***期内，本公司负责保养全部装配，对任何因工艺，材料和产品质量造成的设备或者不见损坏，负责无常的更换和维修

4、在质量***期后，本公司仍负责显示屏的维护工作，仅视具体情况收取一定的费用，如元器件费用
