| 品牌:摩根 | 型号:Q341F | 材质:铸钢 |
| 连接形式:法兰 | 结构形式:浮动球球阀 | 3C阀门类别:工业 |
| 公称通径:50-900mm | 适用介质:水 | 压力环境:常压 |
| 工作温度:常温 | 标准:美标 | 流动方向:双向 |
| 驱动方式:涡轮 | 零部件及配件:执行器 | 用途:截止 |
| 类型(通道位置):直通式 | 作用对象:泵 | 规格:50-900 |

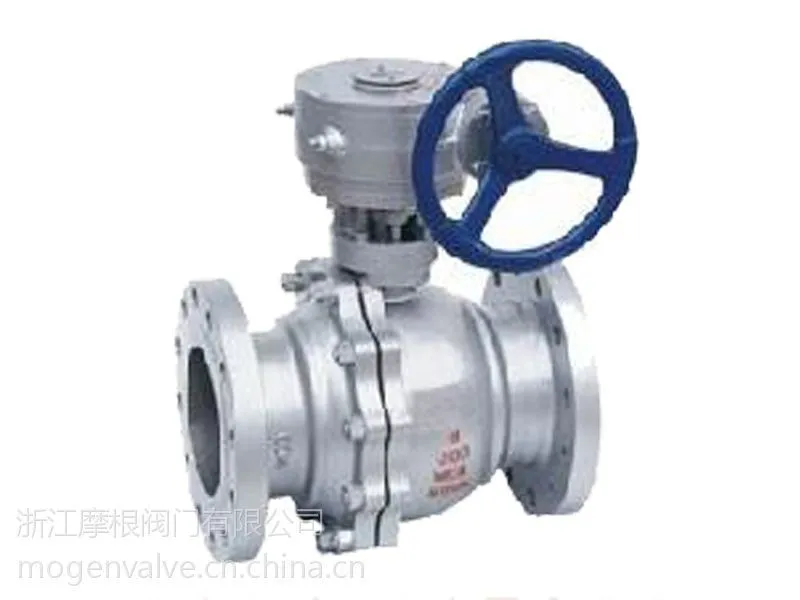

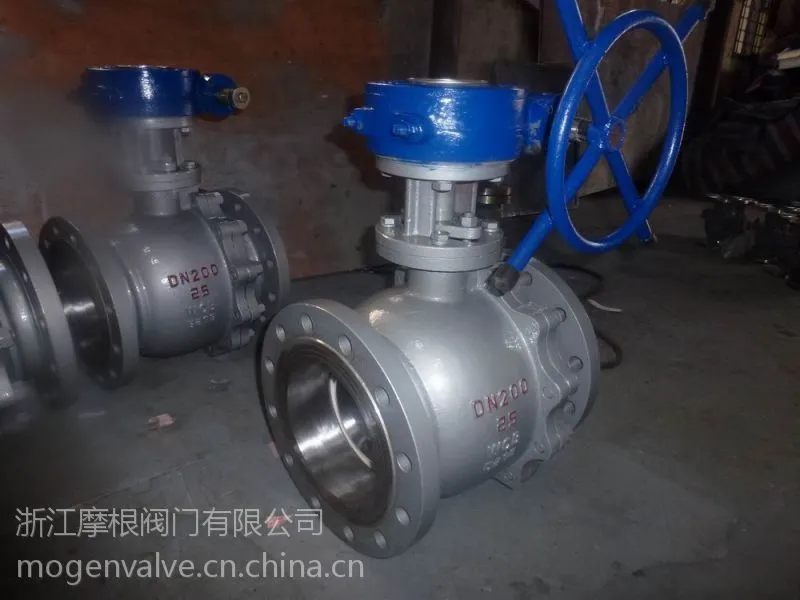

蜗轮浮动法兰球阀概述:
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力***小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
蜗轮浮动法兰球阀主要零件材料:
| 序号 NO | 零件名称 | 材质 | |
| GB | ASTM | ||
| 1 | 阀体 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球体 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石体 | WCB | A216-WCB |
| 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 | A47-667 Gr.32510 |
| 13 | 阀杆 | 1Cr33 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
蜗轮浮动法兰球阀技术规范:
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
蜗轮浮动法兰球阀主要外形尺寸:
| 公称通径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(kg) | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
浙江摩根阀门有限公司是一家集生产.开发.销售为一体的阀门企业,公司位于“中国泵阀之乡”瓯北,拥有现代的标准化厂房。其中设备包括普通车床.数控车床.高压试压机.镗床.立车。检测设备有光谱仪.壁厚仪.拉力检测仪.公司以 “产品质量优质高效创品牌、遵纪守法诚信经营为宗旨”的质量方针,严格按照质量管理体系运行生产。公司主打产品有锻钢球阀,锻不锈钢球阀,高压球阀,高温球阀,美标球阀,固定式球阀,全焊接球阀,美标缩径球阀,天然气球阀,中石化用球阀,中海油用球阀,化工球阀等,口径DN50-1200MM 国标压力:16公斤-420公斤,美标压力:150LB-2500LB 主体材质有:WCB A105 CF8(F304)、CF8M(F316)CF3(F304L)、CF3M(F316L)、双相不锈钢,使用温度-196°C~~750°C; 驱动方式有手动、电动、液动、齿轮传动等。产品执行GB、JB、HG、API6D API6A、ASTM、ANSI、JIS、CE、***等国内外标准。产品广泛用于石油、化工、天然气、化肥、治金、制药、电力、矿山、建筑等行业。并致力于***国际市场,产品远销欧美、中东、东南亚等二十多个国家和地区。 公司有专业的开发设计团队,为客户设计开发新技术、新工艺的专用配套产品及非标产品。产品以***的品质,理想的价位,齐全的品种和及时的交货期以及满意的售前、售中、售后服务赢得了广大用户的依赖和一致好评。 “MOREGROW”代表更大的发展,我们以“MOREGROW”为目标,质量是生存的基础,创新是发展的核心。今天的质量就是明天的市场。我公司全体员工以“摩根阀门,再铸辉煌”为精神动力与社会各界同仁携手共创阀门天地,欢迎新老客户莅临我公司参观指导。
