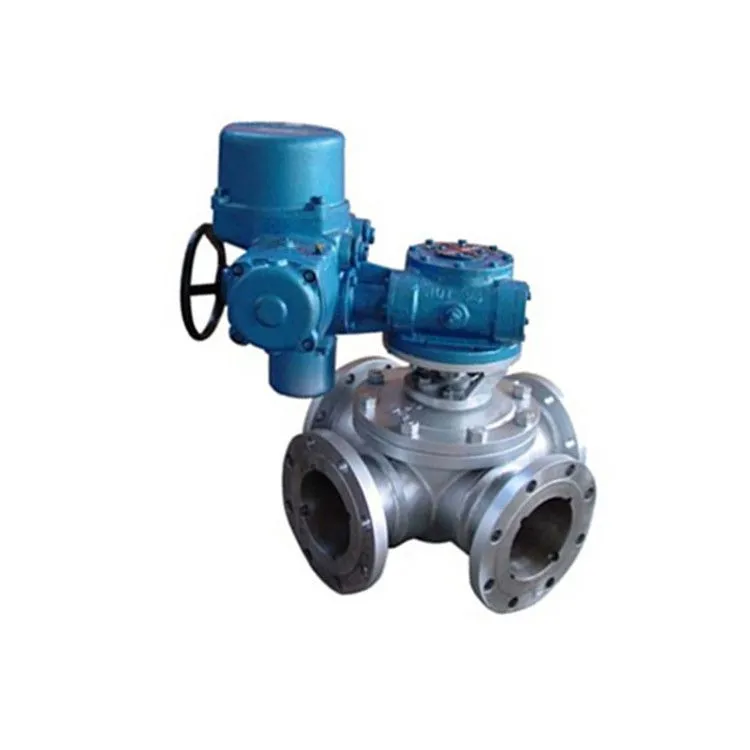

电动四通球阀概述
   Q946F/H电动四通球阀是采用角行程电动执行器及四通球阀组成，在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食 品经营中；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中；电动四通球阀得 以广泛的应用，是一种与经营建设、***建设和人民生活息息相关的重要机械产品。电动四通球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的 程序输送到各个指***。

电动四通球阀技术参数
公称压力：PN1.0-32.0MPa。
公称通径：DN6～100、NPS 1/4～4。
连接方式：法兰、对焊、螺纹、承插焊等。
适用温度：-20℃～120℃。
驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动。
阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

电动四通球阀四通换向工作原理

电动四通球阀阀体参数

阀体形式公称通径公称压力法兰标准连接形式压盖型式密封填料设计和制造检验和试验

电动四通球阀制造标准
1 设计和制造：GB/T12237-1989； APl608。
2 检验和试验：GB/T13927-1992； APl 598。
3 法兰连接：JB/T79]一2-1994； ASME/ANSI B165。

电动四通球阀零部件材质

阀体/阀盖GBASTM球体GBASTM阀杆GBASTM阀座GBASTM填料GBASTM螺栓GBASTM螺母GBASTM

电动四通球阀特点
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能***了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。

电动四通球阀性能参数

公称通径 DN(mm)允许压差(MPa)动作范围泄露量Q

电动四通球阀压力测试

试验压力(MPa)强度试验密封试验气密试验

电动四通球阀结构图
