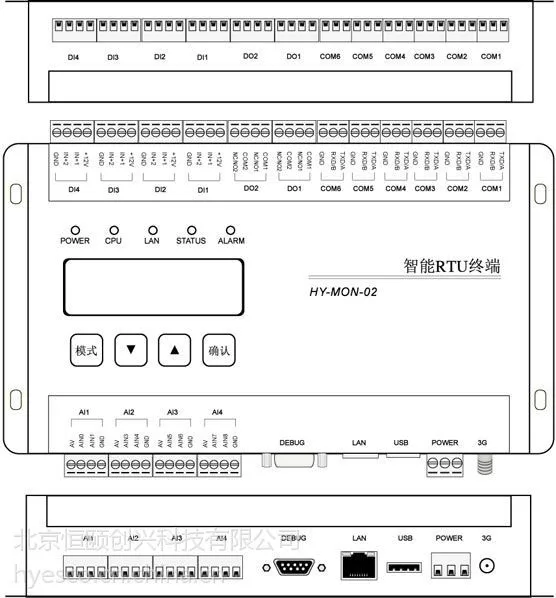

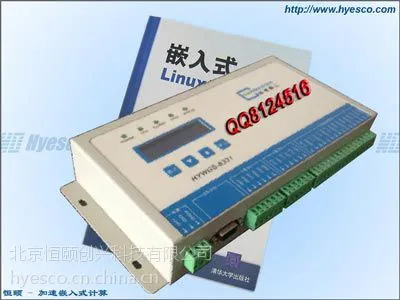

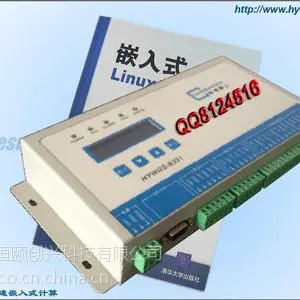

智能RTU数据采集终端HY-MON-02

◇ 采集、控制、传输一体化设计。

◇ 传感数据、设备状态、现场图像自动采集。

◇ 可匹配多种通信方式，适应不同现场需要。

◇ 自动/远程控制电磁阀、泵、闸门等设备。

◇ 监测数据越限、现场设备故障，本地/远程报警。

◇ 实时存储监测数据，掉电不丢失。

◇ 简单的人机交互界面，方便查看与设置系统状态。

◇ 工业级设计，物联网终端。

    【技术参数】

    ◇ Flash存储：256M

    ◇ 串口：6路采集串口(RS232/485可选)，电磁隔离防护

    ◇ AI：8路模拟量采集(4-20mA/0-5V,精度0.5%)

    ◇ DI：8路开关量或脉冲量采集

    ◇ DO：4路继电器输出，常开常闭可选

    ◇ 电源输出：8路电源输出接口，为外接传感器供电

    ◇ LAN：1个10/100Mbps自适应以太网接口，板载网络隔离变压器

    ◇ USB：USB2.0通信协议

    ◇ SD存储：可扩展64G存储

    ◇ LED指示灯：显示系统工作状态

    ◇ LCD和按键：显示、设置系统工作状态

    ◇ 参数设置：串口设置、远程设置

    ◇ 远程控制：WEB页面的远程参数配置、测控平台软件系统，断线自动重连

    ◇ 智能报警：监测数据越限、检测设备异常故障，实时报警

    ◇ 供电电源：220V交流电源输入，带备用锂电池，主电断电报警

    ◇ 工作环境：温度：-40~+80℃，湿度：≤95%

    ◇ 安装方式：壁挂式

    ◇ 业务说明：为IOT***提供硬件平台*

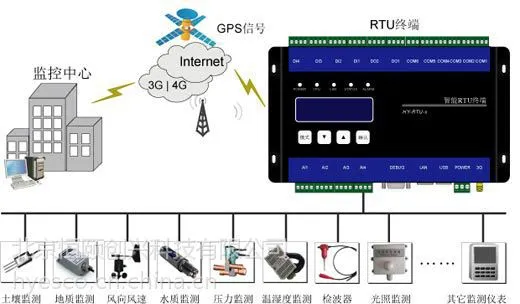

    【案例】HY-MON-02在农田远程监测中的应用

智能RTU数据采集终端HY-MON-02可实现对风速、风向、温度、湿度、大气压力、太阳辐射、雨量、能见度等要素值进行全天候的监测，还可以根据用户的需求适当的调整或增加测量信息，如气体的污染指数、土壤温湿度等；传感器采集数据经过处理后，通过有线或CDMA/GPRS/3G/4G无线网络实现与气象监控中心的通讯。

? 传感器网络

    ◇ 风速传感器：若干，量程0-70m/Sec, 误差≤3%,测量范围0~30米/秒；

                   输出信号：1~5V/4~20mA；测量精度：±0.5米/秒

    ◇ 风向传感器：若干，量程0-70m/Sec，误差≤3%,测量范围0~360度

                   输出信号：1~5V/4~20mA；测量精度：±5%

    ◇ 温度传感器：若干，感应精度范围: ±0.2°C ,温度检测范围:-30°C ~ 65°C

                   工作温度范围:-30°C ~ +65°C ,电源电流:1mA

    ◇ 湿度传感器：若干，湿度测量范围 RH 0-*** ，感应精度：±5%

    ◇ 雨量传感器：若干，测量范围:0-70mm/min，误差:≤3%，输出信号：4-20mA

    ◇ 太阳能辐射传感器：若干，量程0~2000W/m2，精度±5%，光谱范围：400nm~1100nm,

                   输出信号：DC0-1V 4-20mA

? RTU数据采集终端

ARM-linux嵌入式可编程设备

    ◇ 1、数据采集系统采用嵌入式技术

    ◇ 2、具有数据本地存储备份功能，可选U盘或SD卡的形式。

    ◇ 3、具有数据的远程传输和断点续传功能。

    ◇ 4、采用标准Modbus协议，方便实现与上位组态软件实现无缝对接

Windows系统下远程用户端数据管理软件

    ◇ 1、系统应用软件采用C#.NET设计语言

    ◇ 2、用户可根据需求自定义个性化界面

    ◇ 3、系统支持远程升级与维护，24小时不间断运行

    ◇ 4、可设置智能报警，环境参数超标
