具有特点：过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能。
1）型号中的Z是代表真空负荷，W是代表户外用，12是代表电压，Z是代表智能分界，G是带隔离。
2）产品介绍；本断路器有手动操作和电动操作，有带电压互感器，有不锈钢铁壳。
3）630A-1250A是代表电流，20KVA-25KVA-31.5KVA是代表短路断开电流。
4）客户下订单电话；05 77-62 70 85 71，易威  137 36 77 70 19。
5）公司传真；05 77-62 70 85 70。
6）公司发货时间1-2天时间，货是从浙江省出发。
7）户客订货要注意以下几点，***是电压是多大，电流是多少，操作是否电动和手动，操作电压有48V-110V-220V。
8）如果有不懂的，客户可打公司电话咨询。24小时电话；05 77-62 708 571。
9）产品如果有问题，省外48小时到达，省内24小时到达维护，客户可放心所用。
————概述；

本公司生产的智能一体化户外交流高压断路器，它集微处理机技术、电力技术、传感器技术、网络技术、现代通讯技术和新的开关制造技术于于一体。广泛适用于城网作为分断货联络开关，或用于农网配电系统户外变。电站作为出线开关，也可有效完成传统的重合器的工作，分、合负荷电流和短路电流。开滚啊配置测量保护控制和通讯功能，满足配电自动化系统要求。

为额定电压12KV，额定频率50Hz/60Hz的户外三相高压交流开关设备。主要用于配电网中开断、关合负载电流、过载电流、短路电流。适用于变电站、工矿企业、城乡电网作保护和控制作用。尤其适合于频繁操作的场所以及城乡电网自动化配网等方面的作用。断路器采用三相支柱式结构，具有开断性能稳定、无燃烧危险、免维护、体积小、重量轻和使用寿命长等特点。为了充分满足客户的需求，还增设了具有明显隔离断口的隔离开关，并与断路器之间有可靠的机械联锁，在不需要时，隔离开关拆卸简单方便。

户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流，生产公司FZW28-12F户外高压真空负荷断路器综合了目前国内柱上断路器的优点，威川电气吸收了国内***真空负荷断路器分段器的成熟经验，性能上***于国外国内同类产品FZW28-12T/630-20适用于额定电压12KV三相交流50HZ的供电网络中；主要用于开断负荷电流、变压器空载电流、电缆充电电流以及关合负载电流；具有分断、隔离、连结、切换等功能。

智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复电，也可隔离***故障，实现配网自动化。智能断路器具备1～3次重合闸功能，且重合器参数可以整定。智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

隔离开关打开有明确的开断断口，提高电站捡修人员的安全，可替代断路器作为变压器的保护组件，使之显得更经济、更适用，是城网、农网改造中的更新换代产品，特别适于无人值守变电所。已经过严格的形式试验和长期试运行考核,各项技术性能指标均达到GB3804和IEC标准；产品底架采用不锈钢材料或热镀锌外加防紫外线保护的碳钢，确保了机体在户外环境下的正常运行，零部件采用不锈钢材料，保障了负荷开关的耐用性、稳定性和防水、防盐雾等性能； 其特点是：体积小、重量轻、外形美观、操作简单、高参数、开断能力大、***、电寿命长、可频繁操作、少维护、断口明显等特点；操作方式可手动、电动、远程控制；安装方式单杆双杆安装。雷电冲击耐受电压75KV：相间电机以及减速系统还有一定的惯性，使机构和负荷开关有很大的惯性冲击，减少了操动机构和负荷开关的使用寿命，因此我公司通过采用电子刹车电路，大大提高了操动机构和负荷开关本体的使用寿命以及整体性能。

断路器分、合闸操作可采用手动或电动操作。还可以与控制器配套实现配电自动化，也可以与重合器控制器配合组成自动重合闸。断路器可以装设二相或三相CT，供过电流自动脱扣保护和智能控制器进行信息分析。PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离***故障，实现配网自动化智能断路器具备1～3次重合闸功能，且重合器参数可以整定；可就近遥控操作,备有CT,PT接口,可满足遥测要求。产品几年来，经过数十个地区运行考验，性能稳定可靠。,与分断器等配合使用，可以不靠另外控制系统实现配电自动化，这种系统可以快速分段和隔离故障，将停电范围缩至最小。,具有很高的防潮、防凝露性能，特别适应于严寒或潮湿地区使用,断路器配用专用推进机构，组成手车式单元使用断路器配置有可靠的联锁单元可满足用户的"五防"保护功能户内交流高压六氟化硫环网开关设备，是***以六氟化硫负荷开关作为开关而整柜采用空气绝缘的、适用于配电自动化、既紧凑又可扩充的金属封闭开关设备、小型化、参数全、底价位、少维护等特点,电站作为出线开关，也可有效完成传统的重合器的工作，分、合负荷电流和短路电流开滚啊配置测量保护控制和通讯功能，
————适用条件；
*无经常性的剧烈振动；
*无***腐蚀气体、介质的场所（如各种酸、碱、浓烟等）；
*防污秽嫩里Ⅳ级；
*储存温度﹣40℃～+85℃

*海拔不超过4000米。
*周围空气温度上限小于40℃下限-40℃。
*相对湿度日平均不大于95%，月平均不大于90%。

————结构和原理；
——结构特点
a. 瓷柱式结构，防水型传动箱，新型的真空灭弧室；
b. 2-3只电流互感器，每相四个线圈，根据用户需要选择变比；
c. 可配CD10电磁机构或CT19BW弹簧机构；
d. 开断性能好，可靠性高，寿命长，维护工作量小；
e. 无油化、无气化、经济环保；
f. 外绝缘修正后现远行海拔2700m。
——动作原理；
结构主要有导电部分、真空灭弧室、绝缘部分、传动部分、框架和操动机构等组成。
真空灭弧室主要有动静触头、屏蔽罩、动静导电杆、波纹管及外壳等部件组成为一个整体，不能拆装，损坏时应整个调换。
机构和分闸弹簧带动连杆，使绝缘拉杆上下运动，带动拐臂绕轴转动，使得导杆上下运动，实现灭弧室动、静触头的分、合运动，从而实现断路器的“分”、“合”操作。

————参数详情；
依次为： 名  称、 单位、规格参数

单个电容器组开断电流        A      630
背靠背电容器组开断电流    A      400
额定操作电压                        V      AC110/220、DC1100/220
机械寿命                               次     10000

额定短路持续时间          s      4
额定短路开断电流          kA     25、31.5
额定短路关合电流          kA     63、80

额定电流                          A      1250、1600、2000
额定短时耐受电流          kA     25、31.5
额定峰值耐受电流          kA     63、80

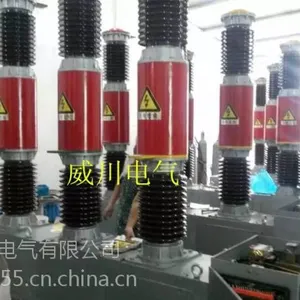

ZW49-12 充气柜
