ZJHN气动薄膜双座调节阀价格

品牌：上海龙崇	型号：ZJHN	材质：不锈钢
连接形式：法兰	加工定制：是	公称通径：25mm
适用介质：水、蒸汽、油品、空气	压力环境：常压	工作温度：常温
流动方向：单向	驱动方式：气动	零部件及配件：执行器
形态：旋塞式	类型(通道位置)：二通式	标准：国标
密封形式：硬密封型	规格：DN25

展开

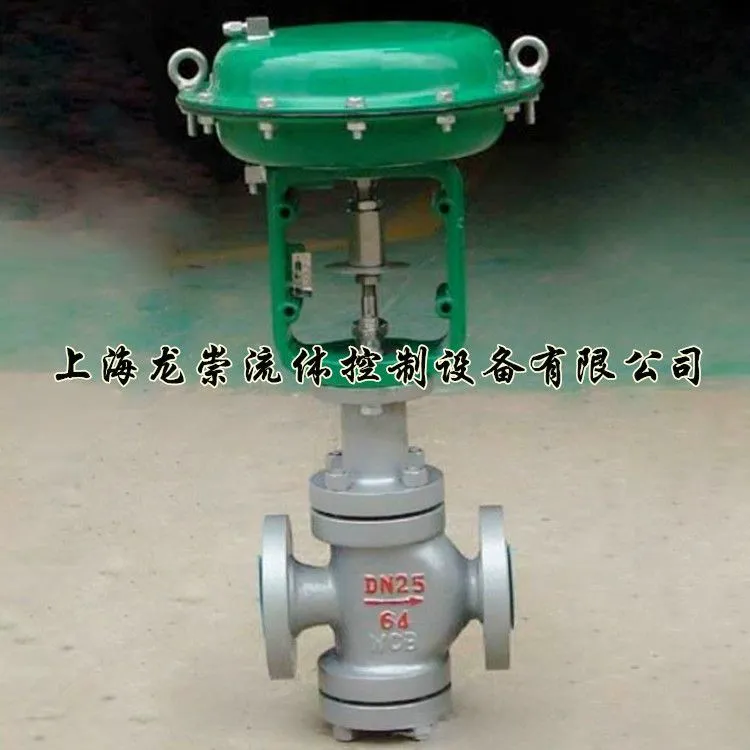

ZJHN气动薄膜双座调节阀

ZJHN气动薄膜双座调节阀由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHA 多弹簧执行机构代替老式ZMA 执行机构，具有高度低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座	1Cr18Ni9	-250～550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

规格与技术参数

公称通径mm253240506580100125150200250300400额定流量系数kv 101625406310025025040063010016002700公称压力MPa1.6 4.0 6.4行　程mm16254063100介质温度℃-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃流量特性直线、等***比法兰标准符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产阀体材质PN(MPa)1.6WCB(ZG230-450) CF3CF8 CF8M4.0,6.0WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M阀芯材质1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M上阀盖型式普通式（常温型），热片式（中温型）可调比30:1气源接头M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

主要技术性能指标

项目		指标值
基本误差％	不带定位器	±5.0
基本误差％	带定位器	±1.0
回差％	不带定位器	3.0
回差％	带定位器	1.0
死区％	不带定位器	3.0
死区％	带定位器	0.4
允许泄漏量L/h		1×10^-3×阀额定容量

可配附件定位器：电气阀门定位器手轮电磁阀限位开关电/气转换器空气过滤减压器

执行机构主要技术参数

型　号	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm²	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
弹簧范围KPa	20～100(标准)；20～100、40～200、20～60、60～100、80～240

允许压差

供气压力 MPa	弹簧压力 KPa	公称通径
供气压力 MPa	弹簧压力 KPa	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2.0	1.7
0.24	40-200	10.8	8.8	9.8	7.6	9.4	7.2	5.6	7.5	5.4	4.3	4.0	3.4

注：使用条件为阀杆在介质流出端关闭时P₂=0状态下。

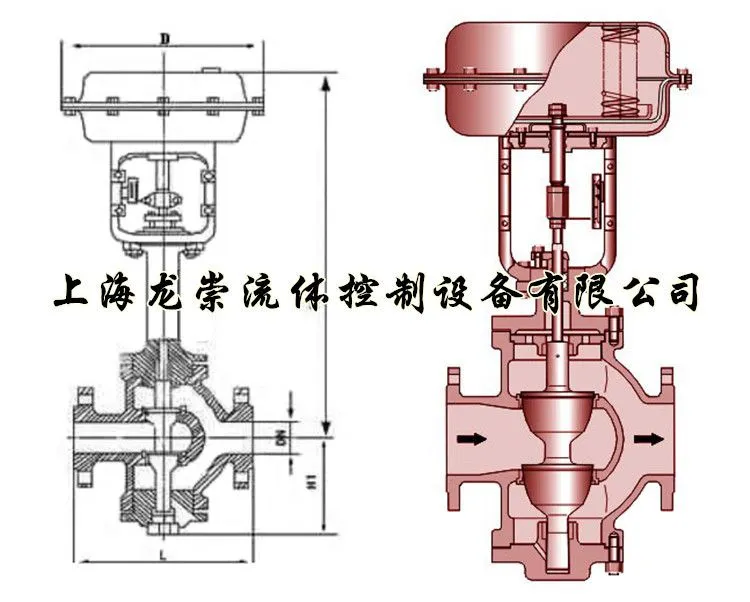

外形尺寸

公通径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L (mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa	190	210	230	255	285	310	335	425	460	560	740	805
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	750	820
H (mm)	普通型	567	570	645	650	877	887	899	1058	1068	1110	1498	1574
H (mm)	散热片型	697	700	775	780	1040	1050	1062	1257	1267	1309	1743	1819
H1(mm)		117	120	139	144	188	208	220	268	278	320	441	503
D(mm)		225				360			470			620
重量(KG)		33	35	47	51	98	111	148	236	292	433	760	920
