柴油发电机组安装工艺标准

1 总则

1.1 适用范围

(1)本工艺标准适用于一般工业与民用电气安装工程的单台、联机固定式柴油发电

机组及其附属设备的安装与调试工作，柴油发电机组的连续功率为10～1500kVA。

(2)设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组

的施工。

2 术语

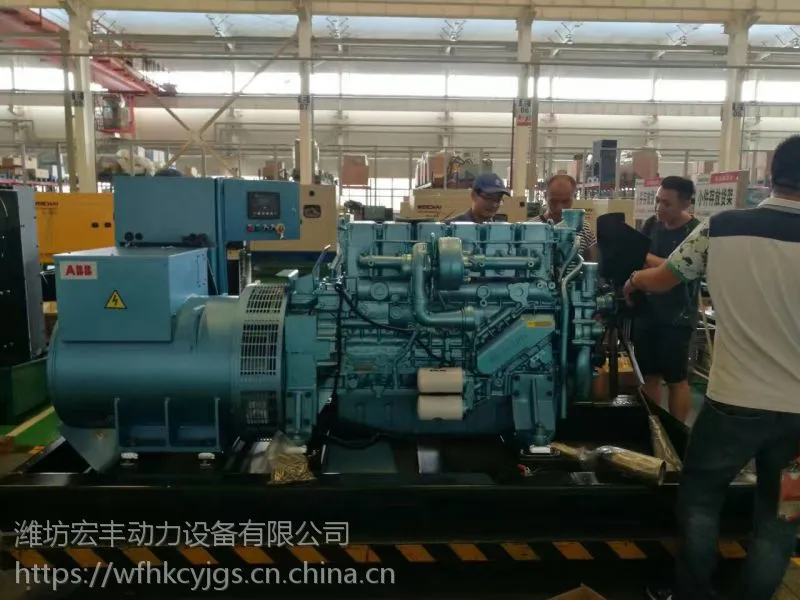

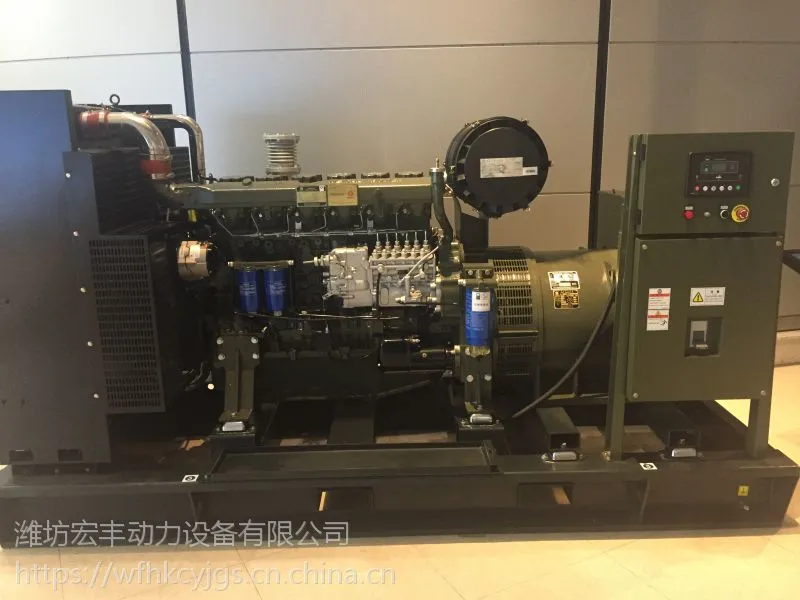

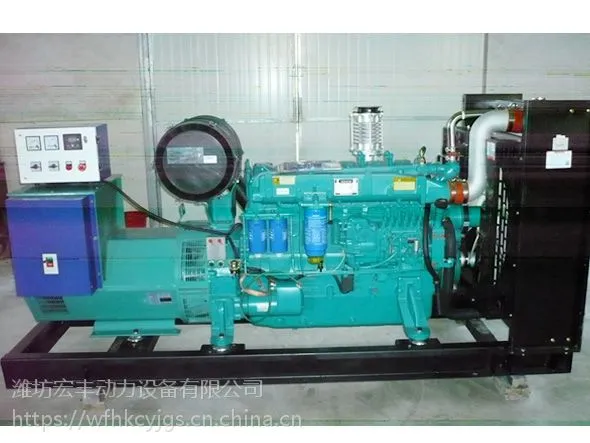

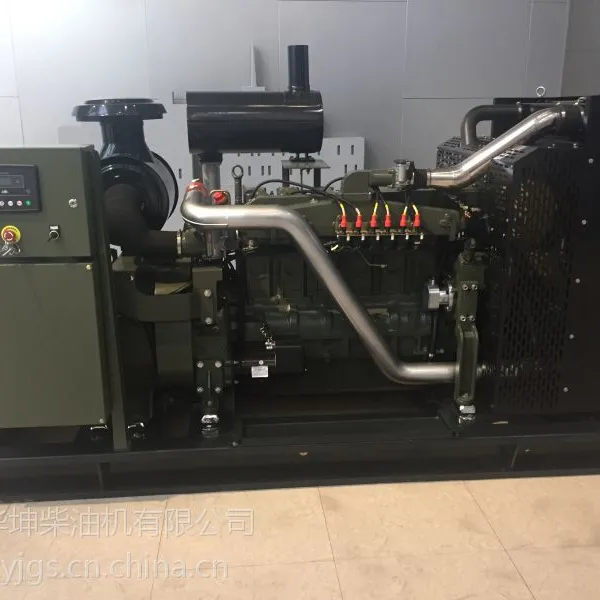

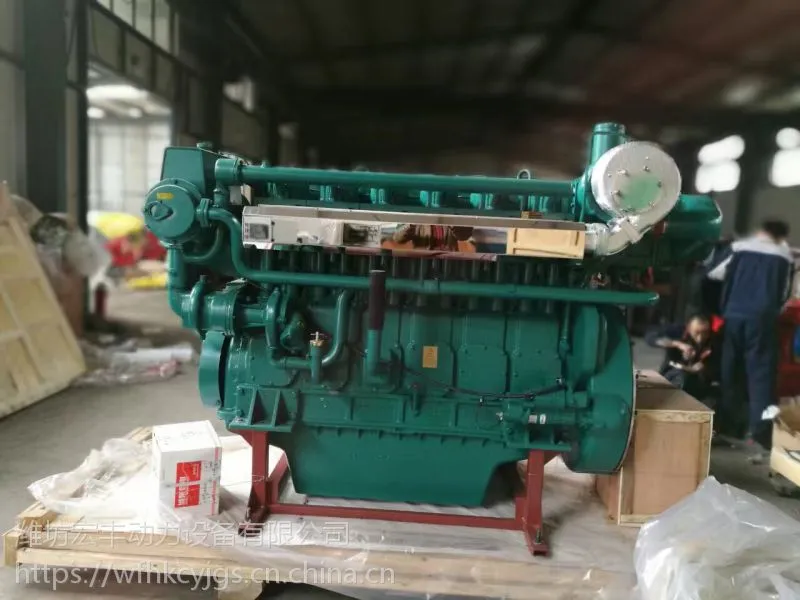

(1)柴油发电机组：包括用于产生机械能的RIC(往复式)压缩点燃式柴油发动机、转换机

械能为电能的发电机，以及用于传递机械能的部件(如柔性联轴器)和用于监视控制发电机组

正常运行控制盘。

(2)燃油回油冷却器：用于保持发电机组燃油回油温度为45～50℃的冷却装置。

并机柜：用于控制1 台发电机组同另一台发电机具有相同电压、频率和相位，并使之并

联运行于同一母排，组成单一供电电源的控制系统。

(3)假性负载：用于提供备用发电机组现场测试、定期启动带载运行的负载。

自动转换开关柜：用于完成2 路电源之间自动转换的开关柜，具有电压、频率和缺相监

视等功能。

(4)噪声：产生有害人体健康的声源，发电机组的噪声分燃烧噪声和机械噪声。度量单

位为分贝(dB)。

(5)减震器：用于隔离发电机组与安装基础之间震动的装置，一般隔震效果为85%～95%，

可分为机上安装减震器和独立式减震器。

(6)防雷：用于防范发电机组及其他控制系统免遭雷击装置及措施。

(7)消防：用于防范发电机组机房油、电和其他火灾的系统及设备和材料。

(8)接地：适用于保护发电机组或其连接的系统，可采用发电机组中性线和机壳直接接

地方式或接地故障保护装置。

3 基本规定

3.1 防雷

独立的应急发电机房应按三类防雷建筑物设置防雷措施，如柴油发电机组机房附设在其

他建筑物和地下层内，防雷类别施工标准应与建筑物防雷级别相同。

3.2 防静电

当应急柴油发电机组的燃油输送管线由建筑物外输送到日用油箱时，燃油管道要做防静

电接地施工。

3.3 中性点施工要求

应急柴油发电机组的中性点接地型式根据工程设计施工。

3.4 接地

柴油发电机组机房的下列位置在应急柴油发电机组施工时，必须做等电位连接：

应急柴油发电机组的底座；

日用油箱支架；

金属管，如水管、采暖管、通风管等；

钢结构建筑的钢柱；

钢门窗框、百叶窗、有色金属窗框架等；

在墙上固定消声材料的金属固定框架；

配电系统PE(或PEN)线。

3.5 下列金属部件应在施工时

注意与PE(PEN)可靠连接

(1)发电机组的外壳；

(2)电气控制箱(屏、台)体；

(3)电缆桥架、敷线钢管、固定电气支架。

3.6 消防

(1)柴油发电机组机房需配置有消防器材；

(2)柴油发电机房应设有火灾自动报警系统和自动灭火系统；

(3)柴油发电机组的储油间或日用油箱间需与柴油发电机房隔开。

3.7 噪声的控制

(1)柴油发电机组应有良好的减震性能和隔震基础；

(2)进排风系统应有消声装置；

(3)机房的管道应采用减震支架；

(4)机房的四周墙壁与屋顶等防护结构，应按照建筑隔声标准施工。

4 施工准备

4.1 技术准备

学习和审查图纸资料(尤其是设备说明书)；

组织技术学习；

编制调整试验方案(包括安全措施做好消防灭火预案)；
