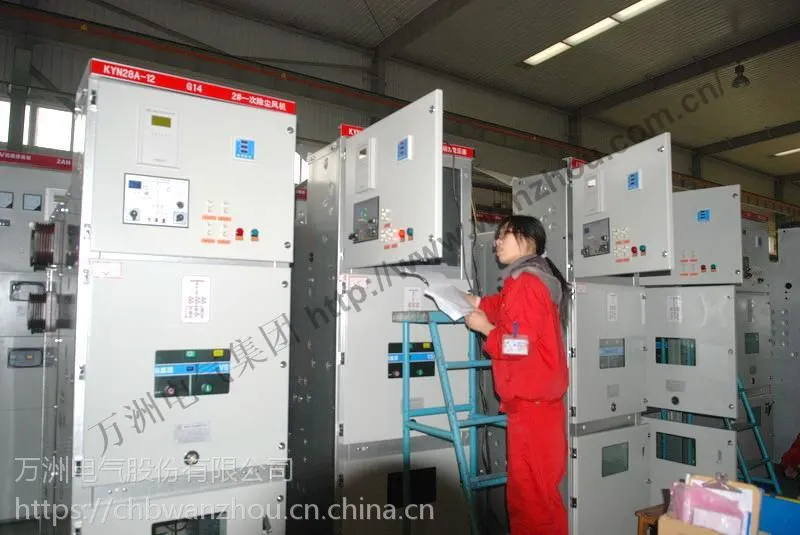

KYN28-12(Z)型铠装移开式交流金属封闭开关设备

■  概述

KYN28-12型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz,.3.6~12Kv电力系统，用于接受和分配电能并对电路实行控制，保护及检测。

■  符合标准

GB3906（3～35kV交流金属封闭开关设备）。GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备），DL/T404（户内交流高压开关柜订货技术条件）。

■  正常使用条件

●  周围空气温度：温度+40℃，***温度-15℃；

●  湿度条件：日平均相对湿度：≤95％，日平均水蒸气压力不超过2.2kPa，月平均相对湿度：≤90％，月平均水蒸气压力不超过1.8 kPa；

●  海拔高度：3000m及以下；

●  地震烈度：不超过8度；

●  周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；

●  无经常性的剧烈振动场所；

●  在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂商协商。

■  结构特点

●  完全金属铠装，组装式结构，组合方案广；

●  柜体选用进口的敷铝锌钢板，经CNC机床加工，采用***的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用型强；

●  可配装国产的VS1系列或进口VD4系列真空断路器，适用性广，可靠性高，实现长年免维护；

●  手车设工作、实验位置，各位置均有定位和显示装置，***；

●  各类手车按模数积木式变化，***同规格车可自由互换，不同规格车不能进入；

●  由专用运载车运送手车，操作轻便、灵活；

●  电缆室可安装多达9根单芯电缆；

●  高可靠的连锁装置，完全满足“五防”要求；

●  各高压室均有泄压通道，确保人身安全；

●  面门装有观察窗，可观察室内元件工作状态。

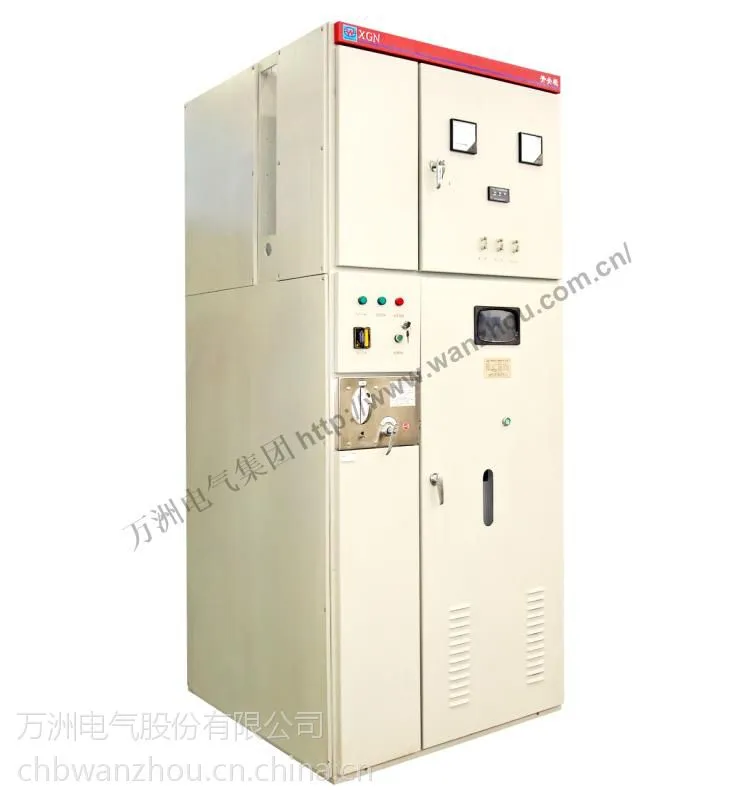

XGN2-12型户内交流金属封闭箱式环网高压开关柜

概述

XGN2-12型户内交流金属封闭箱式环网高压开关柜（简称开关柜）用于12Kve主以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。

XGN2-12型户内交流金属封闭箱式环网高压开关柜，是在普通开关柜基础上派生出来的适合高海拔地区使用的高原型产品。   本开关柜负荷股价标准GB3906《3-35kV交流金属封闭开关设备设备》及***IEC298的要求，并且有***“五防”闭锁功能。   本开关柜的主开关采用ZN28A-10系列真空断路器配用CD17系列电磁和CT17/CT19系列弹簧操动机构，根据用户需要也可采用ZN28-10、ZN73等整体式断路器，隔离开关采用GN30-***电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。

结构特点 　　

XGN2-12型户内交流金属封闭箱式环网高压开关柜采用金属封闭式结构，柜体骨架由角钢焊接而成，内部用钢板严密分隔成母线室、断路室、进出线电缆室、机电保护、仪表室及控制小室五个独立的间隔室、两柜母线之间用３ｍｍ厚的铝板封闭，主母线用套管贯穿于各柜母线室。整个柜体由三部分组成。骨架分成断路器室和电缆室，断路器室在骨架的前方，电缆室在骨架后下方，两室间用接地的金属封板间隔，母线室位于骨架的后上部，保护、仪表室位于骨架的上前方，母线室和保护室之间留有排气通道，这种结构可将任何设备、母线故障均限制在局部范围之内，可避免事故扩大，提高了高压柜运行可靠性。

使用环境

1、环境温度：上限+40℃；下限-25℃；/2海拔高度不超过1000m；

2、高原型开关柜海拔高度不超过3000m；

3、相对湿度：日平均值不大于95%，月平均值不大于90%；

4、水蒸气压：日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa；

5、地震裂度不超过8度； 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
