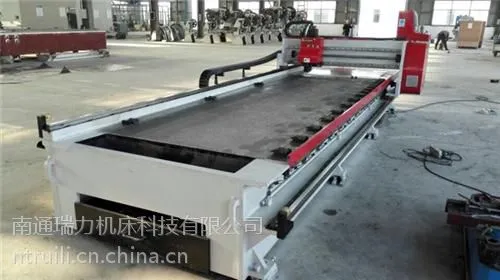

二、瑞力机床数控开槽机结构特点

◆ 数控开槽机全新的欧洲设计，流线型的外观

◆数控开槽机 全钢板整体焊接，抗震性强

◆数控开槽机 采用大型回火炉消除应力，稳定性好

◆ 数控开槽机机器喷砂处锈，并喷有防锈漆

◆ 数控开槽机机架经进口数控立体加工中心一次装夹加工成形，***了各安装面的平行度及垂直度

◆ 数控开槽机***安全标准

◆数控开槽机 横梁式切屑进给，低噪音，工作状态稳定

◆ 数控开槽机双导轨结构，横梁运行更平稳

◆ 数控开槽机Y1、Y2、Z轴的重复定为精度±0.02mm

◆ 数控开槽机X轴Z轴可单独编程，

◆数控开槽机 X轴有工进控制的功能，操作者可以更好的控制工件

◆数控开槽机 通用的刀具夹紧安装面，能满足各种刀具的装夹要求

一、 瑞力机床数控开槽机主要技术参数

1数控开槽机开槽板料宽度1250mm   2数控开槽机开槽板料长度4000mm  3数控开槽机开槽板料厚度（不锈钢）3mm   4数控开槽机开槽板料最小厚度0.6mm  5数控开槽机V型槽距边最小距离8mm    6数控开槽机X轴工进切削速度50m/min   7数控开槽机X轴回程速度60m/min   8数控开槽机Y1轴距离1250mm   数控开槽机9Y1轴分辨率0.001mm   10数控开槽机重复定为精度±0.05mm    11数控开槽机Z轴分辨率0.001mm     12数控开槽机重复定为精度±0.05mm     13数控开槽机电机功率X轴5.5mmY1.Y2.Z轴1    14数控开槽机机器外形尺寸长6150mm宽2350高1560       15数控开槽机机器重量7.5T

瑞力机床-数控开槽机-主要部件说明

1．数控：                台湾亿图HUST-H4双轴数控系统

2．伺服电机：      安川品牌1.3kw，0.85KW大惯量伺服电机

3．变频器：                      日本三菱，功率2.2kw

4．主轴电机：                    德国SEW，功率1.5kw

5．接近开关：                    德国图尔克1805
