ZCS型水用电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。

　　根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。

　　当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。

　　常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

性能参数

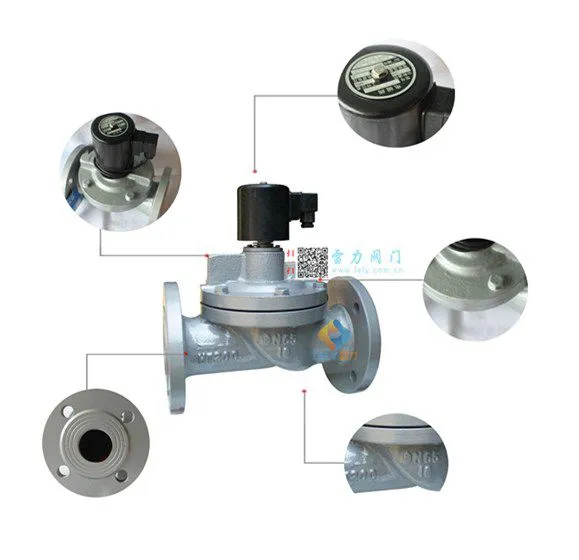

产品细节展示

安装注意事项

　    1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

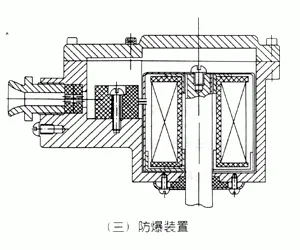

　　2、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，选用防爆型电磁阀。(防爆型结构如图三)

安装注意事项

　　1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

　　2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

　　3、在电磁阀发生故障时，为了及时隔离电磁阀，并***系统正常运行，安装旁路装置(如图一)。

　　4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

　　5、安装在电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

　　6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

　　7、普通型水用电磁阀不能在爆炸危险场合使用。

　　8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

　　9、在安装前，要注意要看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

　　10、电磁阀前后管道上需安装压力表，以便观察管道压力。
