WDH-820A系列微机测控装置

WDH-820A系列微机电动机保护装置适用于3kV～10kV电压等级的中高压异步电动机的保护及测控，既可以直接安装在开关柜上，也可组屏安装。其中WDH-821A微机电动机保护用于2000kW以下中小型异步电动机的保护；WDH-822A、WDH-823A微机电动机保护用于2000kW及以上大型异步电动机的保护。

本保护装置的基本型由以下插件构成：电源插件、交流插件、CPU插件、信号插件以及人机对话插件。

电源插件

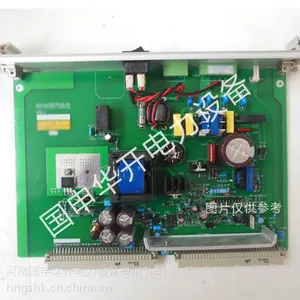

由电源模块将外部提供的交、直流电源转换为保护装置工作所需电压。本模块输入直流220V/110V或交流220V(根据需要选择相应规格),输出+5V、±15V和+24V。+5V电压用于装置数字器件工作，±15V电压用于A/D采样，24V电压输出装置，用于装置驱动继电器使用。

交流插件  交流变换部分包括电流变换器TA和电压变换器TV，用于将系统TA、TV的二次侧电流、电压信号转换为弱电信号，供保护插件转换，并起强弱电隔离作用。

CPU插件包含：微处理器CPU、RAM、ROM、Flash Memory、A/D转换电路、开关量输入输出回路、网络通讯电路等；此外还包括启动继电器QDJ，用来闭锁跳闸、合闸出口，防止驱动跳闸、合闸出口的光耦击穿导致误动作。插件采用6层印制板和表面贴装工艺，采取了多种抗干扰措施，大大提高了抗干扰性能。高性能的微处理器CPU为32位浮点处理器，主频达40MHz；A/D数据输入精度达16位。

信号插件

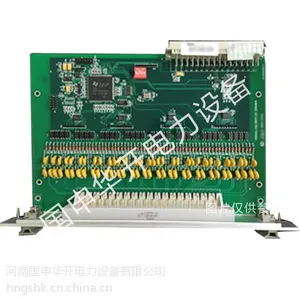

信号插件包括信号部分和跳合闸部分。信号部分主要包括跳闸信号继电器（TXJ）、过热信号继电器（HXJ）、告警继电器（GXJ）。

通信插件 通信插件支持双以太网通信接口,可直接与监控后台进行网络通信。

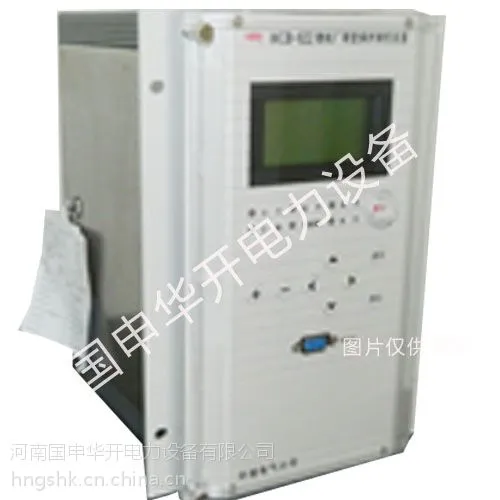

人机对话插件  人机对话界面安装于装置面板上，是装置与外界进行信息交互的主要部件，采用大屏幕液晶显示屏，全中文菜单方式显示（操作），主要功能为：键盘操作、液晶显示、信号灯指示及串行口调试。
