产品概述

S型泵是取代Sh型单级双吸、卧式中开离心泵，供输送清水及物理化学性质类似于水的液体（液体高温度不超过80℃）。SM、SF、SY型泵均是在S型泵基础上通过改变材质、密封、结构等措施而形成的分别适应于输送多泥砂水质或有耐磨要求、耐腐蚀要求或油类等介质

执行标准：

GB/T 5657-2013 《离心泵技术条件(Ⅲ类)》

……·

产品用途

u  工厂、矿山、城市、电站的给排水

u  农田排涝灌溉、各种水利工程

u  工业与城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水

u  采暖、浴室等冷暖水循环增压及设备配套。

u  临时消防系统、建筑施工用水、生产用水；

u  生活用水、环保除尘、管道增压补压；

u  建筑、市政、工矿、锅炉给水；

u  其他各种适用的液体输送场合；

产品特点

ü  泵结构紧凑、体积小、外形美观、布局合理、运行平稳、声噪小。

ü  轴封采用机械密封或填料密封和的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。

ü  可根据流量和扬程的需要采用泵的串、并联运行方式。

ü  使用寿命长，维保成本低，运行平稳、噪音低、振动小

ü  采用标准电机，用户可方便地根据需要配备电机。

ü  外形美观：直线型的外观并在泵盖上附加强筋，内置式密封润滑结构使泵整体结构浑然一体，灵活的结构设计使泵更加精美大方。

ü  高效率：S、SH型泵采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。泵体采用双流道设计，以减小径向力。泵体、泵盖、叶轮等过流部采用树脂砂板模造型，***了外观及流道尺寸以及泵的水力效率。

ü  平衡精度高：转子部件动平衡精度为G1.0级。

ü  轴：轴短且刚性好，增加轴径，以延长轴承和机械密封的使用寿命。轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

ü  双蜗壳：S、SH型卧式双吸单级离心泵泵采用双蜗壳结构，减轻了径向力。

ü  独特部件、降低噪音：独特的水力部件设计，良好的过流性能，地减少流动噪音。

ü  泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水、排出管路及电动机（或其他动机）；

ü  从驱动端向泵的方向看，水泵均为顺时针方向旋转，根据客户需求也可生产为逆时针方向旋转（订货时请做出特殊说明）。

型号意义

150S（SM/SF/SY/SR）78A

150：泵进口公称口径DN150

S：卧式单级双吸清水离心泵（顺时针方向）

SM：单级双吸耐磨泵

SF：单级双吸耐腐蚀泵

SY：单级双吸油泵

SR：热水型

78：设计点额定扬程：78m

A：叶轮外径切割代号，Ⅰ表示叶轮外径增大

 6Sh—6A

6：泵进口公称口径为：6寸（DN150）

Sh：卧式单级双吸清水离心泵（逆时针方向）

6：泵比转速的1/10取整

A：叶轮外径切割代号

技术参数

公称口径：DN150-DN1400

额定流量：160-20000m?/h

额定压力：10-300m

配套功率：22-2500kw

额定转速：370、495、595、740、980、1450和2970r/min；
介质温度：-15℃-+80℃（常温型）、-15℃-+120℃（热水型）、-15℃-+150℃（高温型型）、

泵入口压力：≤0.3Mpa
泵系统压力：≤3.0MPa；

配套电机：普通型/隔爆型/低压/高压

额定电压：380V/6000V/10000V

额定频率：50Hz/60Hz

能效等级：2级/3级

防护等级：IP55

绝缘等级：F级

使用条件

海拔高度：≤1000m

环境温度：≤40℃；

相对湿度：＜95%；

输送介质固体颗粒体积＜单位体积0.1%，粒度＜0.2mm；

介质密度：0.9-1.05g/cm?；

介质PH值：5~9；

介质条件：清水或其物理、化学性质类似清水

如有特殊条件，请在订货时提出，以便我们为您提供更加可靠的产品和配置。

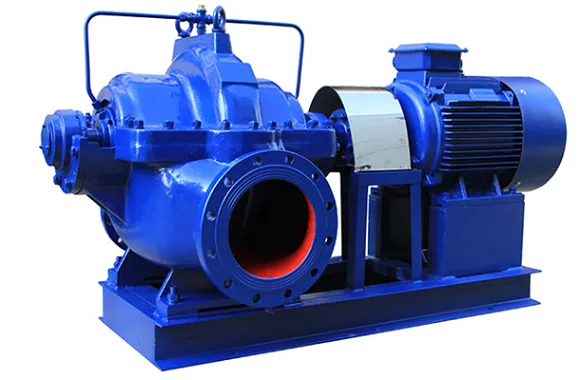

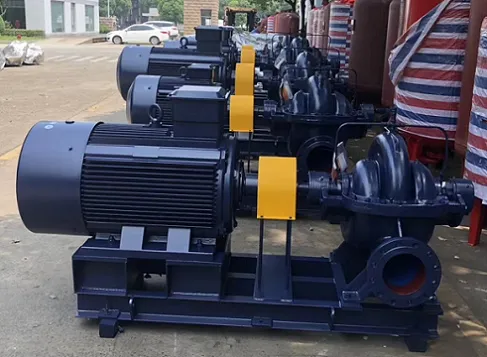

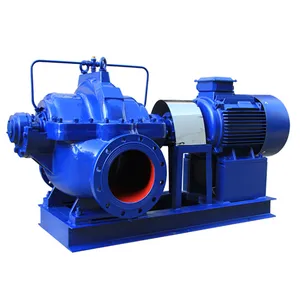

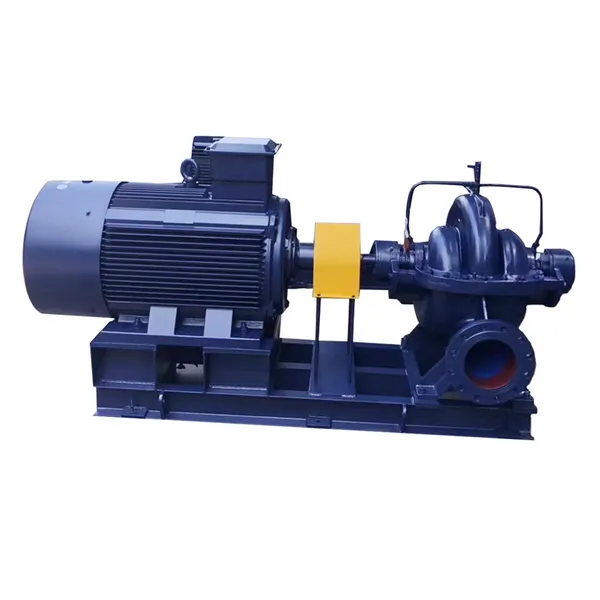

产品实拍
