V8BFW16 蝶阀及执行器

产品数据

特点

●　口径 DN50-DN600

●　无靠背阀座：密封可靠，扭力小，使用寿命长久

●　开关控制或模拟量控制

●　可以手动操作

●　位置自锁，3D位置指示

●　加热器预防冷凝

●　IP67防护等级

技术参数

阀体

口径       DN50-DN600

公称压力   PN16

介质       冷/热水

介质温度   -10℃ -- 120℃

阀体材质   GGG40(DN50-150为GG25)

阀板       尼龙涂层GGG40

阀杆       SS410(DN50-300, DN450/DN500)

           SS410 class 3(DN350/DN400/DN600)

阀座       EPDM

管道连接   ***7005-2

密封压力   <=DN400      1.76mPa,

            DN450-600, 1.1mPa

执行器(NOM..-E)

电源       220Vac,+/-10%, 50/60 Hz

运行时间   见执行器信息表

行程        90°± 5°

控制(调节型)    4~20mA, DC 1~5V 或 2~10V

反馈 (调节型)   4~20mA 或 DC2~10V

防护等级        IP67

加热器          见执行器信息表

过载保护        内置过热保护，135 ± 5℃停机，95 ± 15℃恢复

应用

V8BFW16系列蝶阀及其NOM..-E电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中，可以实现调节量或开关量控制。执行器调节型产品可接受多种控制信号，如4~20mA, 1~5V或2 ~10V（可现场设定）。

霍尼韦尔模拟量电动蝶阀及执行器型号：

V8BFW16-050/NOM-P1A-E/CN7220A2007

V8BFW16-065/NOM-P1A-E/CN7220A2007

V8BFW16-080/NOM-P1A-E/CN7234A2008

V8BFW16-100/ NOM-P2A-E

V8BFW16-125/NOM-P3A-E

V8BFW16-150/NOM-P4A-E

V8BFW16-200/NOM-P4B-E

V8BFW16-250/NOM-P***-E

V8BFW16-300/NOM-P5B-E

V8BFW16-350/NOM-P6A-E

V8BFW16-400/NOM-P7A-E

V8BFW16-450/NOM-P8A-E

V8BFW16-500/NOM-P8A-E

V8BFW16-600/NOM-P8B-E

霍尼韦尔开关量电动蝶阀及执行器型号：

V8BFW16-050/NOM-1A-E/CN4620A1001

V8BFW16-065/NOM-1A-E/CN4620A1001

V8BFW16-080/NOM-1A-E/CN4634A1001

V8BFW16-100/ NOM-2A-E

V8BFW16-125/NOM-3A-E

V8BFW16-150/NOM-4A-E

V8BFW16-200/NOM-4B-E

V8BFW16-250/NOM-***-E

V8BFW16-300/NOM-5B-E

V8BFW16-350/NOM-6A-E

V8BFW16-400/NOM-7A-E

V8BFW16-450/NOM-8A-E

V8BFW16-500/NOM-8A-E

V8BFW16-600/NOM-8B-E

蝶阀特点：

●　DN50以上阀板有加强筋，增加蝶板强度；

●　球墨铸铁蝶板为尼龙涂层，耐腐蚀，耐高温，外形美观，有效降低阀板与阀座间的摩擦；

●　第三面法兰设计符合****** 5211衔接介面要求，方 便操作器搭配及高低温延长管使用；
●　阀轴使用无销式连接方式，避免销孔泄漏可能；下轴端八角设计，使蝶板与阀轴紧密咬合，有效减少因加工公差而导致的阀门无法完全关闭，确保阀门密封；
●　无靠背式阀座，避免阀体与阀座的泄漏点；嵌套式阀座设计，方便组装，并有效避免因安装不当而引起的扭力增加；
●　阀座侧面突出于阀体，安装时不需法兰垫片；
●　阀轴与阀体之间，上轴端增加自润式轴承，避免一般蝶阀出现的阀轴与阀体“咬死”现象的发生；并有效降低蝶阀扭力；
●　阀体结构简单，体积小，安装空间小，扭力小，为节能型产品。

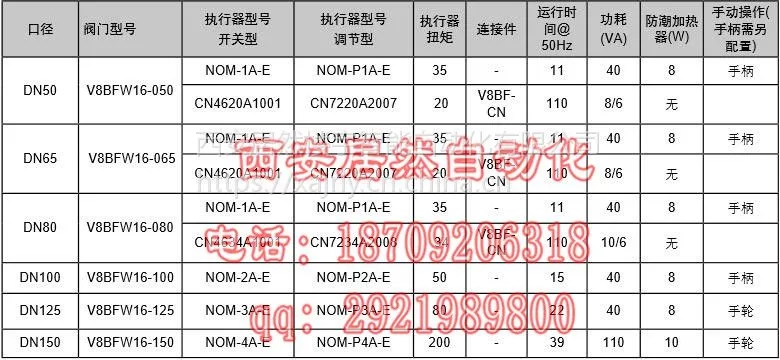

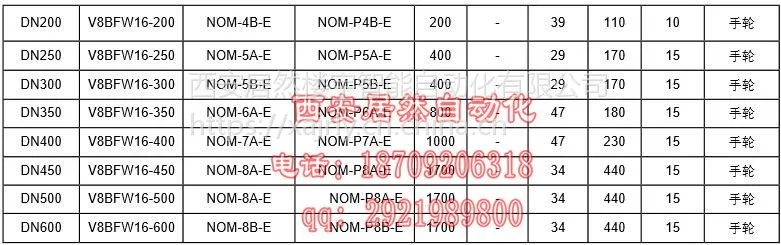

V8BFW16 蝶阀及执行器选型：

说明: 电源线和信号线建议分开，信号线建议采用屏蔽电缆，且长度不大于30m 调节型执行器的出厂默认输入输出信号均为4-20mA.

蝶阀安装使用注意事项：
● 安装后***次使用或者长时间未使用(无水充满）的管道内壁会附有较多的铁锈，导致阀门增加扭矩增大，所以使用前 将阀门完全打开，将管道完全冲刷后再开始正常使用。

● 使用前请确保管道中的介质是中性液体，无腐蚀性溶液。
