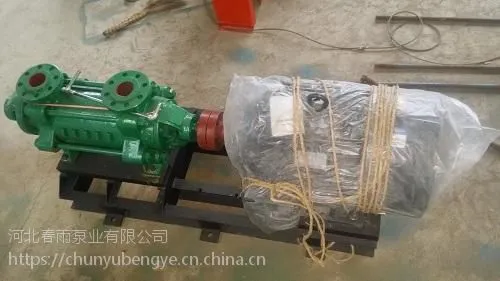

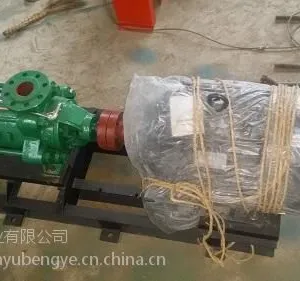

【春雨DG/D型卧式多级离心泵】产品简介

DG/D型卧式多级离心泵系单吸单级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。

DG/D型卧式多级离心泵扬程H23至123.6米，流量为12.6至39.6米3/时。

液体的温度不得超过80℃，广泛应用于矿山排水，工厂及城市给水之用。

目前主要生产的DG/D型卧式多级离心泵有：

50D8           80D12 100D16 125D25DG/D型卧式多级离心泵主要由定子、转子、轴承和轴封四大部分组成：

1、DG/D型卧式多级离心泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。 D型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。 DG/D型卧式多级离心泵出、入口均垂直向上。

2、DG/D型卧式多级离心泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。

3、DG/D型卧式多级离心泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。

4、DG/D型卧式多级离心泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。 D型泵水封水来源于泵内的压力水。 DG 型泵水封水来源于外部供水。

5、DG/D型卧式多级离心泵转动 泵通过弹性联轴器由原动机直接驱动。从原动机端看泵，泵为顺时针方向旋转 D/DG 型泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于 1% ，颗粒度小于 0.1mm ）或物理化学性质类似于水的其它液体。 D型泵输送介质温度小于 80℃ ，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。 DG 型泵输送介质温度小于 105℃ ，适用于各种锅炉给水。

春雨泵业多级泵结构说明；

D、DM、DF型泵系卧式、单吸、分段式多级离心泵。D型泵的吸入口为水平方向，吐出口为垂直向上；DF、DM型泵的吐出口和吸入口（仅DF155－30的吸入口为水平方向）均垂直向上。用拉紧螺栓将泵的吸入段、中段、吐出段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

 该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴成为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

春雨泵业锅炉增压泵内部结构；

泵进出口均垂直向上，用拉紧螺栓将吸入段、中段、排出段联结成一体。

泵定子部件由吸入段、排出段、中段、导叶、密封环、导叶套等零件组成。泵转子部件由装在轴上的叶轮、平衡盘等零件组成。泵转子由泵两端的滑动轴承来支承。轴承采用强制润滑，100d16×3，润滑油用油泵或泵的轴头油泵供给。该系列泵都装有推力轴承，1DG、2DG型泵采用填料密封。在轴的两端处装有填料函，内装软填料，有一定压力的水通入填料函，起水封冷却作用。在轴封处装有可更换的轴套以保护泵轴。3DG、4DG型泵轴封采用机械密封。轴封处无泄漏、维护方便、且运行平稳可靠，泵转子的轴向力用平衡盘平衡。泵还带有推力轴承，以平衡部分轴向力，使泵运行可靠。

泵通过弹性联轴器由电动机（或汽轮机）直接驱动，也可根椐需要配带齿型联轴器。3DG、4DG型泵还可以根椐用户需要，偶合器对泵调速使用，d型多级泵轴承体，以节约能源。从电动机方向看，泵为顺时针方向旋转。

产品用途：DG型高压锅炉春雨多级泵既可输送高压锅炉用水、也可输送清水、其输送水的温度低于170℃。
