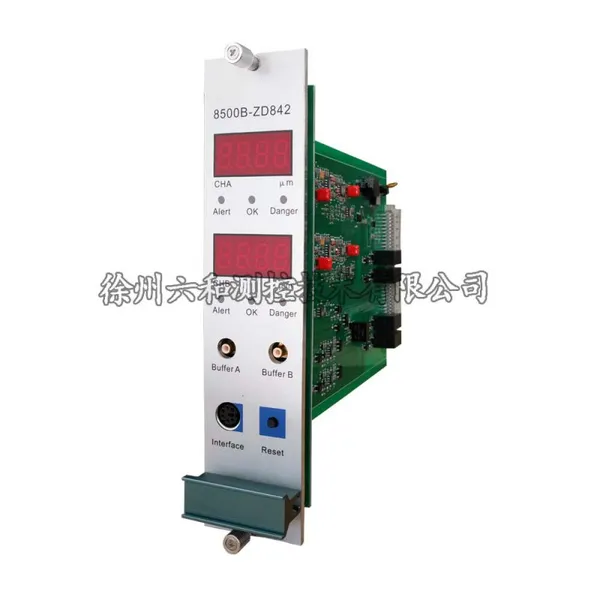

8500B-ZD842 振动监控保护模块

振动测量模块可测量机壳或结构相对于自由空间的振动，它特别适用于具有滚珠轴承的机

器。在这种机器里，轴的振动可较多地传到机壳上，因而可采用振动速度传感器去测量。此外应注

意机器最容易发生故障（不平衡、不对中等），大多起源于转子，转子的振动会发生变化，为了使

每一个对机壳的测量对于机器的全面保护都是***，转子的振动要有足够的大小传递到机壳上，

故传感器的安装应特别注意，应***安装不会导致传感器振幅的减低，以及频率影响被改变，或者

所产生的信号不能代表机器的真实振动。

1、所有参数设定都可以通过 RS232 接口任意设定

2、报警延时调整范围 0.1~6 秒，以防止现场干扰引起误报警

3、 具有上、掉电检测功能，同时切断报警、危险输出回路，能有效抑制仪表误报警

4、 后面板上有与振动幅度值成正比的电流输出端子，供记录输出

5、 报警复位可选择自动复位或手动复位

技术指标

1、输入

信号：接受一个 ST 系列振动速度传感器的信号

灵敏度：20 mV/mm/S±5%

频响：10～300Hz

输入阻抗：>100KΩ

2、量程：0～500μm （峰-峰值）

3、显示

显示方式：四位 0.36 英寸LED 数字显示

显示精度：±1% 满量程

光电管 LED 指示：报警Ⅰ值、报警Ⅱ值红色LED，正常绿色LED

4、输出

缓冲输出（BufferA，BufferB）：传感器信号经缓冲处理后从前面板示波接头输出，用于

信号波形显示、记录或故障分析诊断，输出阻抗100Ω

记录输出：每个通道均有正比于监控模块测量指示的标准电流输出 4～20mA，输出负载

≤500Ω

5、报警点设置

范围：0～***满量程 ***度：±0.5%

6、 继电器

密封：环氧树脂

节点容量：2A/220VAC 或1A/218VDC

节点输出：常开触点

7、按键（Reset）：前面板上有一按键开关，用于监控模块报警手动复位。

8、RS232 接口（Interface）：串行接口，用编程器或编程电缆与PC 连接，对该监控模块进行

参数组态

9、 温度范围：运行时 0℃～+65℃ 储存时-30℃～+80℃

10、相对湿度：至 95%，不冷凝

11、 尺 寸：宽8TE（40.6mm），高4U，可安装于框架中除电源和通讯模块以外的任何一个

（4～10）插槽位置

12、 重 量：1Kg
