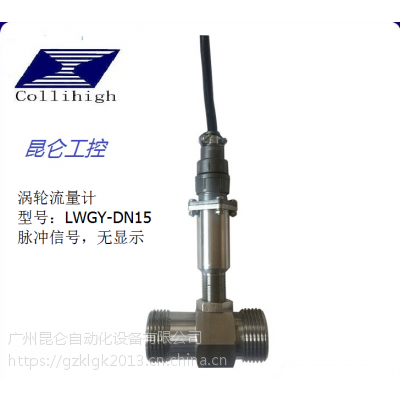

涡轮流量计

一、概述

L W G Y 系列涡轮流量传感器（以下简称传感器）基于力矩

平衡原理，属于速度式流量仪表。传感器具有结构简单、轻

巧、精度高、复现性好、反应灵敏，安装维护使用方便等特

点，广泛用于石油、化工、冶金、供水、造纸等行业，是流

量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不

锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作

用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显

示仪表配套，还可以进行定量控制、超量报警等。选用本产

品的防爆型式( E x m I I T 6 ) , 可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质,对于粘度

大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。如用户

需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货

中加以说明。

二、结构特征与工作原理

(1) 结构特征

传感器为硬质合金轴承止推式，不仅***精度，耐磨性能提

高，而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体

的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋

转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，

由于叶片有导磁性，它处于信号检测器（由***磁钢和线圈组成）的

磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从

而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形

成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体

的瞬时流量或总量。在一定的流量范围内，脉冲频率f 与流经传感器

的流体的瞬时流量Q成正比，流量方程为：

式中：

f脉冲频率[Hz]

3

k传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

3

Q流体的瞬时流量（工作状态下）[m3/h]

3600换算系数

每台传感器的仪表系数由制造厂填写在检定证书中，k值设

入配套的显示仪表中，便可显示出瞬时流量和累积总量。
