双端梳齿机介绍：

结构与特点：

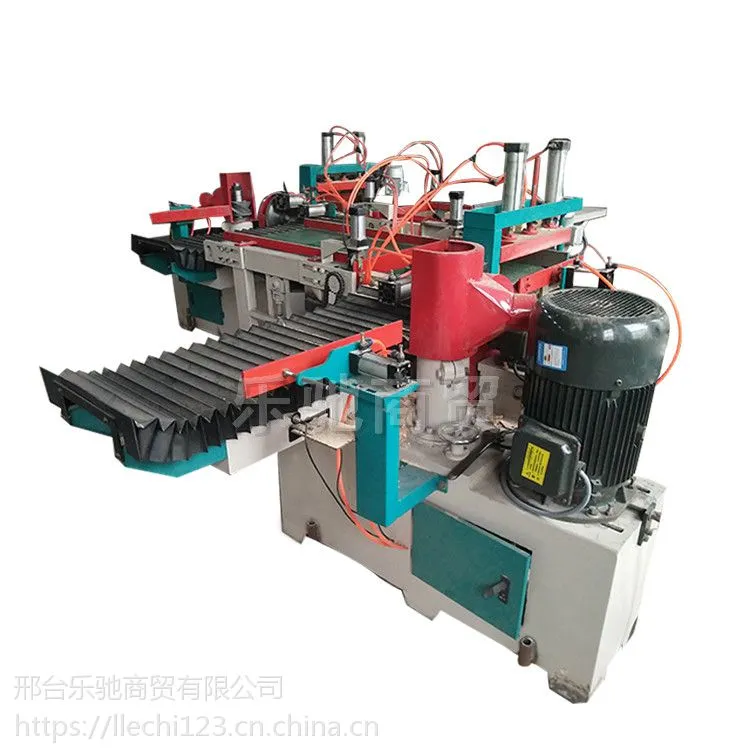

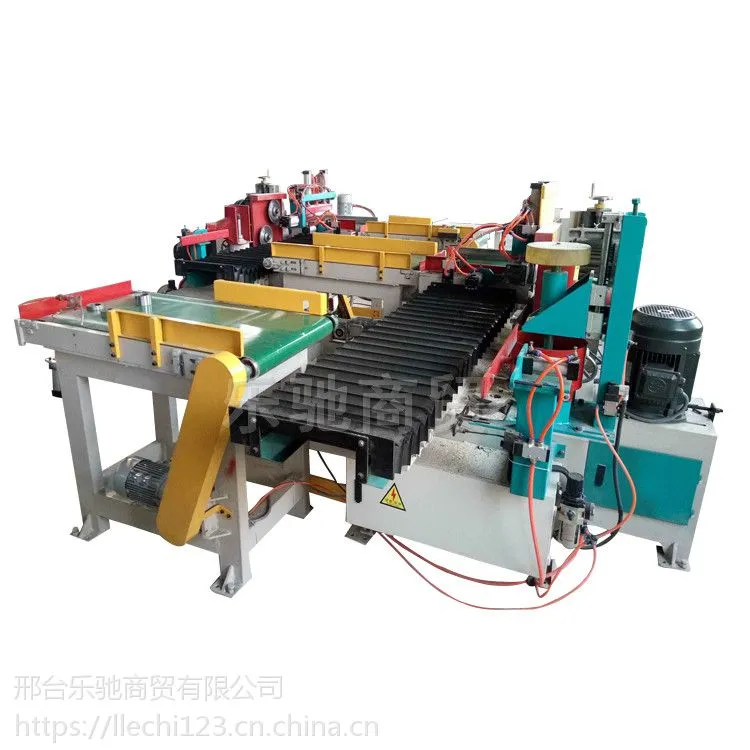

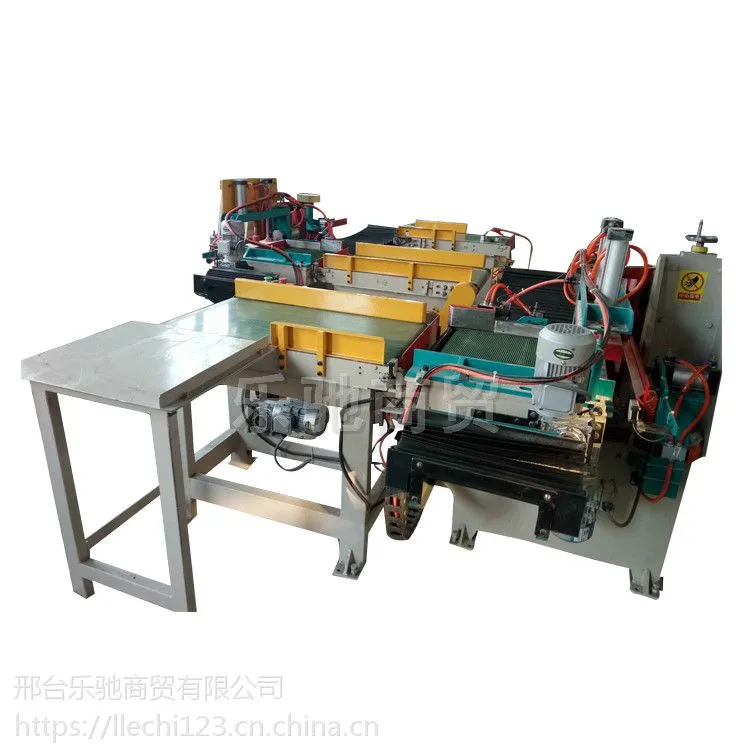

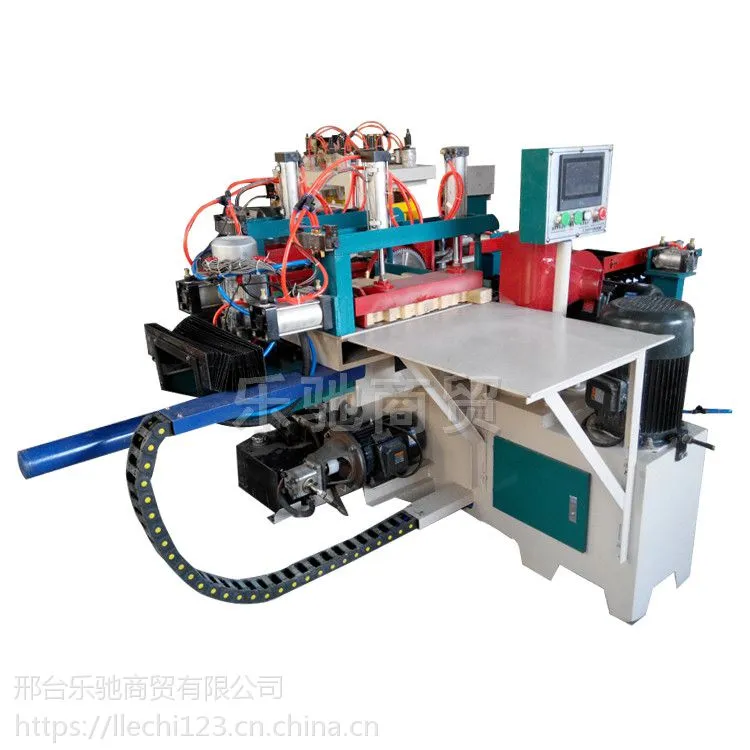

mx500型自动双端梳齿榫开榫机由机架部件、传动部件、送料、压料部件，气压系统、变频系统和电气系统控制组成（如图1所示）。主要工作表

面全部经过车、铣、磨等工艺加工，***芯条梳齿精度；整机采用PLC程序控制，实现了芯条的输送、划线、齐头齐头锯、梳齿及回转全过程的自

动加工。

①机架：机架采用优质钢材制成，用于支撑滑轨横梁、送料推台、、齐头锯总成、梳齿刀筒等。

②横梁：采用翻砂铸件加工而成，横梁上安装双V型精密直线导轨，具有摩擦阻力小、运行平稳等特点，有效地***推台运动精度。

③推台：导轨滑块安装在推台底部。推台的侧板为可拆卸式，便于更换输送带和进行维修。推台一端安装有可调挡料角铁，立柱及小横梁上安装压

紧气缸，实现芯条的垂直方向和侧向压紧。推台运行由油缸驱动。

④划线锯总成：电动机安装在燕尾导轨的拖板上，实现划线锯的前后调整，拖板安

装在摆动底板上，实现划线锯的高低调整，用户可根据需要调整划线位置。

⑤齐头锯总成：电动机水平固定在燕尾导轨的拖板上，实现齐头锯的前后调整，电动机轴上安装直径200mm的圆锯片，把芯条齐头锯平，锯片后

面装有直径180mm的边刀，可把边料破碎，碎料通过抽风管道送走。

⑥梳齿刀筒：梳齿时，刀轴转速高、受力大，为了***梳齿精度，主轴选用优质钢调质处理后精磨加工而成；端盖采用迷宫式密封装置；刀筒升降

采用蜗杆机构，可在50mm范围内调节刀筒的工作位置。
