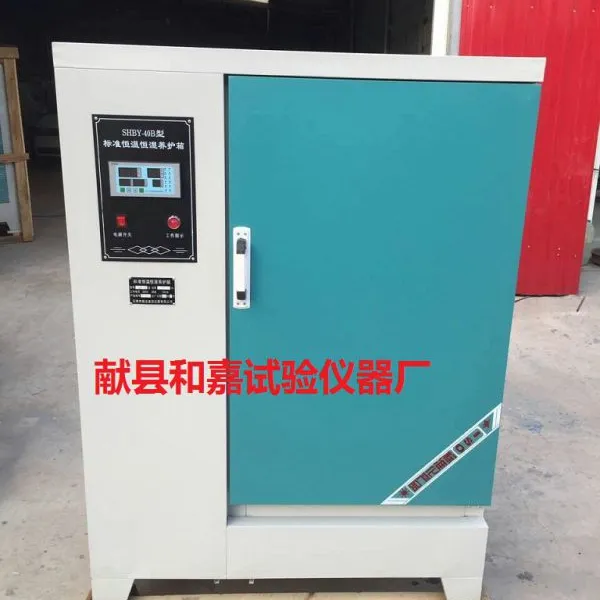

YH-40B型标准混凝土试块标养箱

一、标准混凝土试块标养箱概述(献县和嘉试验仪器厂  ）

本系列YH-40B型标准混凝土试块标养箱采用***的智能化温湿度控制系统，能准确地指令升温，降温和增湿等功能。进行全自动切换工作，实现箱内温度、湿度的动态平衡，并可安置自动定时打印机和水位传感器。从而提高标准养护条件规定的温湿度的准确度和自动化控制水平、降低能耗、替代现有低档次标准养护箱和企业自建的非标准养护室，实现试件的状态调节和试验的标准环境。

二、YH-40B型标准混凝土试块标养箱主要技术参数

控温精度±1℃       测温精度±0.5℃     箱内温度20℃

   加热功率500W       温差＜±1℃

   整机噪声＜65dB      工作电压220V±10％

   控湿精度±1％RH     相对湿度≥92RH

   测湿精度±3％RH     频率50HZ

   压缩机功率136W      温湿传感器Pt100A级

容积: 20B型600*500*960mm (水泥试块20组)

     40B型600*500*1180mm (水泥试块40组)

     60B型580*1200*1400mm (砼试块18组)

三、YH-40B型标准混凝土试块标养箱工作原理

本仪表采用精密铂电阻Pt100作为感温元件，由高性能（A／D）转换器将由多路开关传送来的。温、湿等效电压信号转换成相应的数字信号，再由单片微处理器进行处理后显示及控制。当温度低于设定的温度控制值下***，仪表输出加热控制信号，当温度高于设定的温度控制值上***，仪表输出制冷控制信号，当温度进入设定控制值的窗口区域（CER设定区域）时，仪表停止加热或制冷，进入恒温状态。当湿度低于设定的湿度控制值上***，仪表输出加湿信号，当湿度高于设定的湿度控制值下***，加湿就停止。

四、YH-40B型标准混凝土试块标养箱使用说明

1、应将仪器置于通风干燥处，在环境温度2~38℃,相对湿度不大于85%,周围无强烈振动及强电磁场影响的室内使用。

2、仪器安放平稳后，应检查门开关是否灵活，电气、制冷等部件是否损坏。

3、将箱内水箱加水至末层搁架以下，电热管以上2cm，把侧门打开将加湿器水箱内加注满蒸馏水，另把测温干湿盒内塑料球里注满水，并把纱布泡入水中。

4、将电源插头插入具有良好接地的220V插座中，按动电源开关，仪器自动进入工作状态。

5、出厂时本仪器已编入标准设定程序，温度控制值为20.0℃±1.0℃,湿度控制值为95%±1.5%,无特殊要求,不能改变控制程序,否则将可能出现控温、控湿超出技术范围，如需要改变控制值数据，可按照控温仪说明书修改程序。

五、YH-40B型标准混凝土试块标养箱仪表工作参数（出厂标准程序设定）

1、温度控制值20.0℃          2、温度控制上限（以控制值为基准）＋1℃

3、湿度控制值95％           4、温度控制下限（以控制值为基准）－0.5℃

5、湿度控制上限（以控制值为基准）1％

6、湿度控制下限（以控制值为基准）1％

六、YH-40B型标准混凝土试块标养箱试机检测

制冷机加湿器能否工作，可以人为的给干温传感器头部加温至高于设定温度10~15℃,这样能使干湿温度差加大,制冷机,加湿器随即开始工作。

七、YH-40B型标准混凝土试块标养箱注意事项

1、电源电压波动超过规定使用范围，必须安装电源稳压器，否则将会损坏仪表及制冷机。

2、电源接地一定要可靠，接地不良会对您的人身安全带来危险。

3、经常检查加湿器、水箱，干湿盒内不要断水，盒内纱布要每月更换。

4、非有关人员不能擅自改变控制程序数据，以免造成仪器失控及损坏仪器。

八、YH-40B型标准混凝土试块标养箱一般故障排除

1、整机不工作：检查电源开关，保险丝是否损坏。

2、不制冷：检查仪表是否显示制冷状态，检查压缩机过载保护器，起动器是否损坏，压缩机能正常运转而不制冷则可能是制冷剂泄漏。

3、加湿器不加湿：检查加湿器内小风机是否工作，加湿器底座内水位是否过高，加湿器安放是否倾斜过大，雾化换能器是否干净。

4、箱内温差大：检查风机是否工作，制冷指示灯亮而风机不工作，则风机损坏或保险丝坏。

5、偶尔受外界电信号冲击，仪表出现数显失控，只需关闭电源开关或拔下电源插头，再重新开机，即能正常工作。

九、装箱单

主机 1台，搁板 1副，保险丝 1个，纱布 1块，说明书 1份，合格证 1份。
